NCV1117DT33T5G
- 厂商名称ON安森美
- 元件分类线性稳压器LDO
- 中文描述固定电压稳压器，LDO，4.75V至20V，1.07V压差，3.3V输出，1.5A输出，TO-252-3
- 英文描述LDO Regulator Pos 3.3V 1A Automotive 3-Pin(2+Tab)DPAK T/R
- 数据手册NCV1117DT33T5G数据手册Datasheet PDF
- 在线购买
NCV1117DT33T5G概述
NCV1117DT33T5G是20V固定输出低压降（LDO）正电压线性稳压器，能够在800mA的温度范围内提供超过1A的输出电流和1.2V的最大压降。片上微调可将参考/输出电压调整到±1％的精度范围内。内部保护功能包括输出电流限制，安全工作区补偿和热关机。该设备可以在高达20V的输入下运行。
无最低负荷要求
符合AEC-Q100和PPAP标准
应用
工业，消费电子产品，电源管理
无最低负荷要求
符合AEC-Q100和PPAP标准
应用
工业，消费电子产品，电源管理
NCV1117DT33T5G中文参数
| 输出电压 | 3.3 V | 精确度 | ±1% |
| 输出类型 | 固定 | 最低工作温度 | -40 °C |
| 封装类型 | DPAK | 最高工作温度 | +125 °C |
| 最大输出电流 | 2.2A | 参考电压 | 1.25V |
| 安装类型 | 表面贴装 | 尺寸 | 6.73 x 6.22 x 2.38mm |
| 最大输入电压 | 20 V | 长度 | 6.73mm |
| 引脚数目 | 3 | 宽度 | 6.22mm |
| 极性 | 正极 | 高度 | 2.38mm |
| 输出数目 | 1 | 负荷调节 | 0.40% |
| 静态电流 | 10mA | 线路调节 | 0.10% |

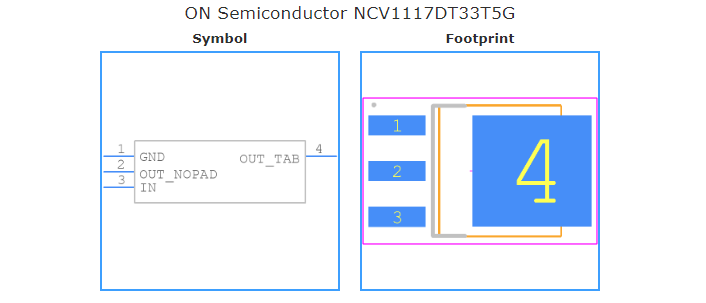

NCV1117DT33T5G引脚图
