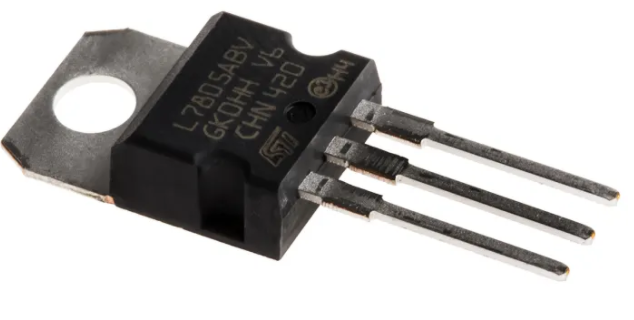

L7805ABV
- 厂商名称ST意法半导体
- 元件分类线性稳压器
- 中文描述线性稳压器，固定，7805，3端子，正向，10V至35V输入，5V和1.5A输出，TO-220-3
- 英文描述Zener Diode Single 12V 5%6.5Ohm 3000mW Automotive 2-Pin SMB T/R
- 数据手册L7805ABV数据手册Datasheet PDF
- 在线购买
L7805ABV概述
该稳压器可以提供本地卡上调节，消除与单点调节相关的分配问题.该器件具有内部电流限制，过热关断与安全区域保护，使其非常稳定耐用.如果配合足够的散热，该器件可以提供超过1A的输出电流.虽然主要设计用作为固定稳压器，但也可以配合外部组件使用，以提供可调的电压与电流.
热过载保护
短路保护
输出转换SOA保护
输出电压公差:2%
应用
电源管理
热过载保护
短路保护
输出转换SOA保护
输出电压公差:2%
应用
电源管理
L7805ABV中文参数
| 输出电压 | 5 V | 长度 | 10.4mm |
| 最大输出电流 | 1A | 负荷调节 | 100 mV |
| 封装类型 | TO-220 | 宽度 | 4.6mm |
| 输出类型 | 固定 | 高度 | 9.15mm |
| 安装类型 | 通孔 | 典型压差电压@电流 | 2 V @ 1 A |
| 最大输入电压 | 35 V | 系列 | L78xx |
| 引脚数目 | 3 | 精确度 | 0.02 |
| 最低工作温度 | -40 °C | 静态电流 | 4.3mA |
| 最高工作温度 | +125 °C | 线路调节 | 50 mV |
| 输出数目 | 1 | 尺寸 | 10.4 x 4.6 x 9.15mm |
| 极性 | 正极 |

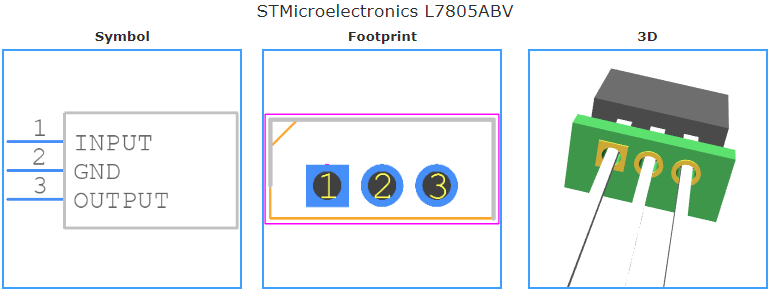

L7805ABV引脚图
