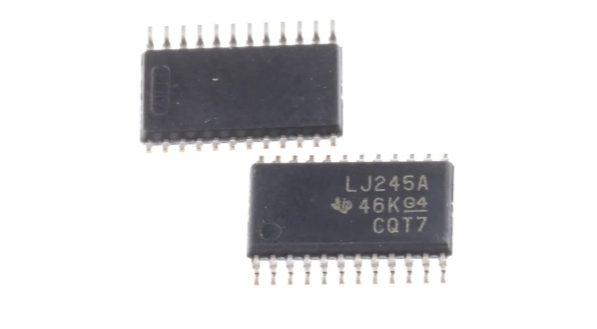

SN74LVC4245APW
- 厂商名称TI德州仪器
- 元件分类总线收发器
- 中文描述收发器，74LVC424，2.7 V至3.6 V，TSSOP-24
- 英文描述Voltage Level Translator 8-CH Bidirectional 24-Pin TSSOP Tube
- 数据手册SN74LVC4245APW数据手册Datasheet PDF
- 在线购买
SN74LVC4245APW概述
SN74LVC4245APWR是一款同相八路总线收发器和3.3至5V转换器，具有三态输出。SN74LVC4245A器件专为数据总线之间的异步通信而设计。设备将数据从A总线传输到B总线或从B总线传输到A总线，具体取决于方向控制(DIR)输入端的逻辑电平。输出使能输入可用于禁用设备，从而有效隔离总线。控制电路由VCCA供电。SN74LVC4245A器件端子输出允许设计人员切换到正常的全3.3或全5V 20端子SN74LVC4245器件，无需重新布局电路板。设计人员使用SN74LVC4245A器件的引脚2-11和14-23的数据路径与传统的245端子输出对齐。
双向电压转换器
控制输入VIH/VIL电平以VCCA电压为参考
每个JESD 17的闩锁性能超过250mA
ESD保护超过JESD 22
绿色产品，不含Sb/Br
应用
通信与网络，成像，视频和目视，传感与仪器，医用，测试与测量，无线
双向电压转换器
控制输入VIH/VIL电平以VCCA电压为参考
每个JESD 17的闩锁性能超过250mA
ESD保护超过JESD 22
绿色产品，不含Sb/Br
应用
通信与网络，成像，视频和目视，传感与仪器，医用，测试与测量，无线
SN74LVC4245APW中文参数
| 逻辑系列 | LVC | 最大低电平输出电流 | 24mA |
| 逻辑功能 | 总线收发器 | 最长传播延迟时间@最长CL | 6.7 ns@ 5 V |
| 每片芯片元件数目 | 1 | 长度 | 7.8mm |
| 每片芯片通道数目 | 8 | 最高工作温度 | +85 °C |
| 极性 | 非反相 | 最大工作电源电压 | 3.6 V, 5.5 V |
| 安装类型 | 表面贴装 | 传输延迟测试条件 | 50pF |
| 封装类型 | TSSOP | 宽度 | 4.4mm |
| 引脚数目 | 24 | 高度 | 1.15mm |
| 输入电平 | LVTTL | 最低工作温度 | -40 °C |
| 输出电平 | LVTTL | 尺寸 | 7.8 x 4.4 x 1.15mm |
| 最大高电平输出电流 | -24mA | 最小工作电源电压 | 2.7 V, 4.5 V |

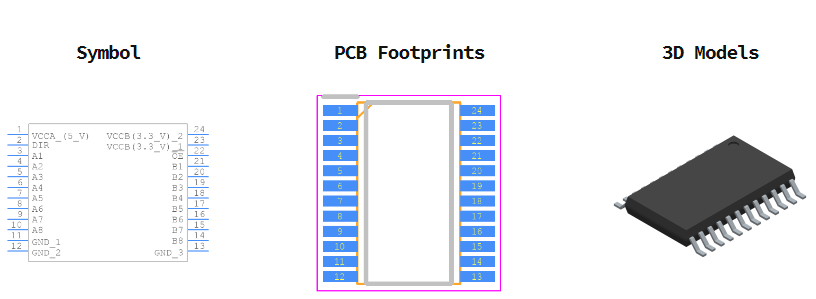

SN74LVC4245APW引脚图
