SA614AD/01,118
- 厂商名称NXP
- 元件分类射频卡芯片
- 中文描述低功耗调频中频系统
- 英文描述RF Amplifier LOW PWR FM IF SYS-40 TO+85
- 数据手册SA614AD/01,118数据手册Datasheet PDF
- 在线购买
SA614AD/01,118概述
SA614A是改进的单片低功耗FM IF系统。它包含两个限幅中频放大器、正交检波器、静音、对数接收信号强度指示器和电压调节器。与SA604相比，SA614A具有更高的IF带宽(25 MHz)和温度补偿RSSI和限幅器，可实现更高性能的应用。SA614A采用SO（表面贴装微型）封装。
目标应用
蜂窝无线电调频中频
高性能通信接收器
中频放大和检测高达25MHz
射频电平表
频谱分析仪
仪器仪表
FSK和ASK数据接收器
目标应用
蜂窝无线电调频中频
高性能通信接收器
中频放大和检测高达25MHz
射频电平表
频谱分析仪
仪器仪表
FSK和ASK数据接收器
SA614AD/01,118中文参数
低功耗：3.3 mA（典型值）
具有90 dB动态范围的温度补偿对数RSSI
两个音频输出-静音和非静音
外部元件数量少；适用于晶体/陶瓷滤波器
出色的灵敏度：输入引脚之间为1.5?V（0.22?V进入50Ω匹配网络），用于12 dB SINAD（信噪比和失真比），用于1 kHz音调，RF为45 MHz，中频为455 kHz
SA614A符合蜂窝无线电规范
具有90 dB动态范围的温度补偿对数RSSI
两个音频输出-静音和非静音
外部元件数量少；适用于晶体/陶瓷滤波器
出色的灵敏度：输入引脚之间为1.5?V（0.22?V进入50Ω匹配网络），用于12 dB SINAD（信噪比和失真比），用于1 kHz音调，RF为45 MHz，中频为455 kHz
SA614A符合蜂窝无线电规范

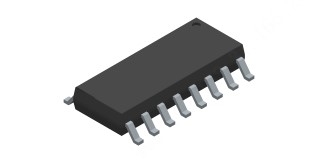

SA614AD/01,118引脚图
