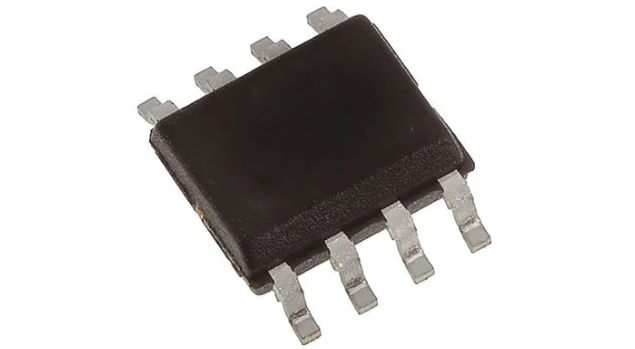

NE5532DR
- 厂商名称TI德州仪器
- 元件分类运算放大器
- 中文描述德州仪器,运算放大器,SOIC封装双通道,表面贴装安装,双电源,8引脚
- 英文描述Op Amp Dual Low Noise Amplifier±15V 8-Pin SOIC T/R
- 数据手册NE5532DR数据手册Datasheet PDF
- 在线购买
NE5532DR概述
NE5532DR是一款双通道低噪声高速音频运算放大器，具有极低的噪声，高输出驱动能力，高单位增益和最大输出摆幅带宽，低失真，高摆率，输入保护二极管和输出短路保护。NE5532器件是结合了出色的DC和AC特性的高性能运算放大器。该运算放大器经过内部补偿以实现单位增益操作。该设备为等效输入噪声电压规定了最大极限。
峰峰值输出电压摆幅典型值为26V，VCC±=±15V，RL=600R
1nkHz时5nV/√Hz典型等效输入噪声电压
100dB典型共模抑制比
100V/mV典型的高直流电压增益
绿色产品，无Sb/Br
应用
信号处理,计算机和计算机周边,消费电子产品,音频,成像,视频和目视
峰峰值输出电压摆幅典型值为26V，VCC±=±15V，RL=600R
1nkHz时5nV/√Hz典型等效输入噪声电压
100dB典型共模抑制比
100V/mV典型的高直流电压增益
绿色产品，无Sb/Br
应用
信号处理,计算机和计算机周边,消费电子产品,音频,成像,视频和目视
NE5532DR中文参数
| 安装类型 | 表面贴装 | 最高工作温度 | +70 °C |
| 封装类型 | SOIC | 尺寸 | 4.9 x 3.91 x 1.58mm |
| 电源类型 | 双 | 典型电压增益 | 100 dB |
| 每片芯片通道数目 | 2 | 高度 | 1.58mm |
| 引脚数目 | 8 | 轨对轨 | 无 |
| 典型增加带宽产品 | 10MHz | 典型输入电压噪声密度 | 5nV/√Hz |
| 典型双电源电压 | ±15V | 长度 | 4.9mm |
| 典型转换速率 | 9V/?s | 宽度 | 3.91mm |
| 最低工作温度 | 0 °C |

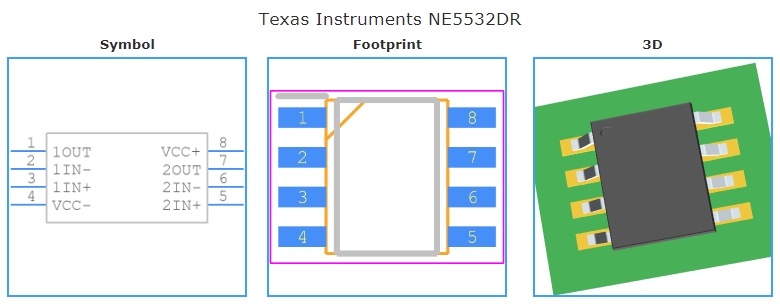

NE5532DR引脚图
