LP2985AIM5-3.3/NOPB
- 厂商名称TI德州仪器
- 元件分类LDO稳压器
- 中文描述固定电压稳压器, LDO, 2.5V至16V, 280mV压差, 3.3V输出, 150mA输出, SOT-23-5
- 英文描述IC REG LINEAR 3.3V 150MA SOT23-5
- 数据手册LP2985AIM5-3.3/NOPB数据手册Datasheet PDF
- 在线购买
LP2985AIM5-3.3/NOPB概述
LP2985AIM5-3.3/NOPB是采用5引脚SOT-23封装的固定输出，微功耗，低噪声，超低压降（LDO）稳压器。该稳压器设计用于极低ESR的输出电容器。LP2985AIM5-3.3/NOPB使用优化的VIP（垂直集成PNP）工艺，为所有电池供电的设计提供了无与伦比的性能。该稳压器提供1％的容差精度输出电压，在1mA负载下的静态电流仅为75?A，而在150mA负载下的静态电流仅为850?A。通过添加10nF旁路电容器，可以在30KHz带宽内将输出噪声降至30?Vrms。LP2985AIM5-3.3设计为与等效串联电阻（ESR）低至5mohm的陶瓷输出电容器一起使用。
固定输出电压为3.3V
输出电流为150mA
在150mA负载电流下的压差电压为280mV
输入电压范围为2.5V至16V
关断时静态电流低于1?A
所有负载下的接地引脚电流低
输出电压精度为1％（A级）
高峰值电流能力
过热和过流保护
结温范围为-40°C至125°C
应用
电源管理,消费电子产品,便携式器材
固定输出电压为3.3V
输出电流为150mA
在150mA负载电流下的压差电压为280mV
输入电压范围为2.5V至16V
关断时静态电流低于1?A
所有负载下的接地引脚电流低
输出电压精度为1％（A级）
高峰值电流能力
过热和过流保护
结温范围为-40°C至125°C
应用
电源管理,消费电子产品,便携式器材
LP2985AIM5-3.3/NOPB中文参数
| 调节器类型 | 低跌落电压 | 输出类型 | 固定 |
| 最大输出电流 | 150mA | 尺寸 | 2.92 x 1.6 x 1.02mm |
| 输出数目 | 1 | 高度 | 1.02mm |
| 线路调节 | 0.014 %/V | 最小输入电压 | 2.5 V |
| 精确度 | ±2.5% | 宽度 | 1.6mm |
| 安装类型 | 表面贴装 | 最低工作温度 | -40 °C |
| 极性 | 正极 | 最大输入电压 | 16 V |
| 封装类型 | SOT-23 | 长度 | 2.92mm |
| 引脚数目 | 5 | 最高工作温度 | +125 °C |

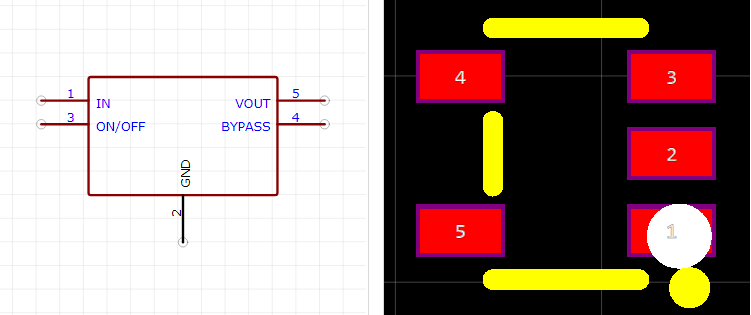

LP2985AIM5-3.3/NOPB引脚图
