LM2903DR
- 厂商名称TI德州仪器
- 元件分类模拟比较器
- 中文描述模拟比较器，差分，2个比较器，300 ns，2V至36V，SOIC，8引脚
- 英文描述Comparator Dual±18V/36V 8-Pin SO N Tube
- 数据手册LM2903DR数据手册Datasheet PDF
- 在线购买
LM2903DR概述
LM2903D是一款双差分比较器，8引脚SOIC封装.该器件由两个独立的电压比较器组成，设计由单电源供电，宽电压范围运作.LM2903D也可以使用双电源供电，两个电源之间的电压差为2V至36V，并且VCC至少比输入共模电压高1.5V.电流消耗与电源电压无关，输出可以连接至其他集电极开路输出，以实现连线"AND"关系.
单或双电源
宽电源电压范围:2V至36V
每个比较器的电源电流消耗0.4mA(典型值)(与电源电压无关)
低输入偏置电流:25nA(典型值)
低输入失调电压:2mV(典型值)
共模输入电压范围包括接地
差分输入电压范围等于最大额定电源电压:±36V
低输出饱和电压
输出兼容TTL，MOS与CMOS
运行温度范围-40°C至125°C
应用
信号处理，传感与仪器，电机驱动与控制，消费电子产品
单或双电源
宽电源电压范围:2V至36V
每个比较器的电源电流消耗0.4mA(典型值)(与电源电压无关)
低输入偏置电流:25nA(典型值)
低输入失调电压:2mV(典型值)
共模输入电压范围包括接地
差分输入电压范围等于最大额定电源电压:±36V
低输出饱和电压
输出兼容TTL，MOS与CMOS
运行温度范围-40°C至125°C
应用
信号处理，传感与仪器，电机驱动与控制，消费电子产品
LM2903DR中文参数
| 比较器类型 | 差分 | 尺寸 | 4.9 x 3.91 x 1.58mm |
| 安装类型 | 表面贴装 | 长度 | 4.9mm |
| 封装类型 | SOIC | 宽度 | 3.91mm |
| 电源类型 | 双，单 | 高度 | 1.58mm |
| 输出类型 | 开路集电极 | 最高工作温度 | +125 °C |
| 每片芯片通道数目 | 2 | 典型双电源电压 | ±12 V, ±15 V, ±3 V, ±5 V, ±9 V |
| 典型响应时间 | 1.3?s | 最低工作温度 | -40°C |
| 引脚数目 | 8 | 典型电压增益 | 100 dB |
| 典型单电源电压 | 3 → 28 V |

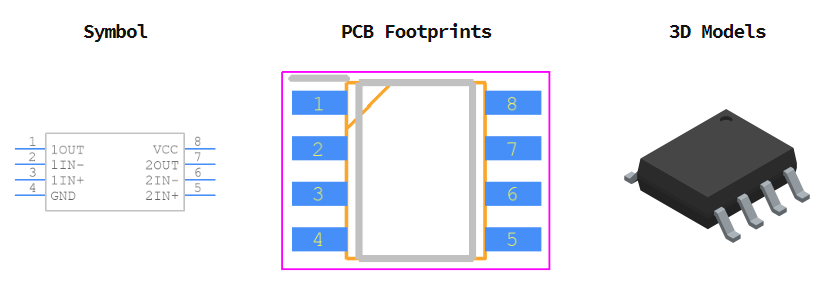

LM2903DR引脚图
