TPS62130RGTR
- 厂商名称TI德州仪器
- 元件分类DCDC芯片
- 中文描述DC-DC开关降压稳压器，可调节，3V-17V输入，2.5 MHz，0.9V-6V/3A输出，VQFN-16
- 英文描述3-17V 3A Step-Down Converter with DCS-Control in 3x3 QFN Package
- 数据手册TPS62130RGTR数据手册Datasheet PDF
- 在线购买
TPS62130RGTR概述
TPS62130RGTR是易于使用的同步降压直流/直流转换器，此转换器针对高功率密度应用进行了优化。典型值为2.5MHz的高开关频率支持使用小型电感器，并且通过使用DCS-Control拓扑技术提供快速瞬态响应以及高输出电压精度。
此器件具有3V至17V宽运行输入电压范围，非常适用于由锂离子或其它电池以及12V中间电源轨供电的系统。这些器件在0.9V至6V的输出电压范围内，支持高达3A的持续输出电流（使用100%占空比模式时）。此输出电压启动斜坡由软启动引脚控制，从而支持作为独立电源运行或采用跟踪配置。通过配置使能引脚和开漏电源正常状态引脚也可以实现电源排序。
在节能模式下，这些器件从VIN中消耗约17?A的静态电流。负载较小时可自动且无缝进入节能模式，同时该模式可保持整个负载范围内的高效率。该器件在关断模式下处于关断状态，期间的流耗低于2?A。
此器件分为可调和固定输出电压型号，采用3mm×3mm(RGT)16引脚超薄四方扁平无引线(VQFN)封装。
此器件具有3V至17V宽运行输入电压范围，非常适用于由锂离子或其它电池以及12V中间电源轨供电的系统。这些器件在0.9V至6V的输出电压范围内，支持高达3A的持续输出电流（使用100%占空比模式时）。此输出电压启动斜坡由软启动引脚控制，从而支持作为独立电源运行或采用跟踪配置。通过配置使能引脚和开漏电源正常状态引脚也可以实现电源排序。
在节能模式下，这些器件从VIN中消耗约17?A的静态电流。负载较小时可自动且无缝进入节能模式，同时该模式可保持整个负载范围内的高效率。该器件在关断模式下处于关断状态，期间的流耗低于2?A。
此器件分为可调和固定输出电压型号，采用3mm×3mm(RGT)16引脚超薄四方扁平无引线(VQFN)封装。
TPS62130RGTR中文参数
| 制造商: | Texas Instruments | 静态电流: | 17 uA |
| 产品种类: | 开关稳压器 | 开关频率: | 2.5 MHz |
| 安装风格: | SMD/SMT | 最小工作温度: | - 40 C |
| 封装 / 箱体: | VQFN-16 | 最大工作温度: | + 125 C |
| 拓扑结构: | Buck | 封装: | Reel |
| 输出电压: | 900 mV to 6 V | 封装: | Cut Tape |
| 输出电流: | 0.125 | 封装: | MouseReel |
| 输出端数量: | 1 Output | 输入电压: | 3 V to 17 V |
| 输入电压（最小值）: | 3 V | 湿度敏感性: | Yes |
| 输入电压（最大值）: | 17 V | 工作电源电流: | 17 uA |

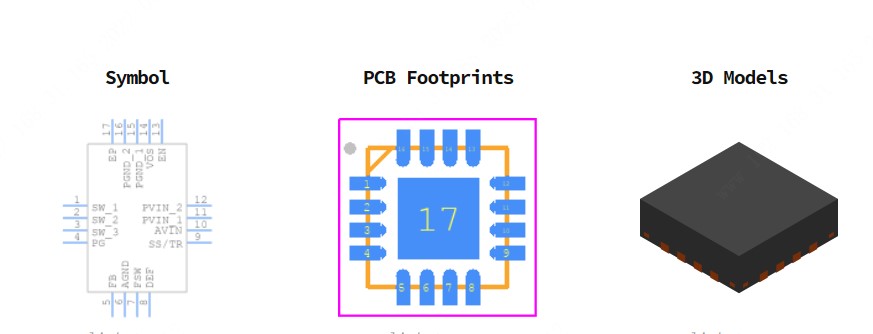

TPS62130RGTR引脚图
