BLM18PG121SN1D
- 厂商名称muRata
- 元件分类磁珠
- 中文描述磁珠，0603[1608公制]，120 ohm，2 A，BLM18P系列，0.05 ohm，±25%
- 英文描述Ferrite Beads Multi-Layer 120Ohm 25%100MHz 2A 50mOhm DCR 0603 T/R
- 数据手册BLM18PG121SN1D数据手册Datasheet PDF
- 在线购买
BLM18PG121SN1D概述
BLM18PG121SN1D是EMIFIL片式铁氧体磁珠，用于抑制电力线应用中的高频噪声.这些片式铁氧体磁珠设计用于降低谐振的可能性，以提供不失真的信号波形.EMIFIL片式铁氧体磁珠无需接地，所以它们适用于无稳定接地的电路.外部电极的镍栅结构提供了优秀的焊接耐热性.BLM18PG系列可用于大电流电路，因其DC电阻值较低，可匹配电源线至最大6A DC.
EIA 0603标准芯片尺寸
小型铁氧体磁珠
适用于低阻抗线路
在100MHz时可选择阻抗值范围
工作温度范围-55°C至125°C
应用
工业，电源管理，消费电子产品，便携式器材
EIA 0603标准芯片尺寸
小型铁氧体磁珠
适用于低阻抗线路
在100MHz时可选择阻抗值范围
工作温度范围-55°C至125°C
应用
工业，电源管理，消费电子产品，便携式器材
BLM18PG121SN1D中文参数
| 包装类型 | 0603 (1608M) | 深度 | 0.8mm |
| 阻抗 @ 100 MHz | 120Ω | 高度 | 0.8mm |
| 额定电流 | 2A | 应用 | EMI 抑制过滤器、电源 |
| 类型 | 芯片铁氧体磁珠 | 材料 | 铁氧体 |
| 尺寸 | 1.6 x 0.8 x 0.8mm | 最大直流电阻值 | 50mΩ |
| 长度 | 1.6mm | 系列 | BLM18PG |

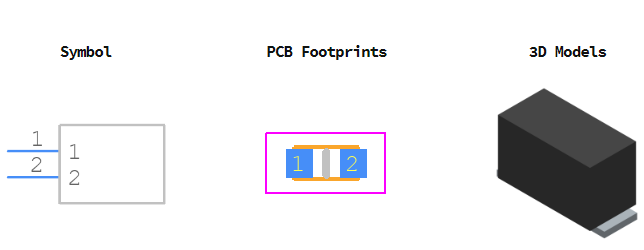

BLM18PG121SN1D引脚图
