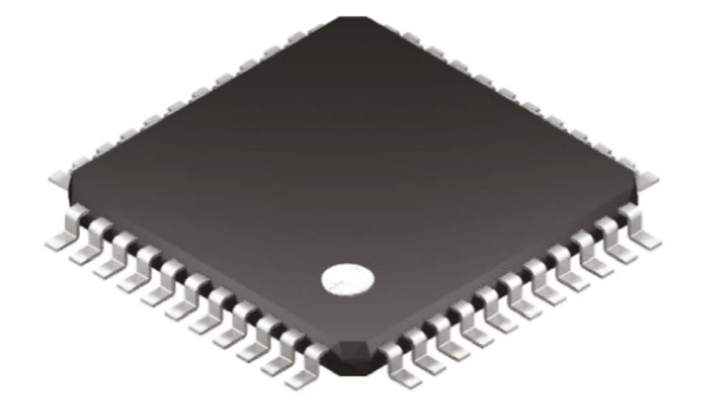

PIC18F4523-I/PT

厂商名称Microchip
元件分类8位微控制器
中文描述PIC18F系列，44引脚，TQFP封装，CAN通道数0，PIC，表面贴装安装
英文描述MCU 8-bit PIC RISC 32KB Flash 2.5V/3.3V/5V 44-Pin TQFP Tray
数据手册PIC18F4523-I/PT数据手册Datasheet PDF
在线购买

PIC18F4523-I/PT概述

Microchip的PIC18F微控制器是Microchip产品线中功能最强大的8位设备。该系列包含的CAN、LIN和以太网功能是完整系列外围设备的一部分，可满足嵌入式应用和版本的需求，采用XLP（极低功耗）技术，用于功耗为关键考量的应用。

PIC18F2420/2520/4420/4520系列微控制器基于Microchip的PIC18体系结构，提供31级硬件堆栈和75指令。这些MCU提供高达10个MIPS、多达32 kb的程序存储器、多达1536 kb的RAM和256 kb的数据EEPROM。板载可配置振荡器。

微控制器功能

40 MHz最大CPU速度

75指令-通过扩展指令集支持83指令

31级硬件堆栈

可配置内部振荡器-可选频率范围8 mHz至31 kHz

25个输入/输出引脚-PIC18F2423/2523型号

36个输入/输出引脚-PIC18F4423/4523型号

nanoWatt技术

通电重置(POR)

通电计时器(PWRT)

振荡器启动计时器(OST)

掉电重置(BOR)

延长监控计时器(WDT)

高电压/低电压检测(HLVD)模块

在线串行编程(ICSP)

在线调试(ICD)

外设

12位模拟到数字转换器(ADC)-PIC18F2423/2523型号10通道；PIC18F4423/4523 13通道

一个增强型采集、比较、PWM模块-仅PIC18F4423/4523型号

采集、比较、PWM模块-PIC18F2423/2523型号x 2、PIC18F4423/4523型号x 1

两个比较器

一个8位计时器

三个16位计时器

主同步串行端口(MSSP)模块，带有SPI和I2C

增强型通用同步异步接收器发射器(EUSART)

PIC18F4523-I/PT中文参数

系列名称	PIC18F	指令集结构	RISC
封装类型	TQFP	模数转换器单元数目	1
安装类型	表面贴装	I2C通道数目	1
引脚数目	44	程序存储器类型	闪存
装置核芯	PIC	脉冲宽度调制	1 (CCP)，1 (ECCP)
数据总线宽度	8Bit	尺寸	10 x 10 x 1.05mm
程序存储器大小	32 kB、256 B	计时器	1 x 8位，3 x 16位
最大频率	40MHz	USART 通道数量	1
内存大小	1.536 kB	宽度	10mm
PWM单元数目	2	高度	1.05mm
模数转换器通道	13	计时器分辨率	8 bit, 16Bit
SPI通道数目	1	计时器数目	4
典型工作电源电压	4.2 → 5.5 V	模数转换器	13 x 12 位
模数转换器分辨率	12Bit	长度	10mm
最低工作温度	-40 °C	最高工作温度	+85 °C

PIC18F4523-I/PT

PIC18F4523-I/PT概述

PIC18F4523-I/PT中文参数

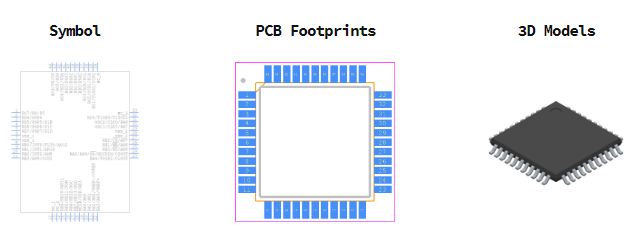

PIC18F4523-I/PT引脚图
