MCP2515T-I/ST
- 厂商名称Microchip
- 元件分类CAN芯片
- 中文描述CAN控制器，支持CAN 2.0B标准，最高数据速率1Mbps，工作温度-40°C至+85°C，1收发器，TSSOP封装，6.6 x 4.5 x 1.05mm，20引脚，睡眠断电
- 英文描述CAN 1Mbps Sleep/Standby 3.3V/5V 20-Pin TSSOP T/R
- 数据手册MCP2515T-I/ST数据手册Datasheet PDF
- 在线购买
MCP2515T-I/ST概述
MCP2515T-I/ST是实现CAN规范2.0B版的独立控制器局域网（CAN）控制器。它能够发送和接收标准和扩展数据以及远程帧。MCP2515具有两个接收掩码和六个接收过滤器，用于过滤掉不需要的消息，从而减少了主机MCU的开销。MCP2515通过行业标准的串行外设接口（SPI）与微控制器（MCU）接口。该设备由三个主要模块组成，即CAN模块，其中包括CAN协议引擎，掩码，过滤器，发送和接收缓冲区。用于配置设备及其操作和SPI协议模块的控制逻辑和寄存器。
简单的SPI接口可连接任何MCU
一键式模式确保仅尝试一次消息传输
帧开始（SOF）输出
低功耗CMOS技术
以1Mb/s的速度实现CAN V2.0B
接收缓冲区，掩码和过滤器
前两个数据字节上的数据字节过滤
具有优先级和中止功能的三个发送缓冲区
一键式模式确保仅尝试一次消息传输
带可编程预分频器的时钟输出引脚
帧起始（SOF）信号，用于监视SOF信号
具有可选使能的中断输出引脚
缓冲器全输出引脚可配置为每个接收缓冲器的中断输出
请求发送（RTS）输入引脚可单独配置为通用输入
应用
工业，通信与网络
简单的SPI接口可连接任何MCU
一键式模式确保仅尝试一次消息传输
帧开始（SOF）输出
低功耗CMOS技术
以1Mb/s的速度实现CAN V2.0B
接收缓冲区，掩码和过滤器
前两个数据字节上的数据字节过滤
具有优先级和中止功能的三个发送缓冲区
一键式模式确保仅尝试一次消息传输
带可编程预分频器的时钟输出引脚
帧起始（SOF）信号，用于监视SOF信号
具有可选使能的中断输出引脚
缓冲器全输出引脚可配置为每个接收缓冲器的中断输出
请求发送（RTS）输入引脚可单独配置为通用输入
应用
工业，通信与网络
MCP2515T-I/ST中文参数
| 最高数据速率 | 1Mbps | 尺寸 | 6.6 x 4.5 x 1.05mm |
| 收发器数目 | 1 | 长度 | 6.6mm |
| 标准支持 | CAN 2.0B | 宽度 | 4.5mm |
| 断电模式 | 睡眠 | 高度 | 1.05mm |
| 最大电源电流 | 10 mA | 最大工作电源电压 | 5.5 V |
| 安装类型 | 表面贴装 | 最高工作温度 | +85 °C |
| 封装类型 | TSSOP | 最小工作电源电压 | 2.7 V |
| 引脚数目 | 20 | 最低工作温度 | -40 °C |

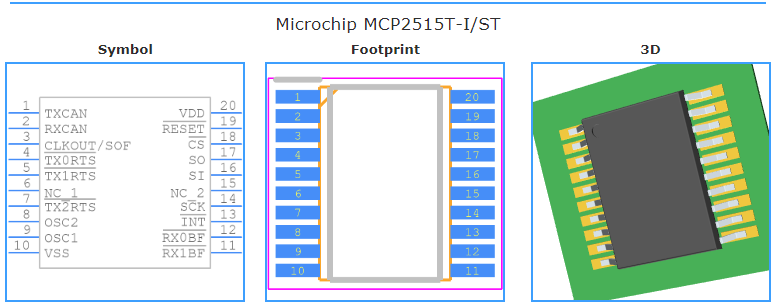

MCP2515T-I/ST引脚图
