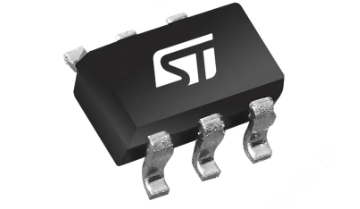

STM6720TGWB6F
- 厂商名称意法半导体
- 元件分类监控和复位芯片
- 中文描述支持按钮复位（有延迟选项）的双/三路超低压监控器<br /> <br />
- 英文描述Voltage Supervisor 3-channel 1.08V Manual Reset Dual/Triple Ultra Low 6-Pin SOT-23
- 数据手册STM6720TGWB6F数据手册Datasheet PDF
- 在线购买
STM6720TGWB6F概述
STM6720监控器是一系列低电压/低电源电流处理器（微型或DSP）监控器，设计用于监控两个（或三个）系统电源电压。它们主要针对机顶盒(STB)、便携式电池供电系统、网络和通信系统等应用。
所有器件选件都有一个按钮式手动复位输入（MR）。通过在MRC引脚和VSS之间连接适当大小的电容器（使用3.3μF电容器的典型延迟时间为4秒）来实现延迟。
监测的三个电源中有两个（VCC1和VCC2）具有固定（客户可选、工厂微调）阈值（VRST1和VRST2）。第三个电压使用外部可调RSTIN阈值（0.626 V内部基准）进行监控。
如果监测到的三个电压中的任何一个电压低于其出厂时调整或可调阈值，或者MR被置为逻辑低电平，则RST被置位（驱动为低电平）。一旦断言，RST将在所有电源升至各自阈值以上且MR恢复为高电平后的最小延迟时间(trec)内保持低电平。当VCC1和/或VCC2大于0.8 V时，保证这些器件处于正确的复位输出逻辑状态。
所有器件选件都有一个按钮式手动复位输入（MR）。通过在MRC引脚和VSS之间连接适当大小的电容器（使用3.3μF电容器的典型延迟时间为4秒）来实现延迟。
监测的三个电源中有两个（VCC1和VCC2）具有固定（客户可选、工厂微调）阈值（VRST1和VRST2）。第三个电压使用外部可调RSTIN阈值（0.626 V内部基准）进行监控。
如果监测到的三个电压中的任何一个电压低于其出厂时调整或可调阈值，或者MR被置为逻辑低电平，则RST被置位（驱动为低电平）。一旦断言，RST将在所有电源升至各自阈值以上且MR恢复为高电平后的最小延迟时间(trec)内保持低电平。当VCC1和/或VCC2大于0.8 V时，保证这些器件处于正确的复位输出逻辑状态。
STM6720TGWB6F中文参数
制造商:STMicroelectronics
产品种类:监控电路
类型:Voltage Supervisory
安装风格:SMD/SMT
封装/箱体:SOT-23-6
阈值电压:1.11 V,3.075 V,Adjustable
被监测输入数:3 Input
输出类型:Active Low,Push-Pull
人工复位:Manual Reset
看门狗计时器:No Watchdog
电池备用开关:No Backup
重置延迟时间:210 ms
电源电压-最大:5.5 V
最小工作温度:-40℃
最大工作温度:+85℃
系列:STM6720
芯片启用信号:No Chip Enable
高度:1.15 mm
长度:2.9 mm
工作电源电流:35 uA
过电压阈值:3.15 V,1.14 V,Adjustable
Pd-功率耗散:675 mW
功率失效检测:No
电源电压-最小:800 mV
欠电压阈值:3 V,1.08 V
产品种类:监控电路
类型:Voltage Supervisory
安装风格:SMD/SMT
封装/箱体:SOT-23-6
阈值电压:1.11 V,3.075 V,Adjustable
被监测输入数:3 Input
输出类型:Active Low,Push-Pull
人工复位:Manual Reset
看门狗计时器:No Watchdog
电池备用开关:No Backup
重置延迟时间:210 ms
电源电压-最大:5.5 V
最小工作温度:-40℃
最大工作温度:+85℃
系列:STM6720
芯片启用信号:No Chip Enable
高度:1.15 mm
长度:2.9 mm
工作电源电流:35 uA
过电压阈值:3.15 V,1.14 V,Adjustable
Pd-功率耗散:675 mW
功率失效检测:No
电源电压-最小:800 mV
欠电压阈值:3 V,1.08 V

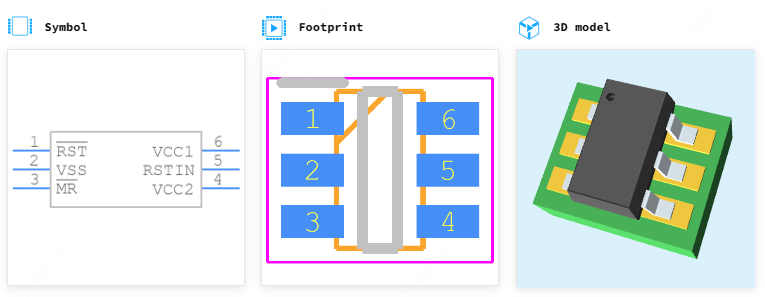

STM6720TGWB6F引脚图
