LD2985BM18R
- 厂商名称意法半导体
- 元件分类低压差稳压器
- 中文描述带抑制功能的超低压降和低噪声稳压器
- 英文描述Low Dropout Voltage Regulator,0.15A,1.8 V,2.5→16 Vin,5-Pin SOT-23
- 数据手册LD2985BM18R数据手册Datasheet PDF
- 在线购买
LD2985BM18R概述
LD2985是一款150 mA固定输出电压稳压器。超低压降和低静态电流使其特别适用于低噪声、低功耗应用和电池供电系统。在睡眠模式下，当INHIBIT引脚被拉低时，静态电流小于1μA。关机逻辑控制功能在引脚3（TTL兼容）上提供。这意味着当该器件用作本地稳压器时，可以将电路板的一部分置于待机状态，从而降低总功耗。在旁路引脚和接地之间连接一个CBYP=10 nF的外部电容器，可将噪声降至30μVrms。典型应用包括移动电话、掌上笔记本电脑、个人数字助理（PDA）、个人音响、摄像机和照相机。
所有功能
极低的压降（150 mA时为280 mV，1 mA负载时为7 mV）
静态电流极低（150 mA负载时典型值为2 mA，空载时为80μA）
输出电流高达150 mA
逻辑控制电子关断
输出电压为1.8、2.5、2.8、3、3.1、3.3和5 V
内部电流和热限制
低输出噪声电压30μVrms
小型封装SOT23-5L
温度范围：-40°C至125°C
所有功能
极低的压降（150 mA时为280 mV，1 mA负载时为7 mV）
静态电流极低（150 mA负载时典型值为2 mA，空载时为80μA）
输出电流高达150 mA
逻辑控制电子关断
输出电压为1.8、2.5、2.8、3、3.1、3.3和5 V
内部电流和热限制
低输出噪声电压30μVrms
小型封装SOT23-5L
温度范围：-40°C至125°C
LD2985BM18R中文参数
制造商:STMicroelectronics
产品种类:低压差稳压器
安装风格:SMD/SMT
封装/箱体:SOT-23-5
输出电压:1.8 V
输出电流:150 mA
输出端数量:1 Output
极性:Positive
静态电流:100 uA
输出类型:Fixed
最小工作温度:-40℃
最大工作温度:+125℃
回动电压:1 mV
系列:LD2985
回动电压—最大值:575 mV
高度:1.3 mm(Max)
Ib-输入偏流:80 uA
长度:3 mm(Max)
线路调整率:0.014%/V
产品种类:低压差稳压器
安装风格:SMD/SMT
封装/箱体:SOT-23-5
输出电压:1.8 V
输出电流:150 mA
输出端数量:1 Output
极性:Positive
静态电流:100 uA
输出类型:Fixed
最小工作温度:-40℃
最大工作温度:+125℃
回动电压:1 mV
系列:LD2985
回动电压—最大值:575 mV
高度:1.3 mm(Max)
Ib-输入偏流:80 uA
长度:3 mm(Max)
线路调整率:0.014%/V

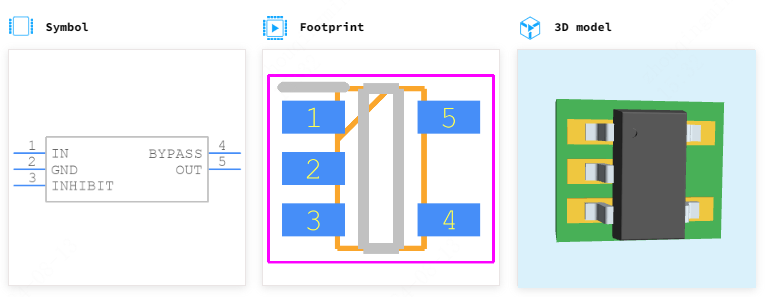

LD2985BM18R引脚图
