MC10EP016FAG

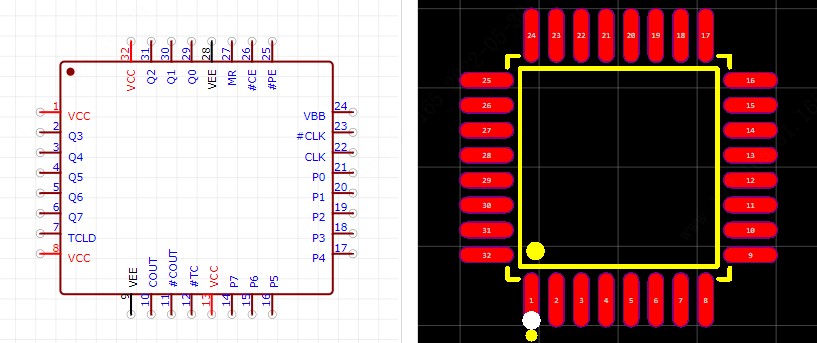

MC10/100EP016是一款高速同步、可预置、可级联的8位二进制计数器。架构和操作与ECLinPS系列中的MC10E016相同。

该计数器具有对TCbar的内部反馈，由TCLD（终端计数负载）引脚选通。当TCLD为低电平（或保持开路，在这种情况下，内部下拉电阻将其拉低）时，TCbar反馈被禁用，并且计数连续进行，TCbar变为低电平以指示全一状态。当TCLD为高电平时，TC反馈使计数器在TC=低电平时自动重新加载，从而起到可编程计数器的作用。无需终止Qn输出即可使计数功能正常运行。为了最大限度地降低噪声和功率，未使用的Q输出应保持未端接。

COUT和COUTbar提供来自单个非级联计数器或除法器应用的差分输出。COUT和COUTbar不应在级联配置中使用。只有TCbar应该用于计数器或分频器级联链输出。

还添加了差分时钟输入以提高性能。

100系列包含温度补偿。

特性

500 ps典型传播延迟

PECL模式工作范围：V CC=3.0 V至5.5 V，V EE=0 V

NECL模式工作范围：V CC=0 V，V EE=-3.0 V至-5.5 V

打开输入默认状态

安全钳位输入

内部TCbar反馈（门控）

添加COUT和COUTbar

8位

差分时钟输入

V BB输出

完全同步计数和TCbar生成

异步主复位

提供无铅封装
