本文系统阐述华轩阳碳化硅肖特基二极管（SiC SBD）在电力电子系统中的核心优势。通过对比传统硅基器件，结合实测数据与工程计算，量化分析其在开关损耗、反向恢复特性及高温稳定性方面的突破性表现。重点解析光伏逆变器与电动汽车充电桩两大应用场景中的节能效益，为工程师提供选型设计依据。
一、技术原理与结构特性
碳化硅肖特基二极管（SiC SBD）采用宽禁带半导体材料（禁带宽度3.26eV，硅为1.12eV），通过金属-半导体肖特基势垒实现单向导电。其核心突破在于：
近似零反向恢复电荷（典型值在nC级）：消除传统硅FRD的载流子复合损耗
正温度系数导通压降（VF）：避免热失控风险
结温耐受能力（Tj max=175℃ 典型值）：高于硅器件50℃
> 术语说明：Qrr（反向恢复电荷）指二极管由导通转向关断时需抽走的存储电荷量，是开关损耗的主要来源。
二、华轩阳产品关键参数优势

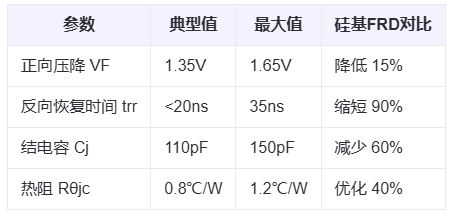

以HC3D06065A 型号为例：https://item.szlcsc.com/24112743.html
相关650V耐压相关产品推荐：
| 型号 | 封装 | IF | VR | VF | IR | IFSM | 结构 | 立创编号 | 立创链接 |
| HC3D20065A | TO-220H-2L | 20.000 | 650.00 | 1.50 | 100.00 | 123 | 独立式 | C19723881 | https://item.szlcsc.com/21041082.html |
| HC3D16065A | TO-220H-2L | 16.000 | 650.00 | 1.30 | 100.00 | 128 | 独立式 | C22449560 | https://item.szlcsc.com/24112749.html |
| HC3D10065F | TO-220F-2L | 10.000 | 650.00 | 1.30 | 50.00 | 80 | 独立式 | C45896881 | https://item.szlcsc.com/48003540.html |
| HC3D10065A | TO-220C-2L | 10.000 | 650.00 | 1.50 | 60.00 | 90 | 独立式 | C19723878 | https://item.szlcsc.com/21041079.html |
| HC3D08065A | TO-220H-2L | 8.000 | 650.00 | 1.30 | 50.00 | 64 | 独立式 | C22449556 | https://item.szlcsc.com/24112745.html |
| HC3D06065A | TO-220H-2L | 6.000 | 650.00 | 1.30 | 50.00 | 48 | 独立式 | C22449554 | https://item.szlcsc.com/24112743.html |
| HC3D04065A | TO-220H-2L | 4.000 | 650.00 | 1.30 | 50.00 | 36 | 独立式 | C22449552 | https://item.szlcsc.com/24112741.html |

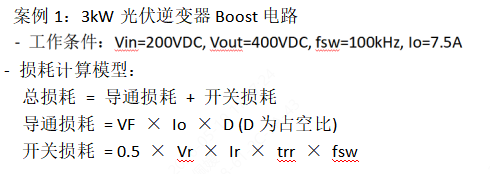

三、节能效益量化分析

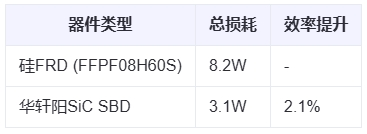

对比数据：
效率提升
其中 P_in 为输入功率。
> 计算依据：JEDEC JESD51-1标准测试条件，环境温度25℃
案例2：30kW电动汽车快充模块
在PFC电路中应用时：
系统效率从97.1%提升至98.6%（实测数据）
年运行6000小时可节电：
散热器体积减少40%，系统成本降低15%
四、工程应用实践
1、光伏逆变器
解决组串式逆变器夜间“吸血鬼损耗”问题
实测待机功耗<0.5W（硅方案>2W）
2、车载充电机(OBC)
满足AEC-Q101认证要求
在125℃环温下仍保持95%以上效率
3、服务器电源
实现80PLUS钛金能效（>96% @ 50%负载）
功率密度突破50W/in³
结论
华轩阳碳化硅肖特基二极管通过材料特性革新，在三大关键维度实现突破
1、能效提升：典型应用场景效率增益2-3%
2、系统瘦身：散热需求降低30-50%
3、可靠性增强：175℃结温能力延长设备寿命
推荐应用于：
≥10kHz开关频率的AC/DC、DC/DC变换器
环境温度＞85℃的密闭空间
对功率密度要求＞30W/in³的紧凑型设计
