一、产品概述
HGV604x系列芯片具备14.5KHz的高增益带宽积、6V/毫秒的转换速率，以及在5V工作电压下每放大器仅消耗600纳安的静态电流。该系列专为低电压、低噪声系统设计，可提供大负载下的轨到轨输出摆幅。其输入共模电压范围覆盖接地端，HGV604X系列最大输入偏置电压达3mV。产品支持扩展工业温度范围（-40℃至+125℃），工作电压范围为1.4V至5.5V。
其中HGV6041单片封装提供绿色SC70-5 SOT-23-5和SOP-8两种规格；HGV6042双片封装采用绿色SOP-8和MSOP-8封装；HGV6043单片封装选用绿色SC70-6和SOT-23-6封装；HGV6044四片封装则提供绿色SOP-14和TSSOP-14两种封装方案。
二、产品特征
- 单电源供电运行，工作电压范围+1.4V ~ +5.5V
- 支持轨到轨输入/输出。
- 增益带宽积：14.5kHz（典型值）
- 低输入偏置电流：1pA（典型值）
- 低偏置电压：3mV（最大值）
- 静态电流：每放大器600nA（典型值）
- 芯片选择采用HGV6043NH(高电平有效）和HGV6043NL（低电平有效）双模式。
- 工作温度：-40℃~+125℃
- 嵌入式射频抗电磁干扰滤波器
封装规格：
HGV6041可用SOT-23-5、SC70-5和SOP-8封装
HGV6042可用SOP-8和MSOP-8封装
HGV6043NH可用SOT-23-6和SC70-6封装
HGV6043NL可用SOT-23-6和SC70-6封装
HGV6044NL可用SOP-14和TSSOP-14封装

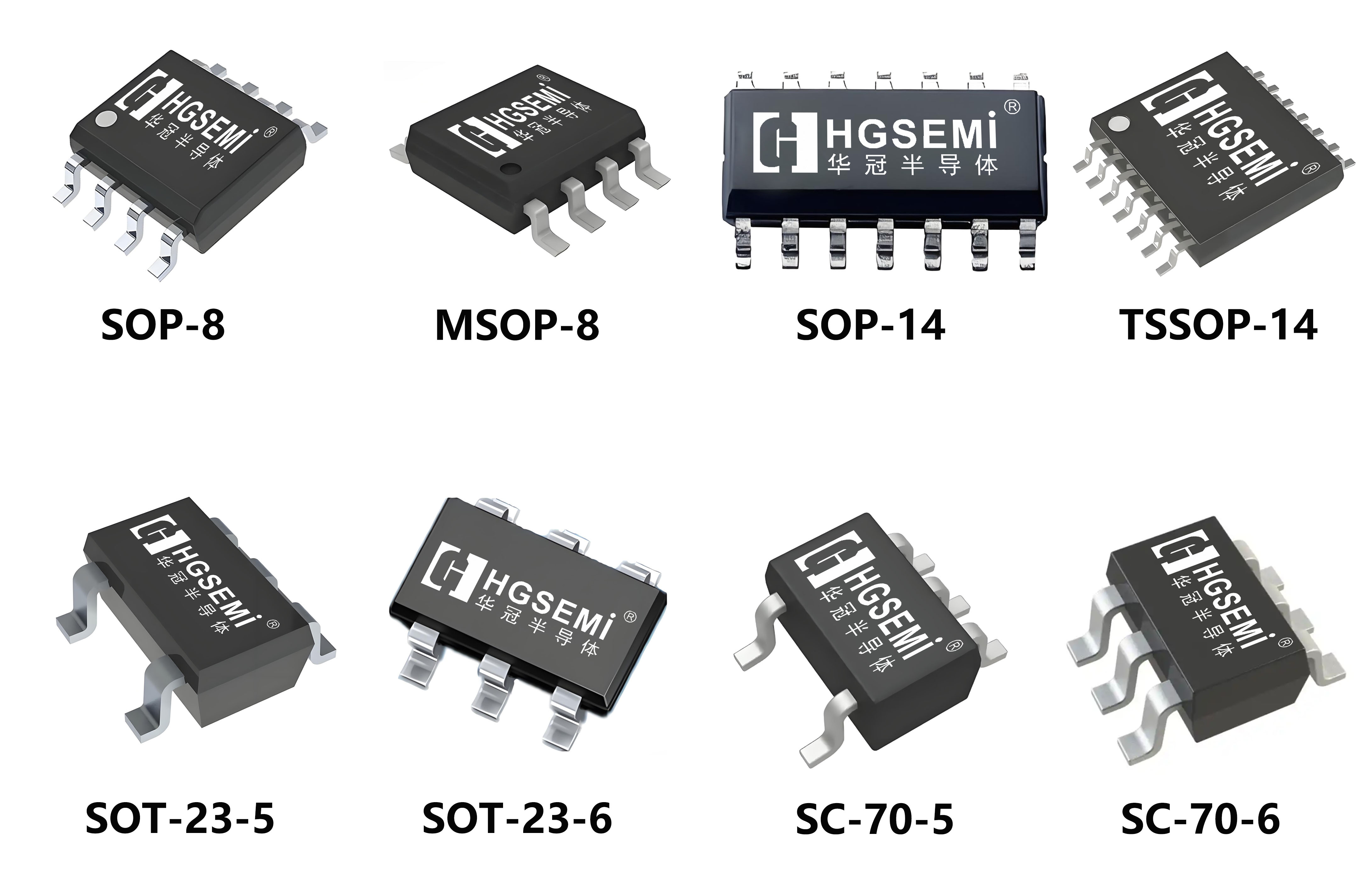

三、封装形式指南

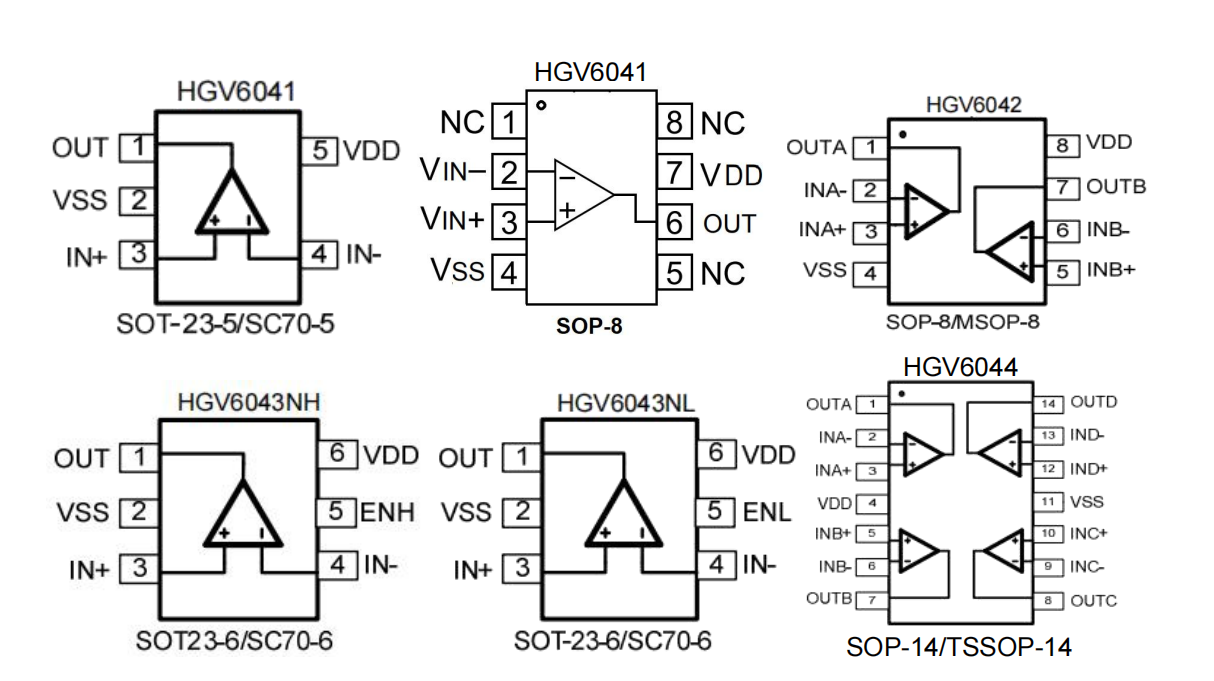

四、引脚配置图

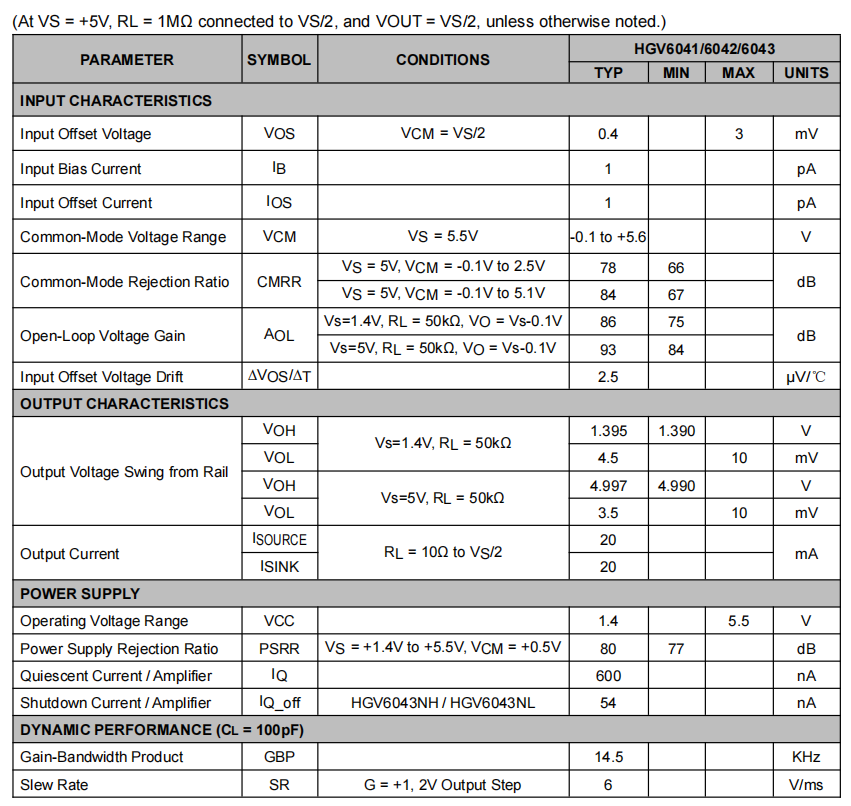

五、电气特性参数表

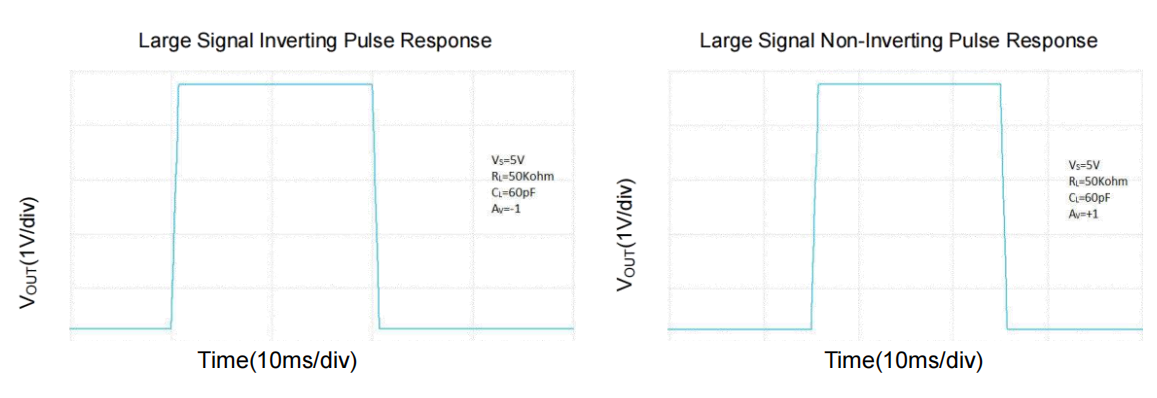

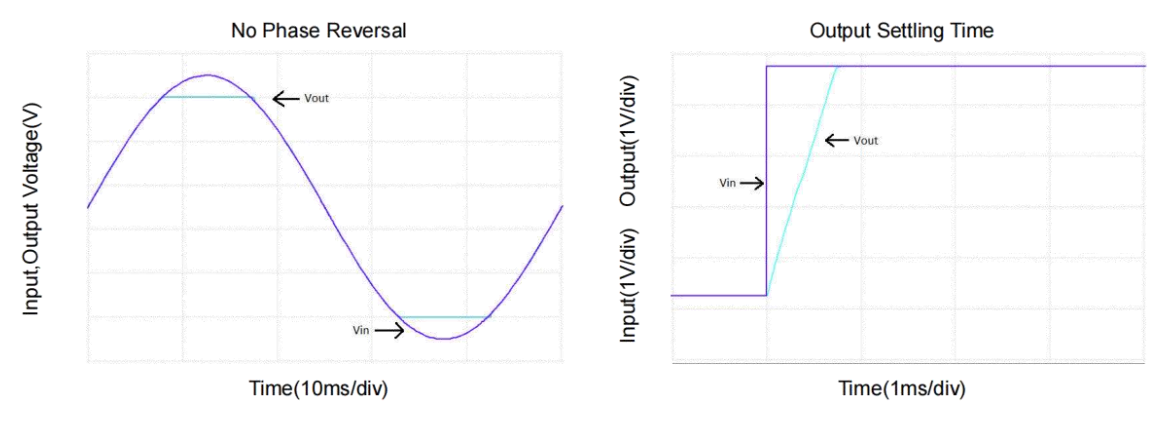

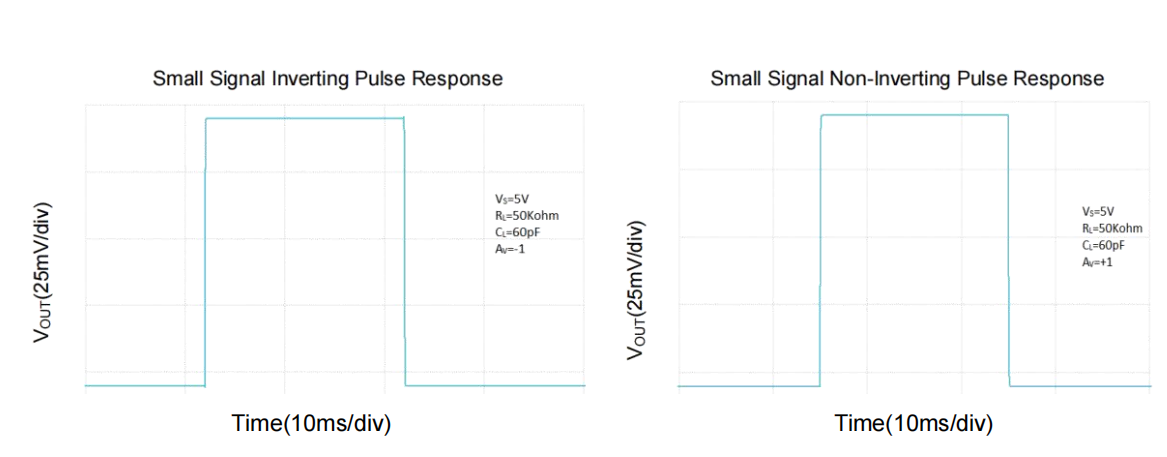

六、典型性能特征
在TA=+25°C，VS=+5V，RL=100KO连接到VS/2，除非另有说明。
七、产品应用领域
- ASIC输入或输出放大器
- 压电换能器放大器
- 传感器接口
- 便携式系统
- 烟雾探测器
- 音频输出
- 医疗仪器
- 医疗通信
八、HGV604x系列器件广泛应用于以下电子产品领域：
消费电子：包括智能家居设备、便携式电子产品等。
汽车电子：用于车载控制系统、传感器接口等。
工业控制：适用于自动化设备、电机驱动等工业场景。
通信设备：可用于射频信号处理、无线通信模块等。
新能源领域：在太阳能逆变器、储能系统等新能源设备中发挥作用。
九、选型推荐
HGV604x系列以600nA纳安级静态电流、1pA超低输入偏置电流和嵌入式 RF 抗电磁干扰滤波器为核心优势，配合轨对轨输入/输出、单电源1.4V~5.5V宽压供电及 -40℃~+125℃ 工业级温度范围，为 Always-On 传感器节点、便携式医疗设备、烟雾探测器、车载传感接口等低功耗场景提供了一颗参数均衡、封装灵活的信号链运放方案。
单/双/四通道（HGV6041/6042/6043/6044）覆盖 SOT-23、SC70、SOP、MSOP、TSSOP 等多种小型化封装，方便工程师根据板级空间灵活选型。无论你的设计目标是延长电池寿命、简化抗干扰电路，还是缩小 PCB 占位面积，HGV604x都值得纳入 BOM评估清单。

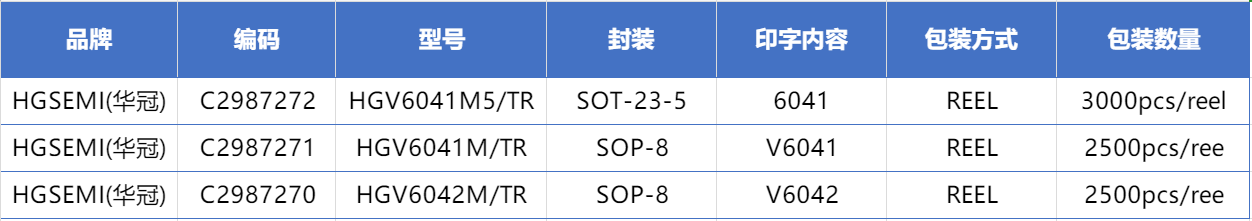

如需了解更多技术细节，可查阅完整数据手册，以下是HGV604x系列供各位选择。
