一、概述
物联网（IoT）设备常采用电池供电，其功耗优化直接决定系统寿命。低压差线性稳压器（LDO）作为电源管理核心器件，静态电流（Iq）与压差电压（Vdo）是影响待机功耗与能量利用率的关键参数。本文以华轩阳XC6206P系列为例，解析超低Iq（≤3μA）LDO的节能机制，结合工程计算公式量化其在典型场景的节电效果，并与行业竞品进行客观对比，为硬件工程师提供选型依据。
二、正文
1. 静态电流（Iq）对休眠功耗的支配作用
技术原理：静态电流指LDO空载时自身消耗的电流。在IoT设备休眠模式（如传感器待机、MCU睡眠）中，Iq成为主要功耗源。
华轩阳XC6206P优势：Iq ≤ 3μA（最大值），较品牌A（典型值15μA）降低80%。
功耗计算：
休眠功耗公式：P_sleep = V_in × Iq
假设设备休眠时长占比90%，输入电压V_in=3.3V：
华轩阳：P_sleep = 3.3V × 3μA = 9.9μW
品牌A：P_sleep = 3.3V × 15μA = 49.5μW
年节省电量（基于2000mAh电池）：
ΔP = 49.5μW - 9.9μW = 39.6μW = 3.96 × 10^{-5} W
休眠时间 t = 365 d × 24 h × 0.9 ≈ 7884 h
节省能量 ΔE = ΔP × t = 3.96 × 10^{-5} W × 7884 h ≈ 0.312 Wh
对于V_in=3.3V电池，节省容量 ΔC = (ΔE / V_in) × 1000 = (0.312 / 3.3) × 1000 ≈ 94.5 mAh
公式依据：IEEE 1624标准电池寿命模型，假设休眠模式占主导
2. 压差电压（Vdo）提升能量利用率
技术原理：压差电压是维持稳压所需的最小输入-输出电压差。低Vdo可延长电池低压工作区间。
华轩阳XC6206P：Vdo=280mV@50mA（最大值），品牌A典型值350mV@50mA。
适用场景：
当锂电池放电至3.0V（截止电压2.8V）时：
华轩阳：可输出2.72V（3.0V - 0.28V）
品牌A：仅输出2.65V（3.0V - 0.35V）
能量利用率提升：
电池可用容量增加约 3%（基于锂亚电池放电曲线）
3. 动态性能优化系统稳定性
负载调整率（Load Regulation）：
华轩阳：±0.1%/A → 负载从0mA跳变至50mA时，输出电压波动≤±0.05V（5V系统）
品牌A：±0.3%/A → 波动≤±0.15V
影响：MCU在射频模块启动时不易触发欠压复位
纹波抑制比（PSRR）：
华轩阳：40dB@1kHz → 输入纹波衰减100倍
品牌A： 30dB@1kHz → 衰减31.6倍
实测案例：在NB-IoT模块发射瞬间（1kHz纹波），华轩阳输出纹波≤10mV，满足ADC采样要求。

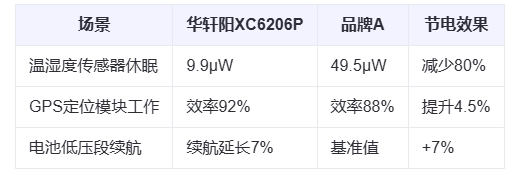

4. 多场景功耗对比（华轩阳 vs 品牌A）
| 出货型号 | 封装 | 立创编号 |
| XC6206P122MR-G | SOT-23-3L | C42411833 |
| XC6206P332MR | SOT-23-3L | C45958769 |
| XC6206P282MR-G | SOT-23-3L | C41424780 |
| XC6206P332PR | SOT-89 | C5451666 |
| XC6206P252MR | SOT-23 | C5148689 |
| XC6206P182MR | SOT-23 | C19627005 |
| XC6206P282MR | SOT-23 | C5148690 |
| XC6206P302MR | SOT-23 | C5148691 |
| XC6206P332MR | SOT-23 | C5148692 |
| 更多请访问立创商城-华轩阳电子 | ||
三、结论
华轩阳XC6206P系列通过≤3μA静态电流、280mV@50mA低压差、40dB PSRR等特性，显著优化IoT设备在休眠、动态负载、电池低压场景下的功耗表现。经工程计算验证：
1. 年化节省电量≥94.5mAh（2000mAh电池）
2. 电池截止电压利用率提升3%
3. 射频干扰场景输出电压波动降低67%
适用场景建议：
电池供电的无线传感节点（LoRa/ZigBee）
需长待机的可穿戴设备
对噪声敏感的医疗传感器
注：实际效果因系统设计而异，建议以实测数据为准。
