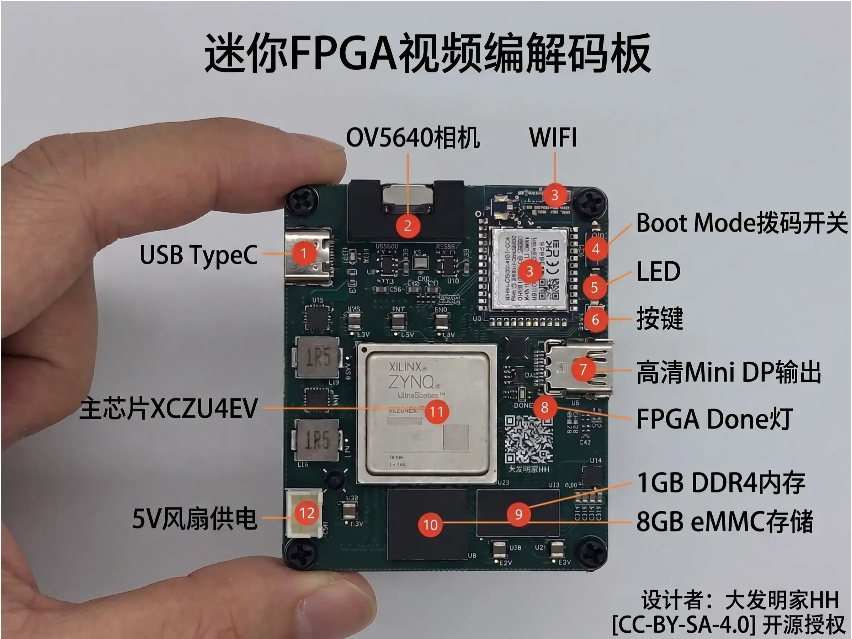

我做了一块，这样的编解码板
但这2个亮点，足够“硬核”。
亮点1
它的尺寸只有64×54mm
我将复杂的——FPGA + ARM + Linux + 摄像头 + 硬件视频编解码 + 显示 + Wi-Fi + JTAG调试系统，都放到了一个巴掌大的6层免费PCB里。
亮点2
能跑通
没错，就是这么朴实无华，却极其重要。

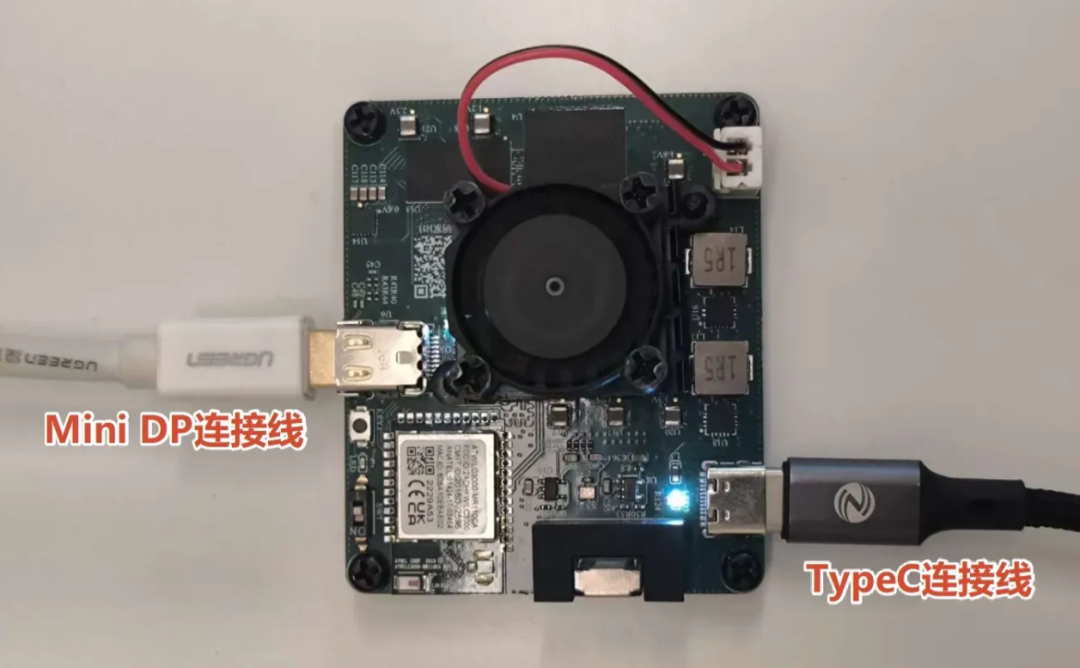

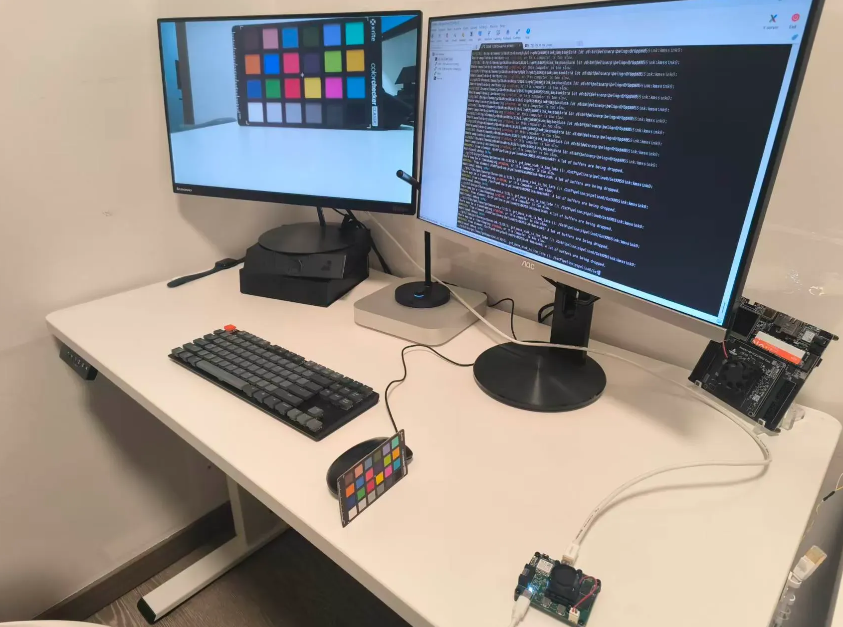

它使用起来像这样▼

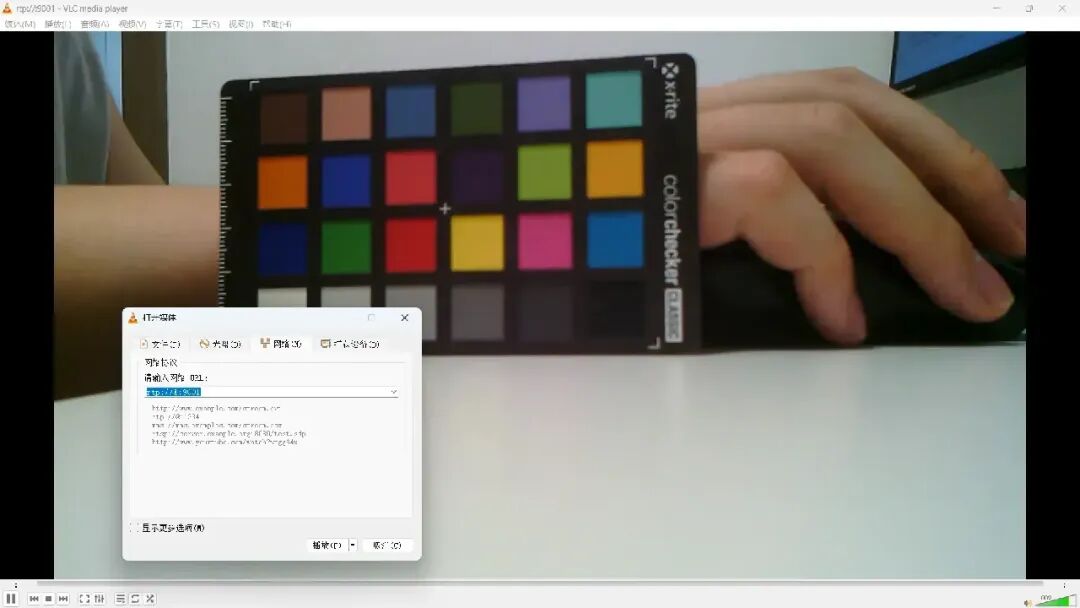

网络摄像头demo▼
如果你想
基于嘉立创EDA练习6层PCB设计
学习FPGA图像处理开发
视频缩放、ISP、目标跟踪、图像增强、视频编码、低延迟图传、协议转换、自定义视频算法等。
DIY无线网络摄像头
or机器人视觉产品
▼
这个开源作品
会非常适合你
下面，就分享一下它的硬件设计方案+成本+开源网址~
用嘉立创EDA设计的6层PCB板，尺寸可免费打板，层压与阻抗选择了免费的3313。小编PS：爽！免费PCB券这么用可太爽了！

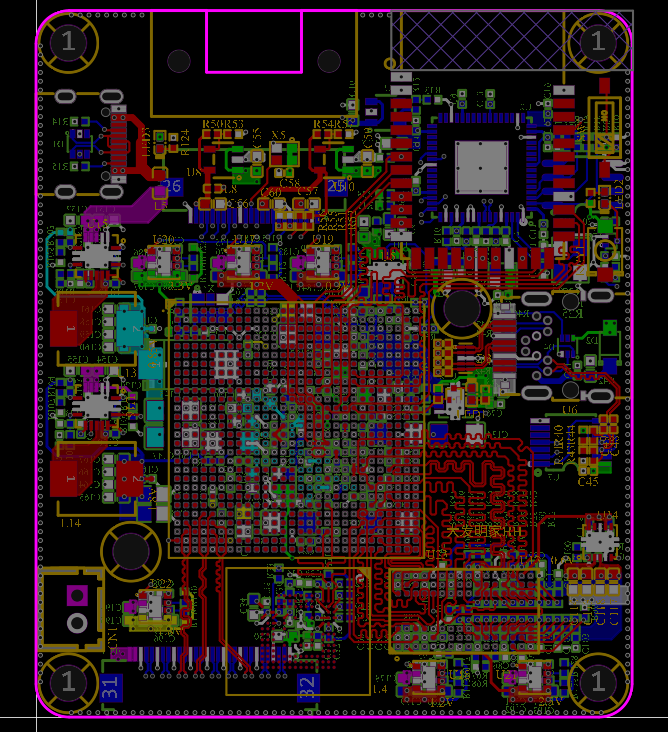

PCB图
核心硬件特性
-

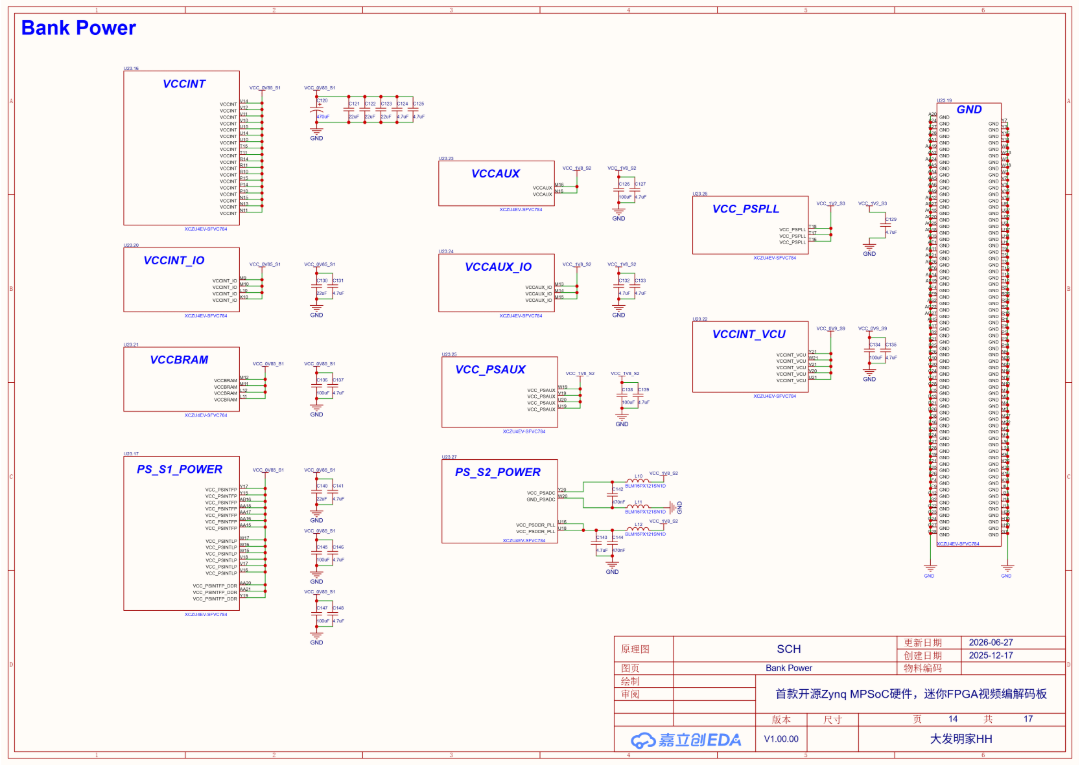

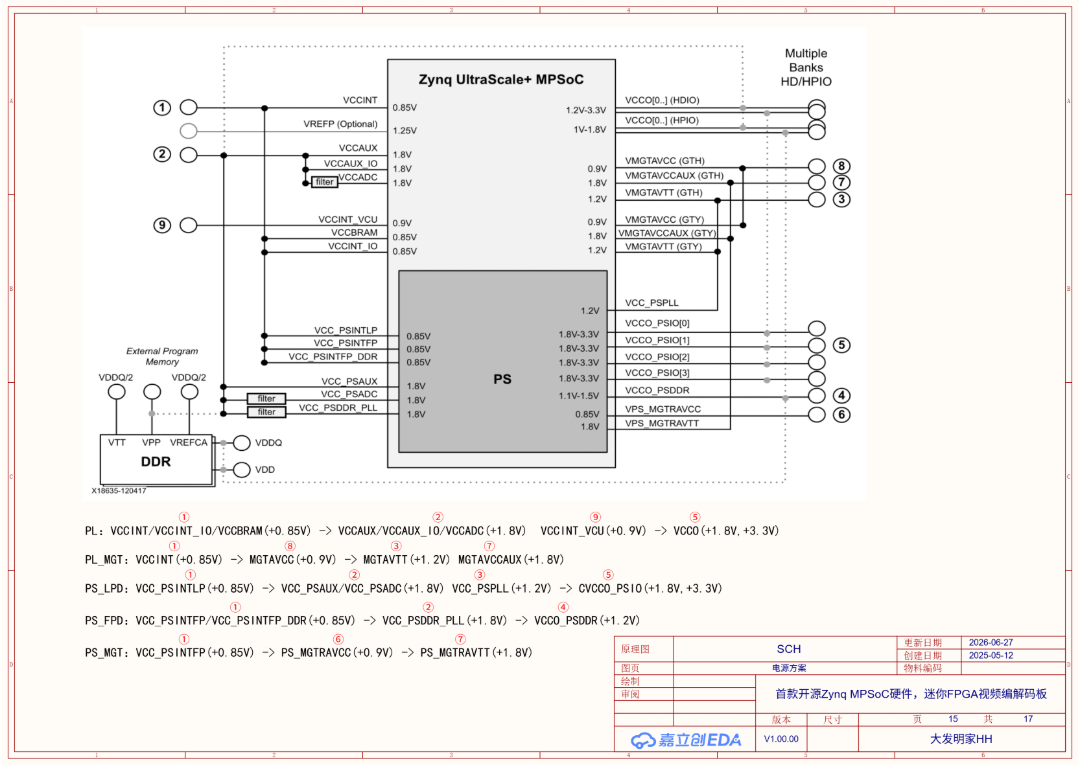

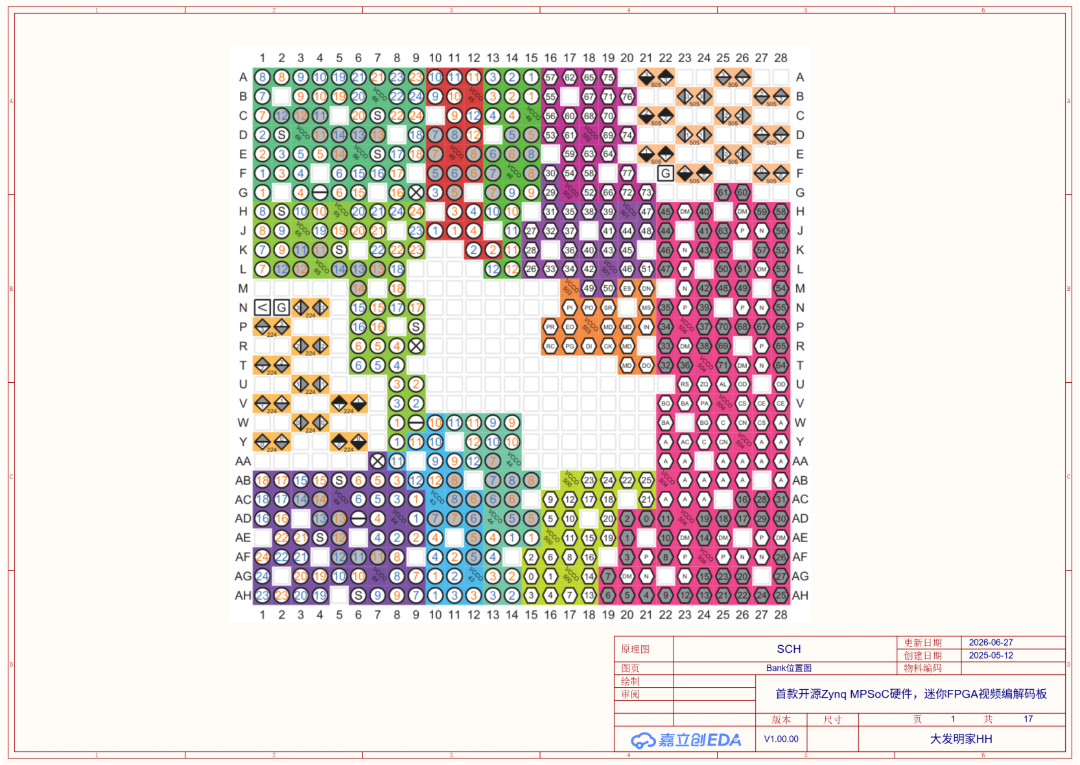

主控芯片： Xilinx XCZU4EV (Zynq UltraScale+ MPSoC)，自带高性能硬核视频编解码器。
-
极致尺寸与工艺： 仅 64*54 mm，采用低成本、高密度的 6 层板布线工艺，兼顾了信号完整性与打样成本。
-

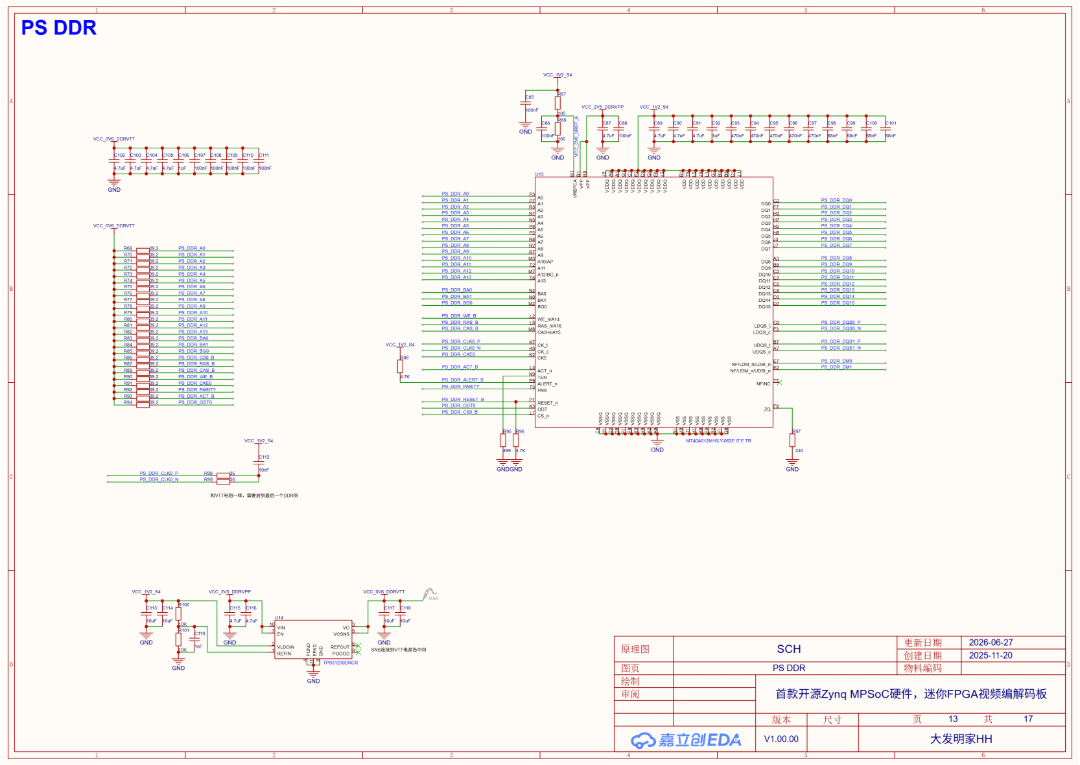

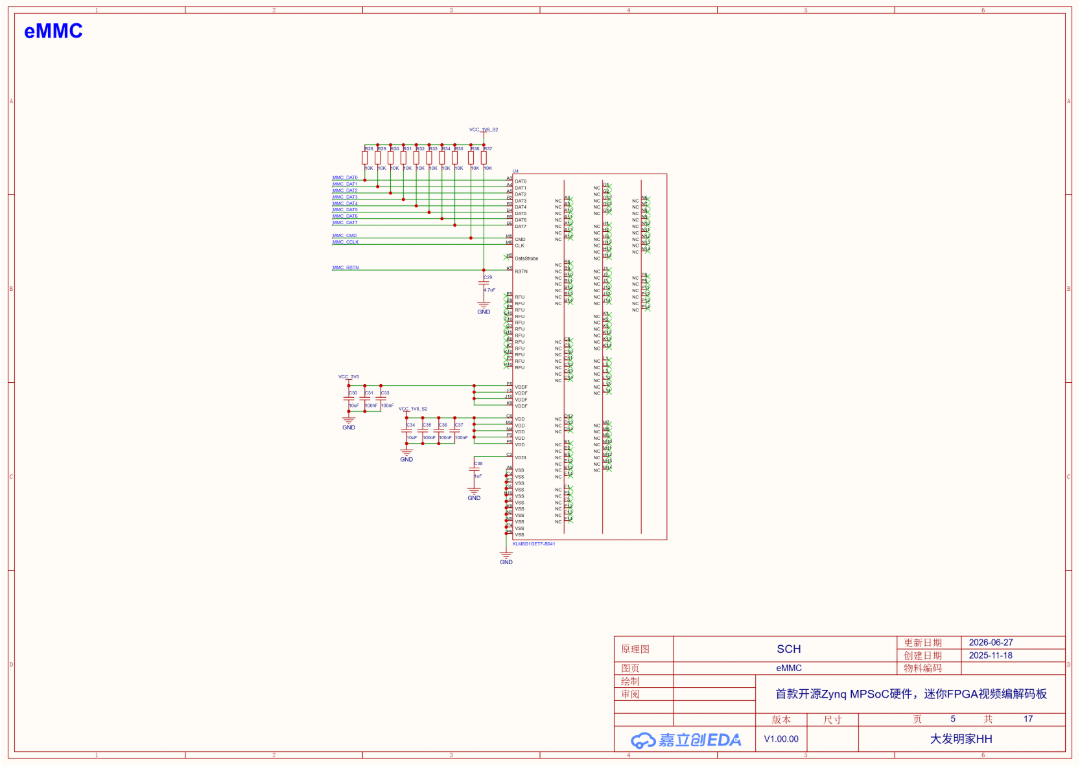

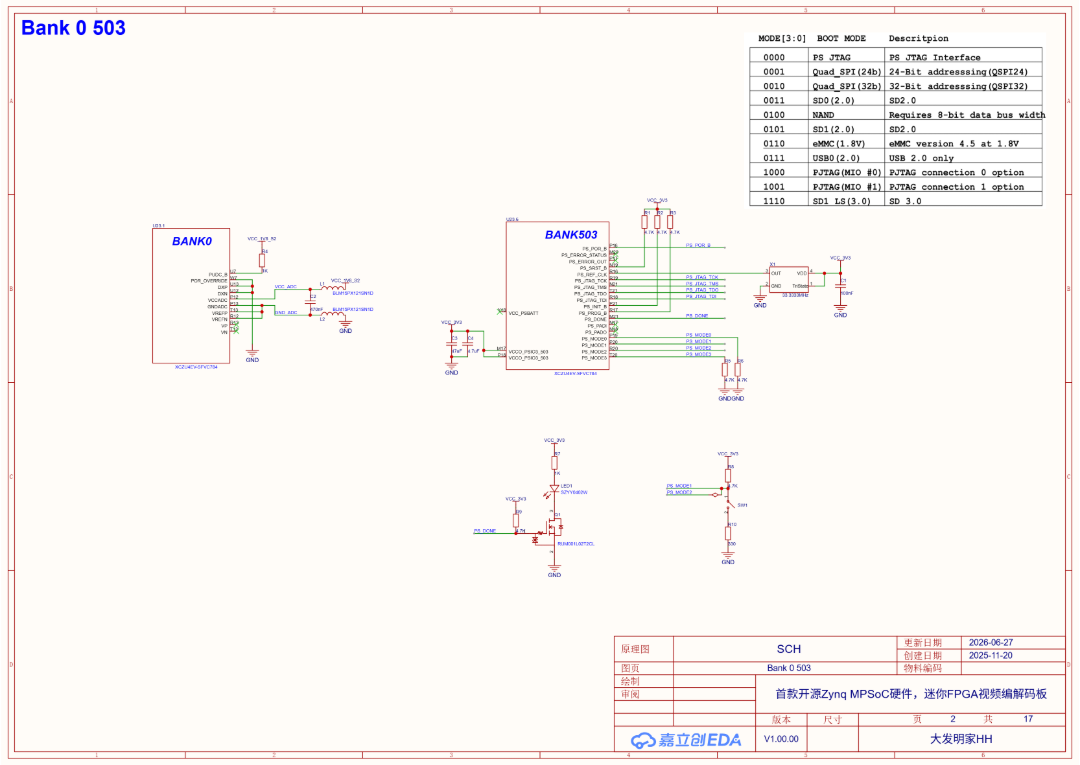

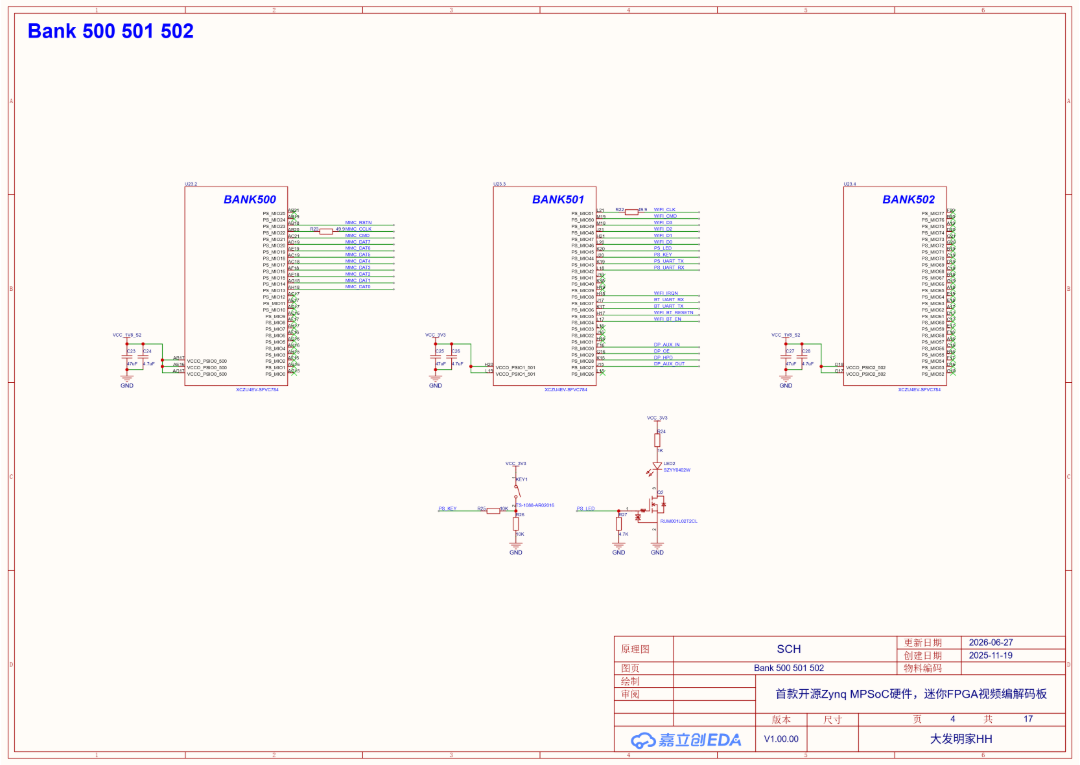

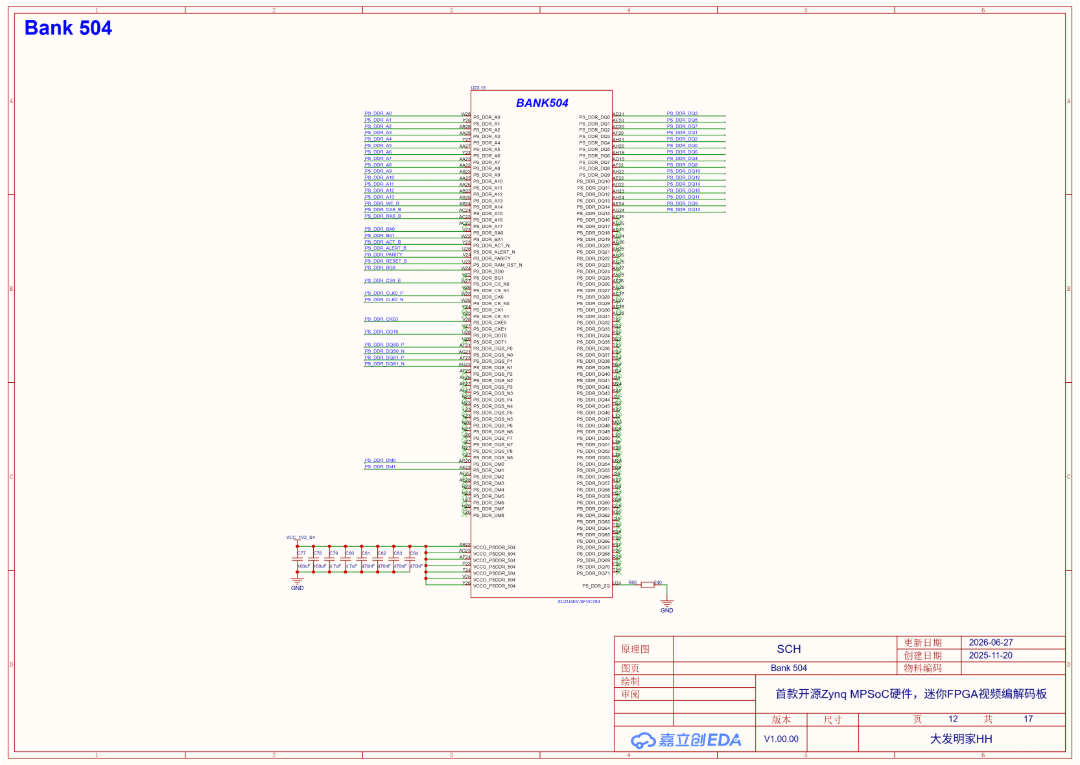

存储配置： 板载 1GB PS 端 DDR 内存与 8GB eMMC 大容量存储，满足 Linux 系统运行与视频缓存需求。
-
视频输入/输出：
-
-

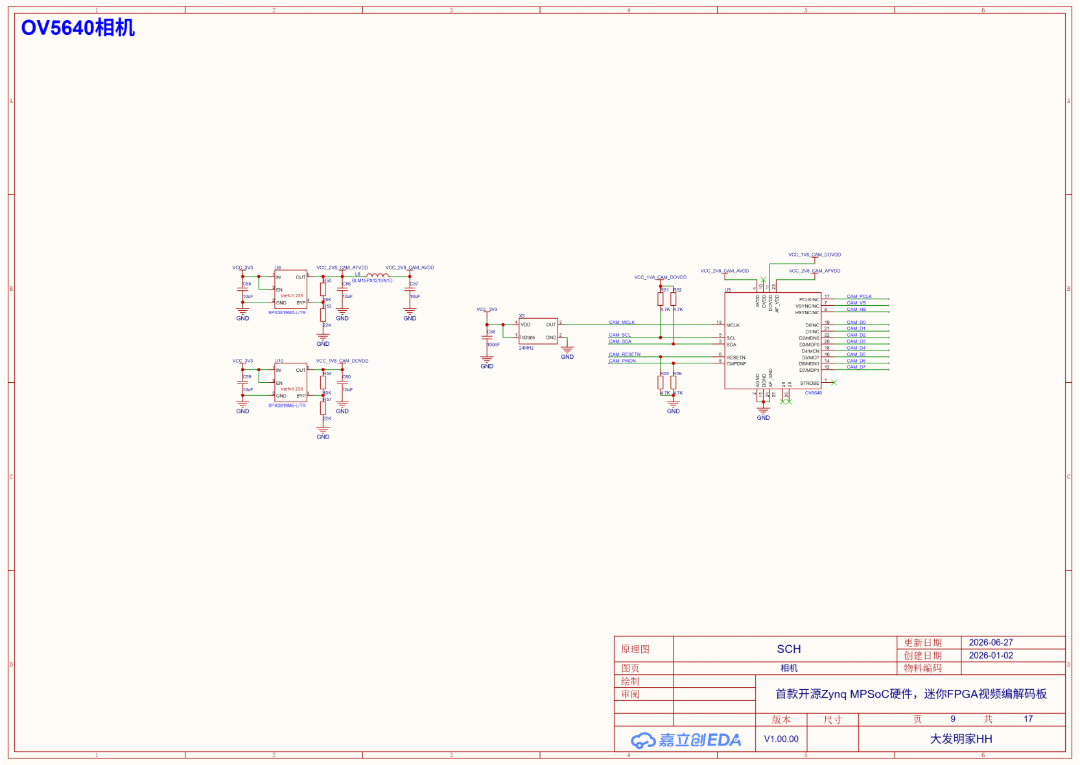

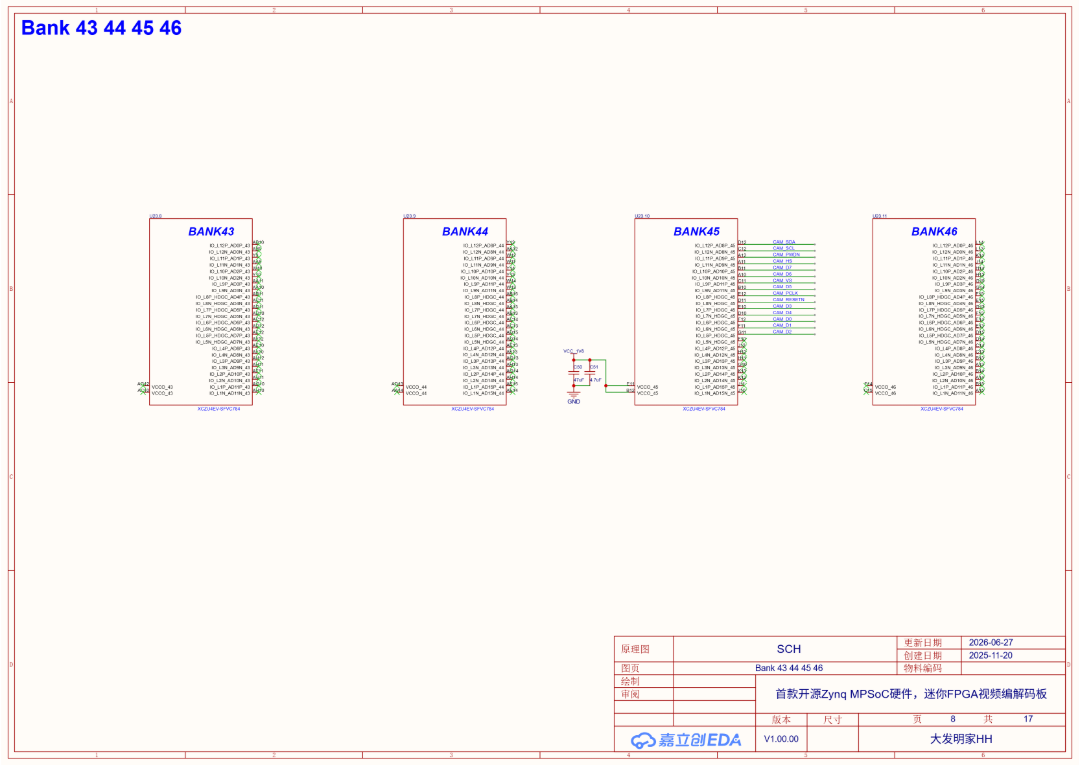

输入：搭载 DVP 接口的 OV5640 相机模块，实现开机即用的图像采集。
-

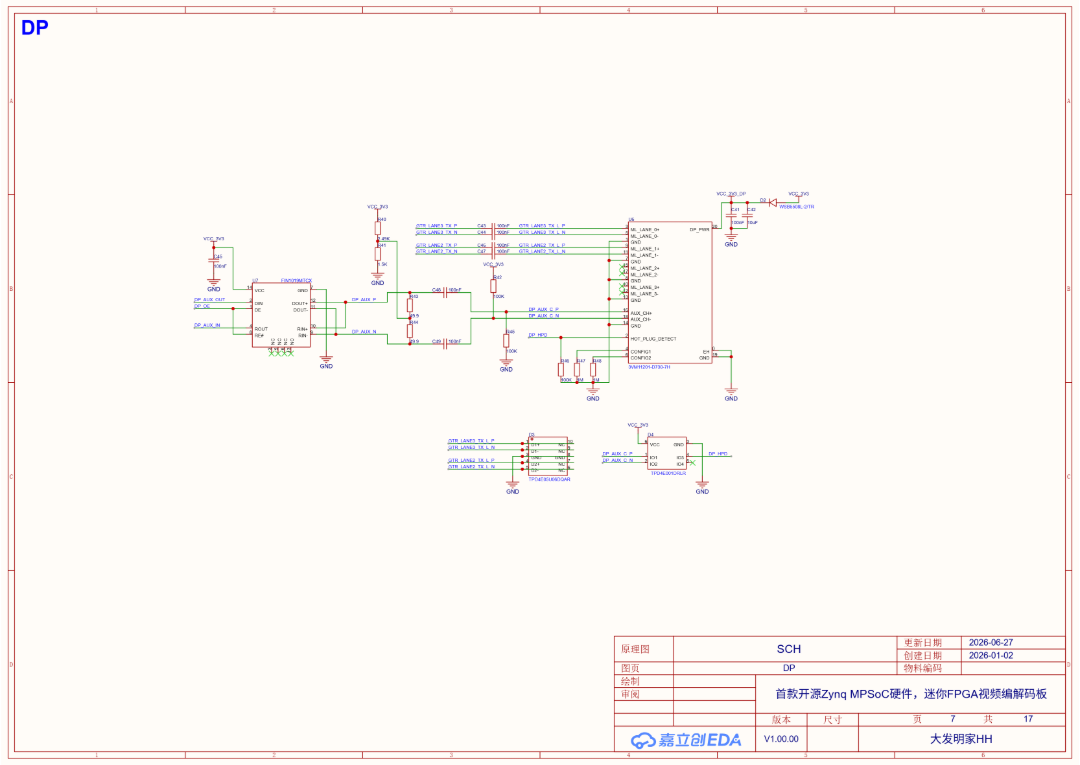

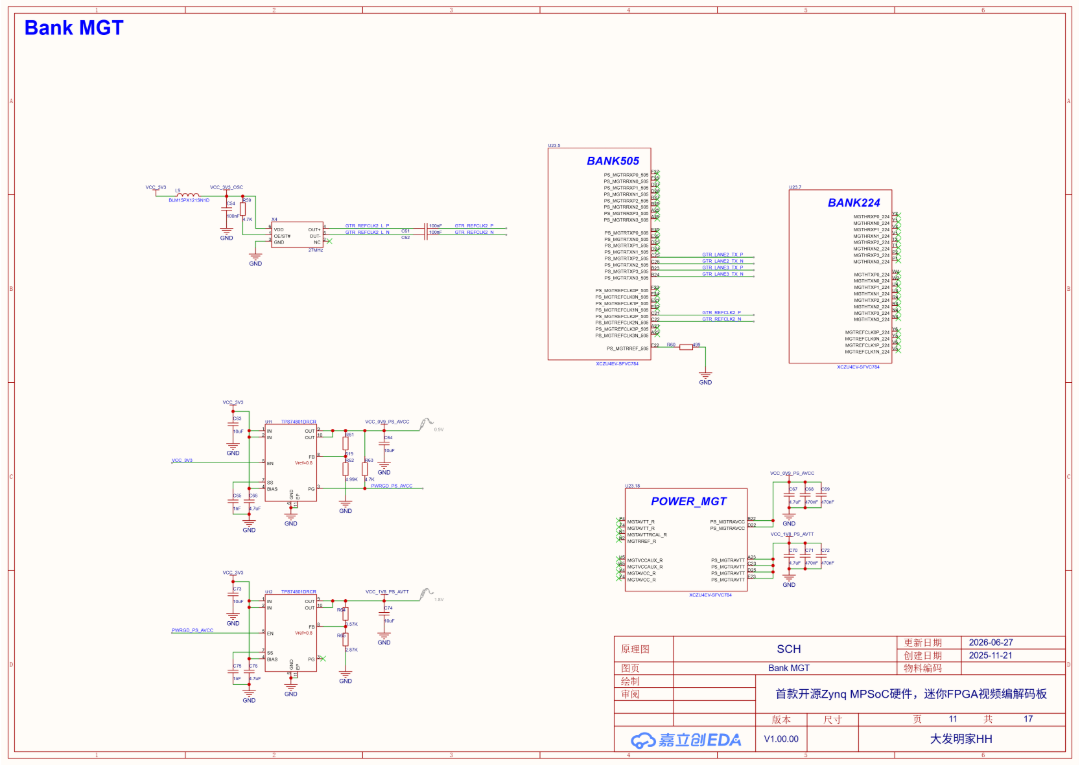

输出：集成 Mini DP (DisplayPort) 接口，支持高清视频图像输出。
-
-

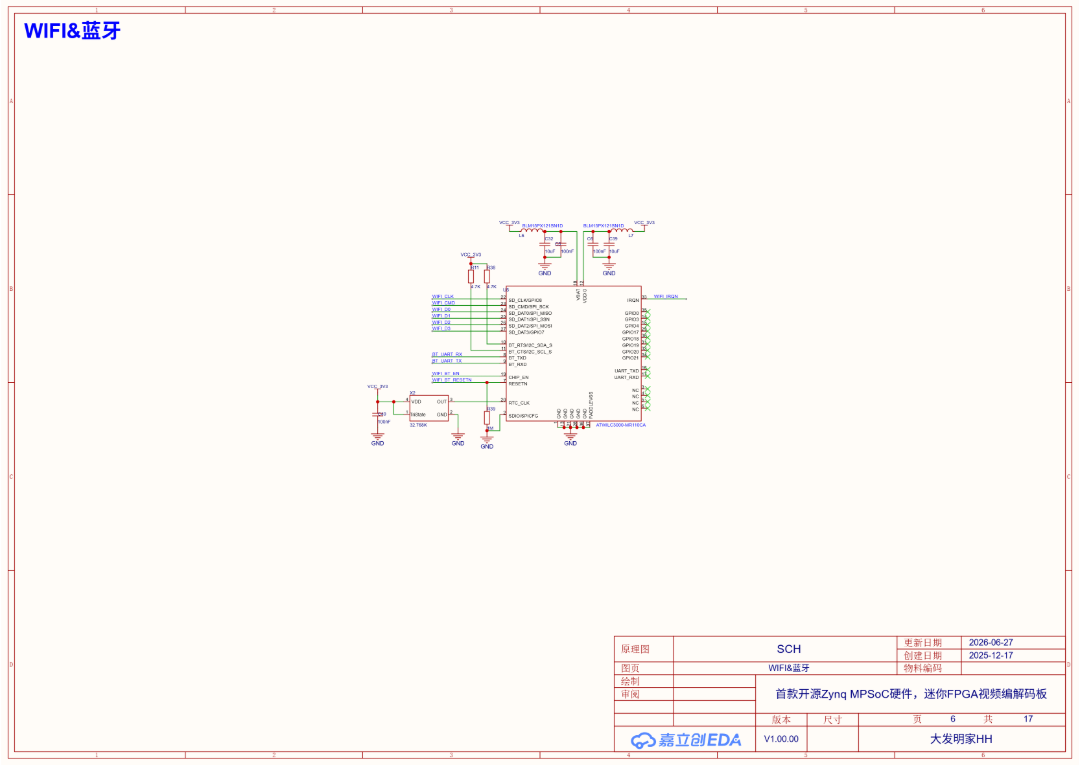

无线通信：板载WIFI芯片，轻松实现无线图传与网络接入。
-

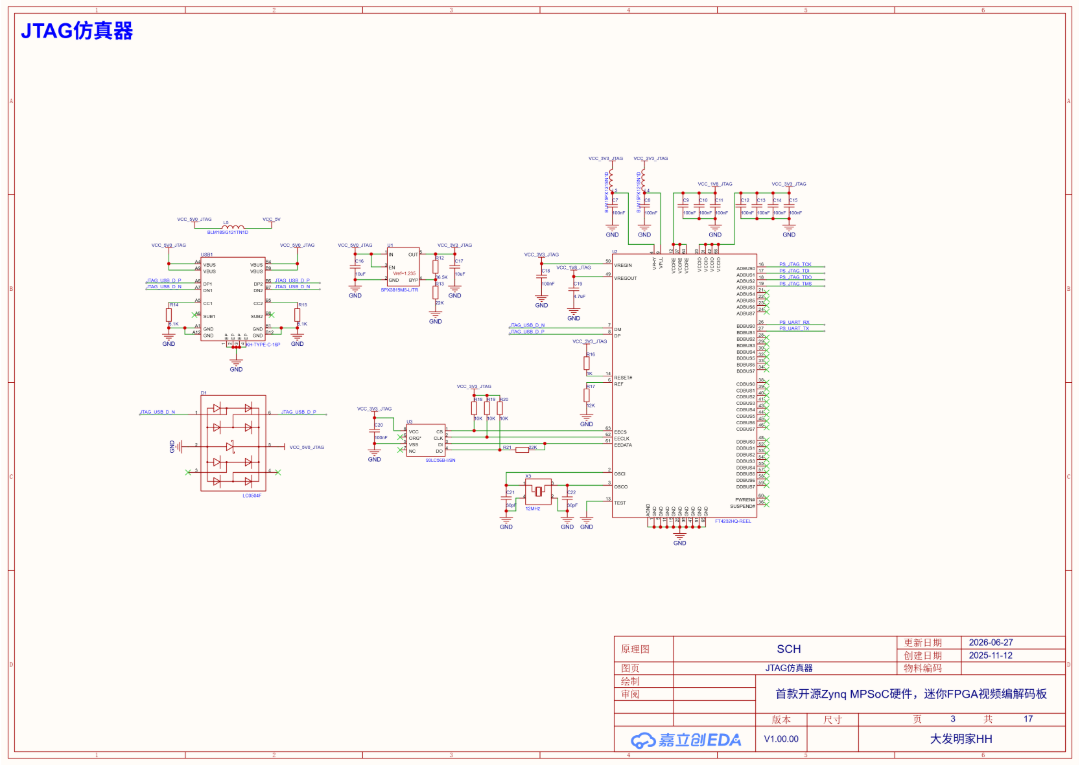

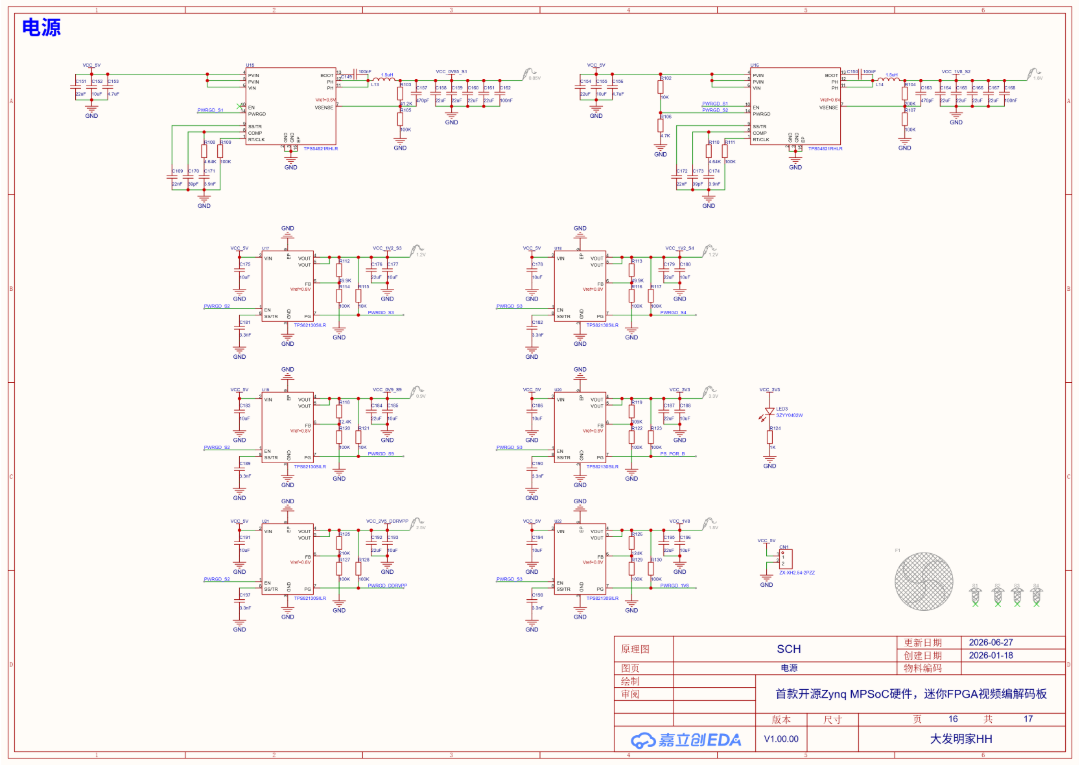

一体化调试： 板载 FT4232 芯片，直接在板卡上集成了 JTAG 仿真器 与 串口 功能，只需一根 TypeC 线即可完成供电、调试与下载，彻底告别外置下载器！
-

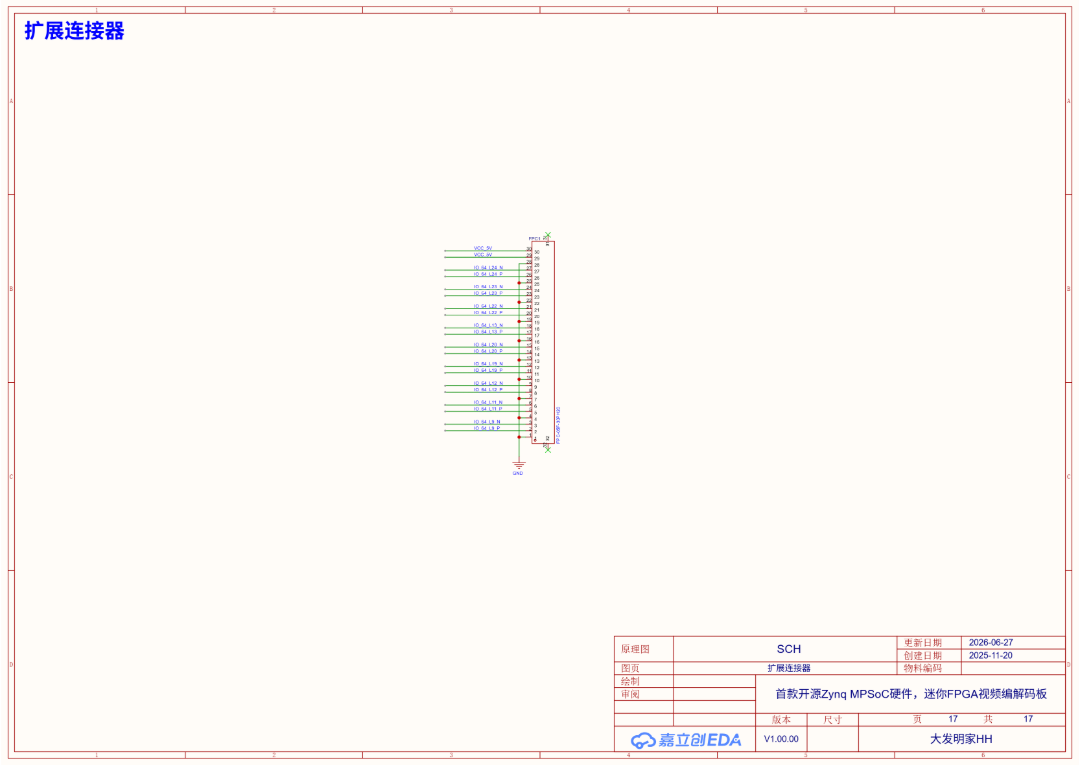

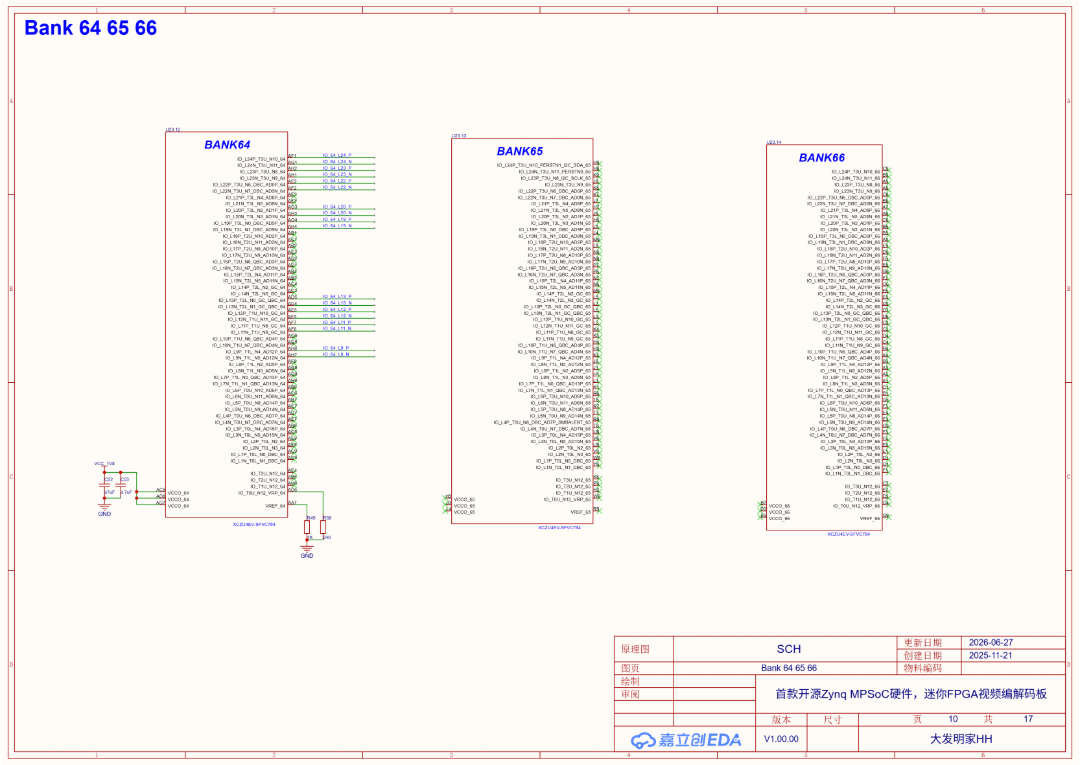

外设扩展： 预留 30-pin 外扩连接器，引出剩余可用 IO 资源，方便后期进行二次开发与子卡拓展。
设计原理
这个设计的核心思想是——FPGA负责“高速实时处理”，ARM负责“系统和应用”，VCU负责“视频压缩”。
啥意思？举个例子
当它捕捉到第一帧画面，工作流是这样的：摄像头 → FPGA做降噪/缩放/识别 → DDR → VCU压成H.264 → Wi-Fi发到电脑。
从而形成完整的视频采集—处理—编码—传输/显示平台。
这样相比纯ARM软件处理，延迟更低、CPU占用更低，也更适合机器视觉和实时图传。

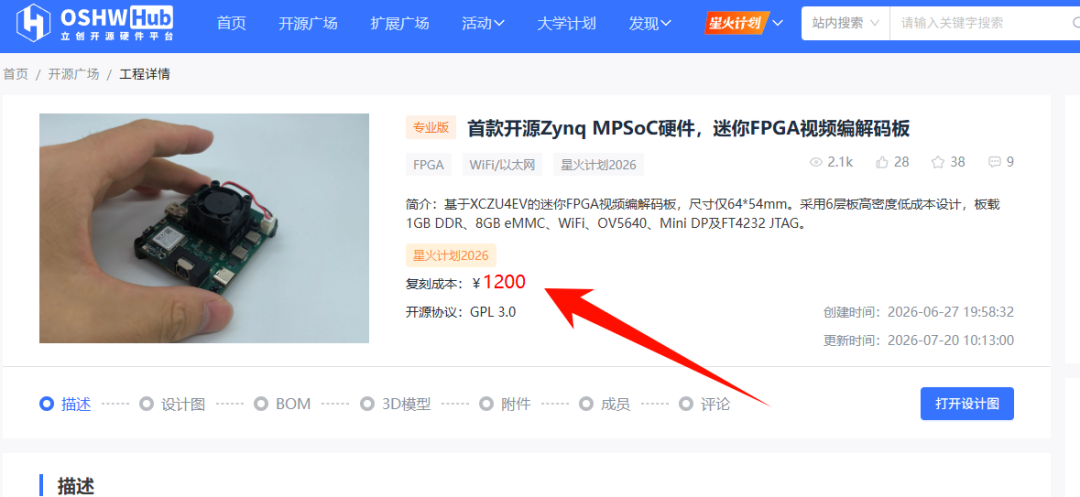

作者公布的DIY成本为1200元。
本文旨在推荐开源作品+分析硬件方案。
如果你想深入学习：
作者在开源网址还分享了——完整调试与复刻指南，包含环境与资源准备、硬件连接与底层初始化、基础逻辑与 Vivado 工程验证、核心功能实验与应用验证、已知局限性与复刻“避坑”指南。
如果你想给作者点赞，也欢迎前往开源网址▼
怎么样？你喜欢这个项目吗？你会想复刻吗？
如果你想给作者点赞or深入学习，欢迎前往开源网址~
