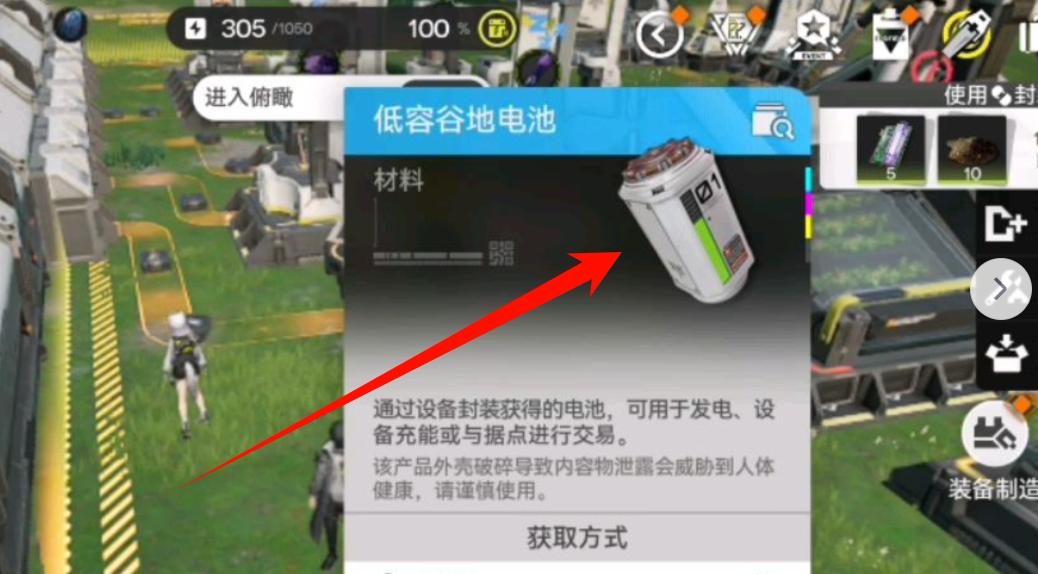

这，是《明日方舟：终末地》里的“谷地电池”↓

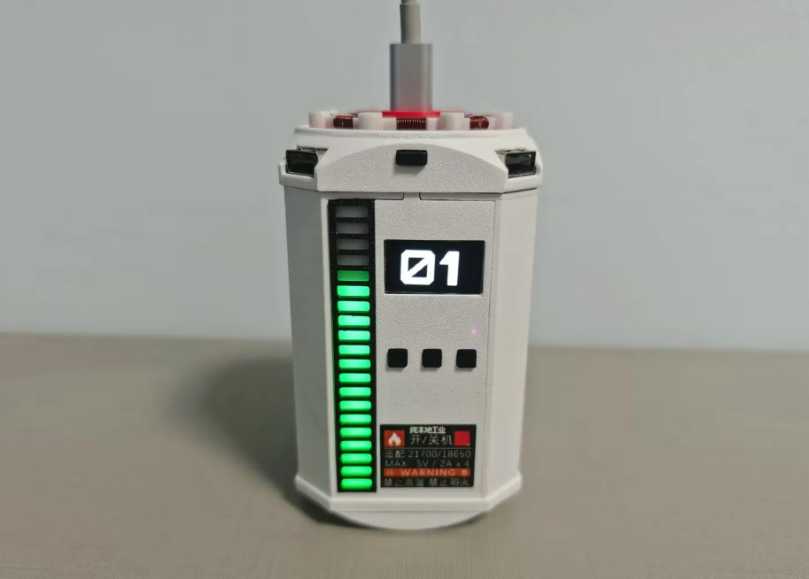

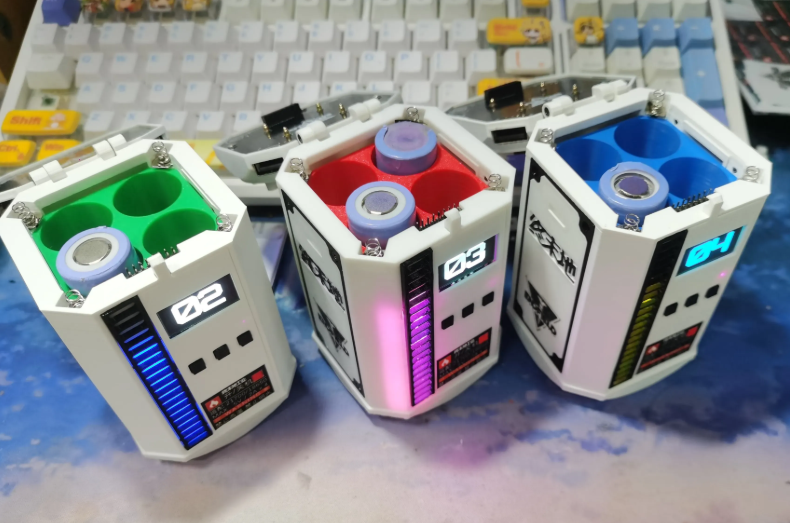

这，是小伙手搓的谷地电池↓
！！！！
magic！
谁说科技不是一种“魔法”呢
这都能做出来啊！
请看VCR▼
如你所见，它的功能是：
-
支持4路独立供电：1个电池，对应一个USB-A供电口，放4颗电池，4个口都能用，放3颗，只有对应的3个口能用。
-
能给手机、蓝牙音箱/耳机、开发板等设备供电
-
每颗电池规格：支持平头21700锂电池，BOM推荐使用约4000mAh电芯
-

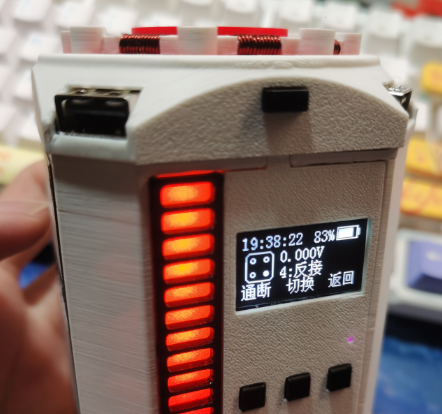

自带屏幕：可查看万年历，显示数字，时间，设备电压状态，电量等信息
小编突然出现的OS：
相当于，它是一个四合一的充电宝？好像很实用的样子啊！颜值还这么高……
接下来，咱就研究一下，它具体是咋设计的？这样4口独立供电，有啥好处？
作者用嘉立创EDA设计的PCB，有2块，尺寸都支持免费打样。
协议核心板
这块板主要用于实现显示、灯效、按键和电池管理控制中心

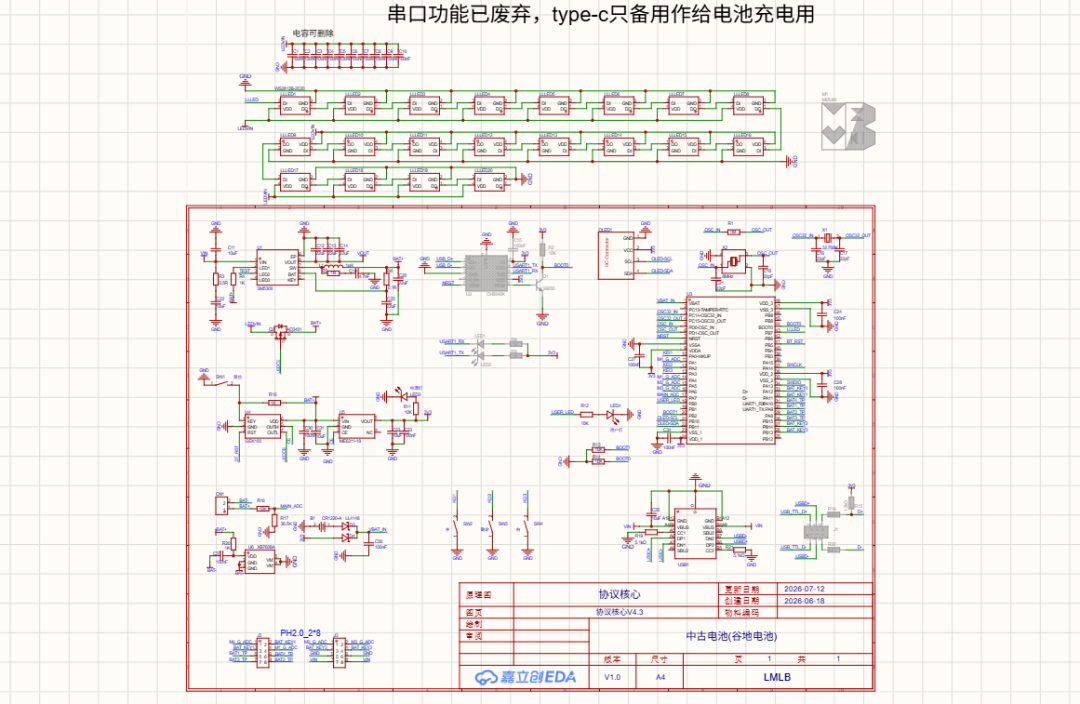

原理图

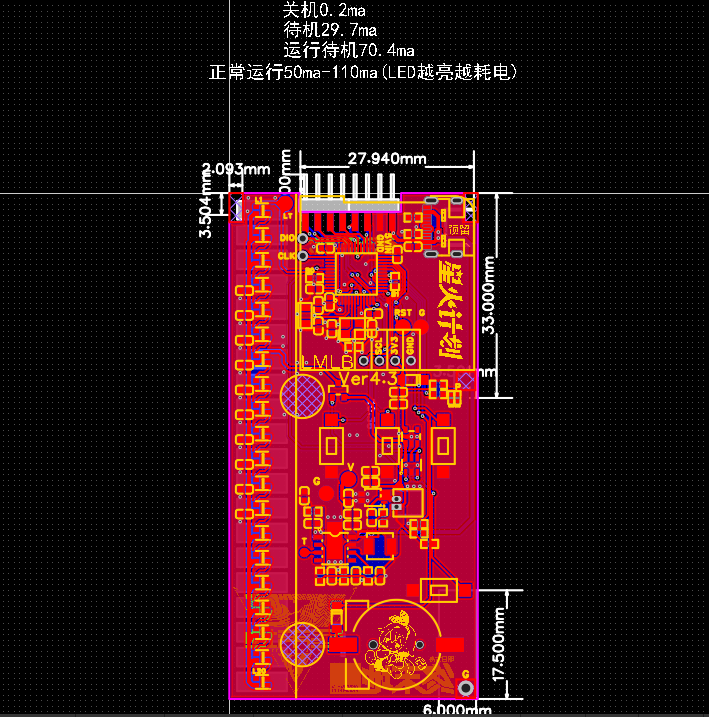

PCB图
封装机/电池仓板
这块板负责给每节电池配备一套独立的充放电电路，实现充电和对外供电

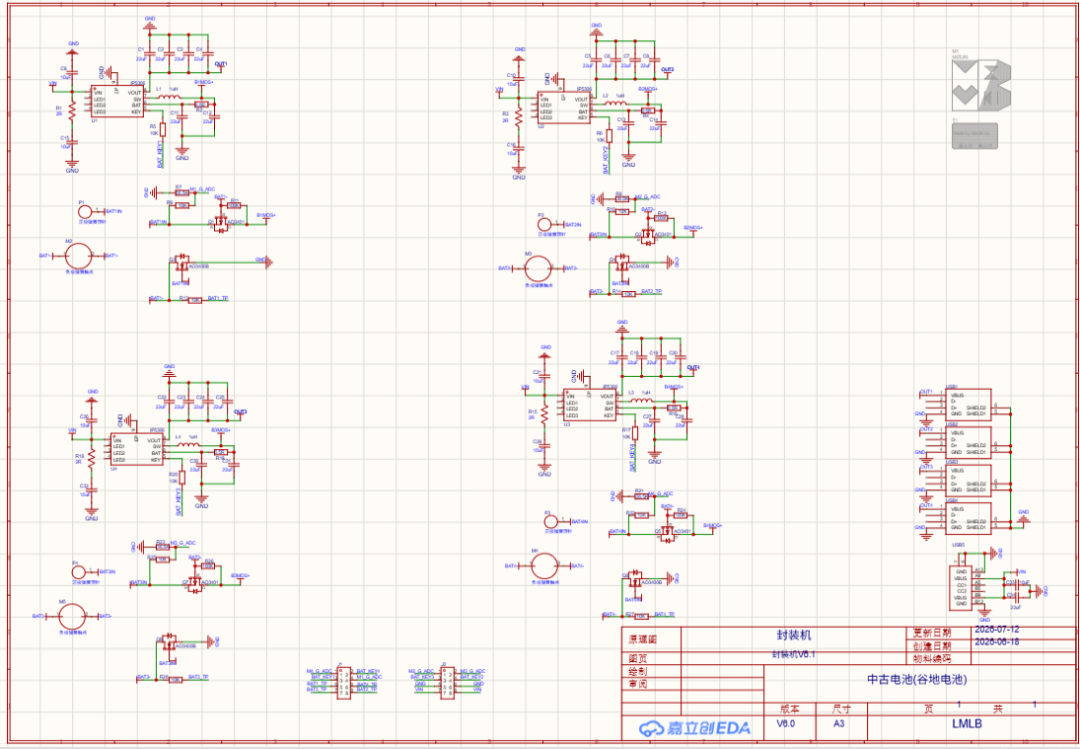

原理图

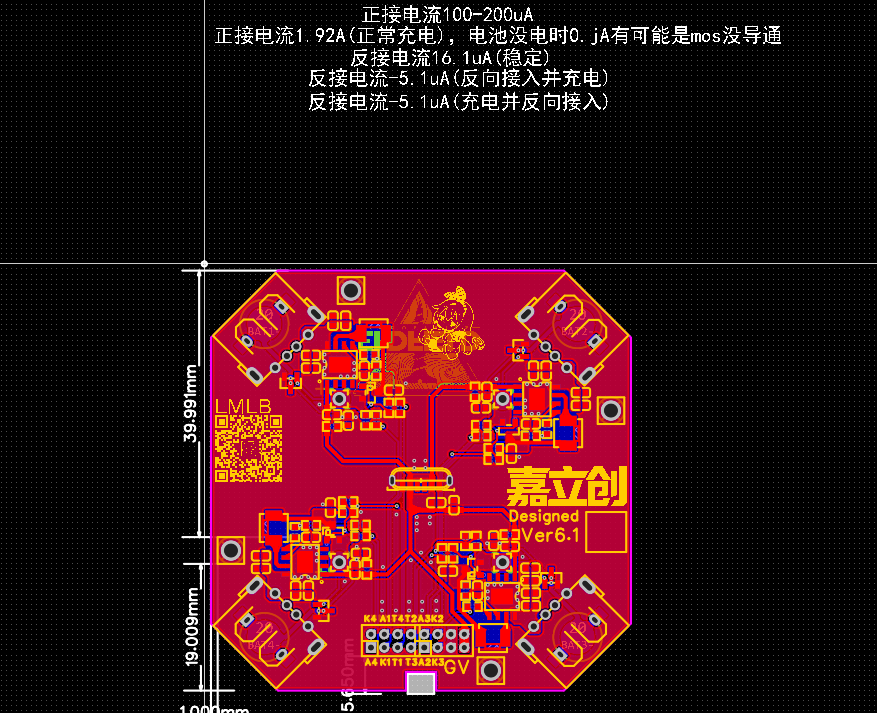

PCB图
硬件参数
-
主控：STM32F103C8T6
-
主电池：4节平头21700锂电池，推荐单节4000mAh
-
控制系统电池：1块40×30×5mm、650mAh锂电池
-
时钟备用电池：CR1220纽扣电池
-
充电输入：1个Type-C，只有充电功能，不支持数据通信
-
电源输出：4个USB-A，分别对应4节21700电池
-
输出电压：普通USB 5V输出
-
输出能力：芯片理论单路约2A～2.4A，但项目存在大电流断电问题
-
显示屏：0.96英寸白色OLED，I²C接口
-
灯光：20颗WS2812B-2020可编程RGB灯珠
-
操作：4个按键：复位、左、右、确认
-
电池检测：STM32分别采集4节电池电压
-
防护：电池反接、防反充和基础过充过放保护
-
时钟：32.768kHz晶振＋CR1220，支持掉电走时
-
主晶振：8MHz
-
待机功耗：关机电流约0.4mA
-
外壳：PLA 3D打印外壳
它的设计思路很常见
该设计通过一个Type-C输入5V，为4节21700电池分别充电；接着，再通过每路充放电芯片，将每路电池的3.7V升压至5V，实现通过独立的USB-A口输出给手机等设备供电的使用场景。
STM32则负责检测四节电池电压、控制各路开关，并驱动OLED屏、按键和RGB灯；实现交互效果。
但也有不常见的地方：
——它四节电池完全独立。
它不像普通充电宝那样，把多节电池并联。
它的四节电池互不串联也不并联，相当于四个独立充电宝共用一套控制系统。
这样做的好处是。
每节21700都有独立的充电、升压、保护和USB输出通道，于是它可以使用容量、健康程度不同的中古电池，且互相不会直接影响。
用大白话说，项目整体的使用寿命，不受电池健康程度影响，维修的时候，也不用暴力拆壳。
但在供电场景下的劣势也很明显，充手机，需要消耗2-3个电池的电量，还要反复转接USB口，没那么方便。

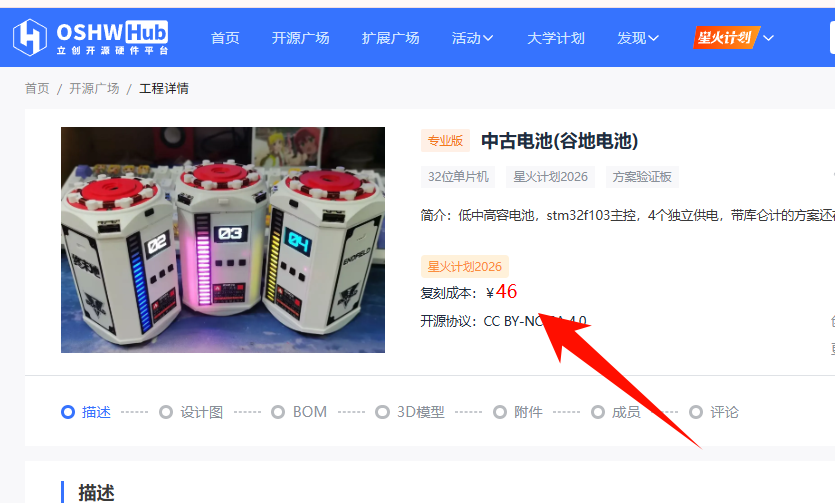

因此，它做为多槽独立供电方案的学习和验证平台，或者游戏道具、桌面摆件、低功率应急电源玩玩还是阔以的。毕竟它的DIY成本也就46元左右：
但真要供电，还是充电宝好使。
你怎么看？
本文旨在分享有趣的开源作品，并研究分析其硬件设计方案。
作者开源了外壳、电路、固件。如果你想复刻，或想深入了解这个作品，欢迎前往开源网址~
怎么样？你喜欢这个项目吗？你会想复刻吗？如果你拥有这个“充电宝”，你会在什么场景下使用？欢迎在评论区一起探讨！
如果你想给作者点赞or深入学习，欢迎前往开源网址~
