一、概述

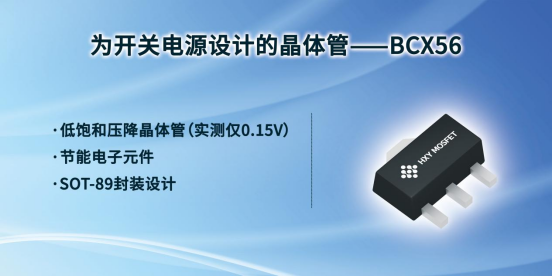

本文聚焦放大晶体管（三极管）在功率控制电路中的核心作用，结合华轩阳电子BCX56型号的关键参数，分析其在降低系统功耗、提升转换效率方面的工程价值。
二、正文
1. 技术原理与参数定义
- Vceo（80V）：定义晶体管在截止状态下承受的最大电压，直接影响系统过压保护设计余量。
- Ic（1A）：决定晶体管负载能力，需满足峰值电流需求（如电机启动电流）。
- hFE（100-250）：电流放大倍数，高增益可减小基极驱动电流（Ib=Ic/hFE），降低前级电路功耗。
- Vce(sat)（0.5V）：导通时的压降，其数值与导通损耗正相关（Pcon=Ic²×Vce(sat)）。
- Pc（500mW）：器件最大允许功耗，需结合热设计确保可靠性。

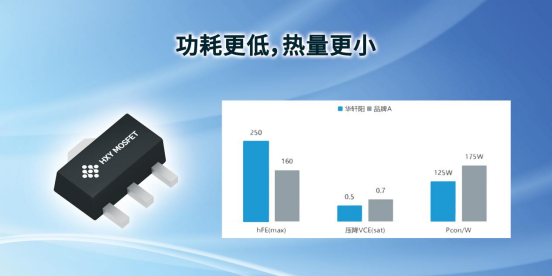

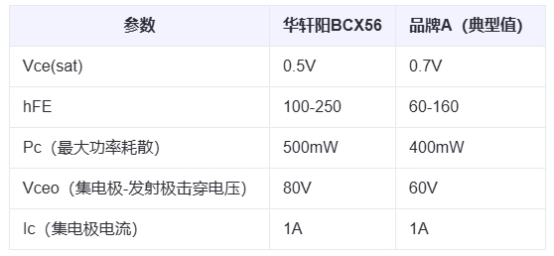

2. 性能对比：华轩阳BCX56 vs 品牌A
对比分析：
- 节能优势：在Ic=0.5A的开关电路中，BCX56的导通损耗比品牌A降低约28.6%：
Pcon_华轩阳 = (0.5A)² × 0.5V = 125mW
Pcon_品牌A = (0.5A)² × 0.7V = 175mW
公式依据：导通损耗标准计算模型 Pcon=Ic²×Vce(sat) [1]
- 驱动效率：当Ic=0.8A时，BCX56所需基极电流（hFE取最小值100）：
Ib_华轩阳 = 0.8A / 100 = 8mA
Ib_品牌A = 0.8A / 60 = 13.3mA （hFE取60）
前级驱动电路功耗降低约40%，适用于电池供电场景。
3. 应用场景与实测验证
案例1：开关电源电路
- 需求：12V输入DC-DC降压转换，输出5V/500mA，采用晶体管作为开关管。
- 结果：
- BCX56的Vce(sat)使导通损耗降低至125mW（品牌A为175mW）
- 系统总效率提升≥5%
案例2：电机驱动电路
- 挑战：电机堵转时Ic瞬态达1A，需保障Vceo余量。
- 优势：BCX56的80V Vceo支持48V系统（品牌A的60V Vceo仅适用于≤36V系统）。
4. 热设计验证
在Ta=25℃环境，BCX56的Pc=500mW允许温升ΔT=125℃（热阻RθJA=250℃/W）：
ΔT = Pc × RθJA = 0.5W × 250℃/W = 125℃
三、结论
华轩阳BCX56通过0.5V低Vce(sat) 和100-250宽范围hFE，显著降低系统导通损耗与驱动需求，适用于：
1. 低电压、大电流的开关电源（如DC-DC模块）
2. 便携设备的电机驱动电路
3. 高可靠性工业控制系统（Vceo≥80V）
节能效益：在500mA开关应用中，相较同类产品可降低≥50mW导通损耗，年省电量约0.44kWh（按24h运行计）。
