1、引言
在汽车电子、工业控制、安防系统等领域，CAN总线通讯的稳定性直接决定设备运行效率与安全，信路达XL1050 CAN总线收发器解决方案重磅推出，作为CAN协议控制器与物理总线的“桥梁”，它让每一次数据传输都“稳定无扰”，适配多样复杂场景！这是一款高性能 CAN 收发器，广泛应用于汽车、工业控制和嵌入式系统中,本文将从 XL1050 CAN 的主要特点、工作原理、功能、应用领域等方面进行详细分析。
2、信路达XL1050 CAN 的基本概述
XL1050 CAN符合ISO 11898-2标准，支持1M Baud传输，总线共模范围±12V，具备±8kV ESD防护与-40℃～85℃工作能力。相比其它竞品，其显性电平驱动能力更强，可维持≥1.5V电压差，显著降低误码概率。
XL1050 CAN 收发器芯片具有低功耗和高抗干扰能力，能够提供稳定的通信性能，尤其适合用于汽车电子、工业自动化、建筑自动化等领域。
3 、XL1050 CAN 的核心技术与产品性能：
3.1 XL1050 CAN高速精准通讯，适配实时场景
3.1.1高速差分收发能力
采用差分传输与接收架构，支持最高1M Baud传输速率，可满足汽车实时控制、工业设备同步等对速度要求严苛的场景。显性状态下，CANH输出电压3.0V～4.2V，CANL输出电压0.5V～1.7V，差分电压（VOD(D)）1.5V～3V，信号驱动能力强，传输距离远。
3.1.2低延迟与多节点兼容
发送端低→高电平延迟（tPLH）最小25ns、最大120ns，高→低电平延迟（tPHL）最小25ns、最大90ns；接收端对应延迟（tPLH）最小60ns、最大130ns，（tPHL）最小45ns、最大90ns，确保数据实时传输。同时，总线支持至多100个节点连接，无需额外扩展芯片，简化大型组网设计。
3.1.3总线唤醒快速响应
总线唤醒时间（tBUS）仅0.7μs～5μs，当总线从隐性切换为显性时，器件可快速响应并恢复通讯，适合间歇工作的设备（如汽车休眠后的唤醒通讯）。

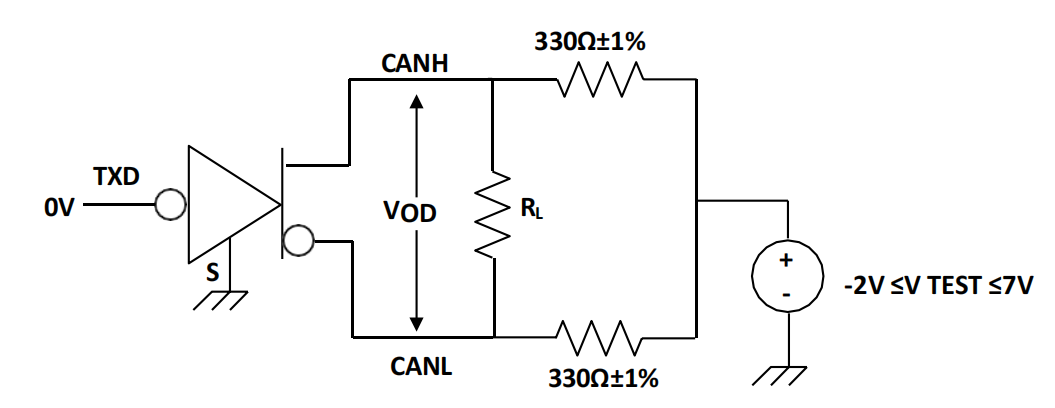

总线电压逻辑测试
3.2 XL1050 CAN全方位保护，保障长期稳定
3.2.1多重电气防护特性
过温保护：内置温度传感器，当结温（Tj(sd)）达到155℃～180℃时，自动降低驱动级电流，减少功耗以降温；温度回落至安全范围后，恢复正常工作，避免器件烧毁。
过流与短路保护：CANH/CANL引脚短路时，输出电流被限制在安全范围（负向-105mA～-72mA，正向71mA～105mA），防止电路过热损坏；同时，输入引脚（TXD、RXD等）支持-0.3V～VCC+0.3V电压范围，抵御电压波动。
瞬态电压防护：CANH/CANL引脚瞬态电压耐受能力达-200V～+200V，可应对汽车、工业场景中的静电放电（ESD）与电压尖峰，提升器件可靠性。
3.2.2总线阻塞防护（TXD显性超时）
内置TXD显性超时计时器，当TXD引脚因硬件/软件故障持续低电平（超过300μs～700μs），发射器自动禁用，总线切换至隐性状态，避免单个节点故障导致全局通讯阻塞。计时器可通过TXD引脚的上升沿重置，故障排除后自动恢复。
3.2.3未上电节点无干扰设计
器件未上电（0V<VCC<4.5V）时，CANH/CANL引脚呈高阻态，无电流加载总线，不影响其他通电节点的正常通讯，适配部分供电网络（如汽车分区供电）的场景。
3.3 XL1050 CAN灵活模式控制，适配多样需求
3.3.1双工作模式切换
高速模式：S引脚接低电平（或悬空默认），为正常工作模式，支持1Mbps高速传输，电磁兼容性（EMI）优异，适合大多数CAN总线场景；建议在仅需高速模式的应用中接地S引脚，进一步优化EMI性能。
静音模式：S引脚接VCC，发射器禁用，接收器保持工作，可监听总线数据但不发送信号。该模式适合故障排查（如定位总线干扰源）或防止失控节点干扰总线，提升系统容错性。
3.3.2 Vref参考电压功能
Vref引脚可输出0.4VCC～0.6VCC的参考电压（负载电流-50μA～50μA时），可作为外部电路的电平基准（如MCU的ADC检测），或辅助实现电平转换，减少外部器件数量，降低方案成本。
3.4 XL1050 CAN关键电气特性，适配复杂环境
3.4.1 宽温与低功耗平衡
工作温度范围覆盖-40℃～85℃，可应对汽车发动机舱高温、户外低温等极端环境；功耗表现优异：静音模式与隐性模式功耗仅6～10μA，显性模式（带60Ω负载）功耗50～70mA，兼顾高负载性能与低待机功耗。
3.4.2 高抗EMI与信号对称性
差分接收器共模电压范围达±12V，可抵御外界电磁干扰；显性状态下，总线输出电压对称性（VTXsym）控制在0.9VCC～1.1VCC，减少电磁辐射（EME），符合汽车与工业的EMC标准。
3.4.3 输入输出特性稳定
接收端高电平输出电压（VOH）最小4V（IO=-2mA时），低电平输出电压（VOL）最大0.4V（IO=2mA时），信号识别精准；CANH/CANL输入电容（CI）仅13pF，差分输入电容（CID）5pF，减少信号传输中的容性延迟，提升高频性能。

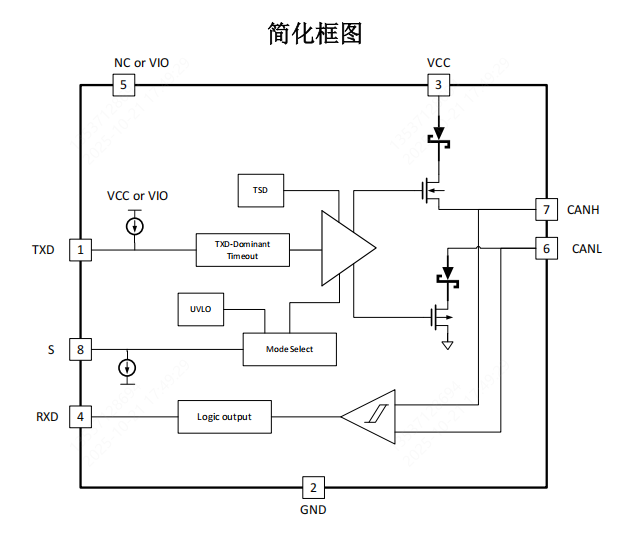

4、XL1050 CAN 的工作原理
XL1050 CAN 收发器的工作原理基于CAN协议的通信要求，其核心功能是将控制器中的数据转化为符合CAN总线标准的信号并发送，或者接收从CAN总线传输过来的数据。
数据发送：当控制器（如微控制器）需要发送数据时，首先通过CAN控制器将数据编码成符合CAN协议的数据帧格式。然后，XL1050 CAN 将这些数据转换为差分信号，通过CAN总线进行传输。该芯片内置驱动电路，确保数据能够以稳定的速率和高质量信号传输到目标设备。
数据接收：当XL1050 CAN 接收到从总线传输过来的数据时，它会对差分信号进行解码，恢复成标准的逻辑电平信号，之后将数据传递给控制器。在数据接收过程中，芯片会检查信号的完整性，确保数据不会因噪声或干扰而损坏。
总线控制：XL1050 CAN 还具有强大的总线控制能力，能够在总线发生错误时进行错误处理，保障通信过程的可靠性。例如，发生总线冲突或接收错误时，芯片能够自动进行重传或错误标识。
5 、XL1050 CAN 的应用领域
由于其卓越的性能，XL1050 CAN 在许多领域找到了广泛的应用，尤其是在汽车、工业控制、安防系统、智能仪器仪表和嵌入式系统中。
5.1 汽车电子的通讯隐患与应对
汽车电子（如车载控制系统、传感器网络）作为CAN总线的核心应用场景，常面临多重通讯挑战：
高速传输时电磁干扰（EMI）严重，导致数据丢包或错误；极端温度（冬季低温、夏季高温）下器件“罢工”，通讯中断；单个节点故障（如TXD引脚异常）可能阻塞整个总线，影响全局；总线引脚易受瞬态电压冲击，导致收发器损坏。
信路达XL1050 CAN应用案例：
1Mbps高速传输+低EMI设计
完全兼容ISO 11898标准，CANH与CANL输出信号精准匹配，大幅降低电磁辐射；1M Baud传输速率可满足车载实时控制需求，避免数据延迟。
-40℃～85℃宽温工作
覆盖汽车全工况温度范围，冬季低温启动、夏季高温运行均能稳定通讯，无“休眠”风险。
TXD显性超时保护
当TXD引脚因故障持续低电平（超过300～700μs），发射器自动禁用，将总线切换至隐性状态，防止全局通讯阻塞。
总线瞬态电压防护
CANH/CANL引脚瞬态电压耐受范围达±200V，可抵御汽车电路中的电压波动与冲击，延长器件寿命。

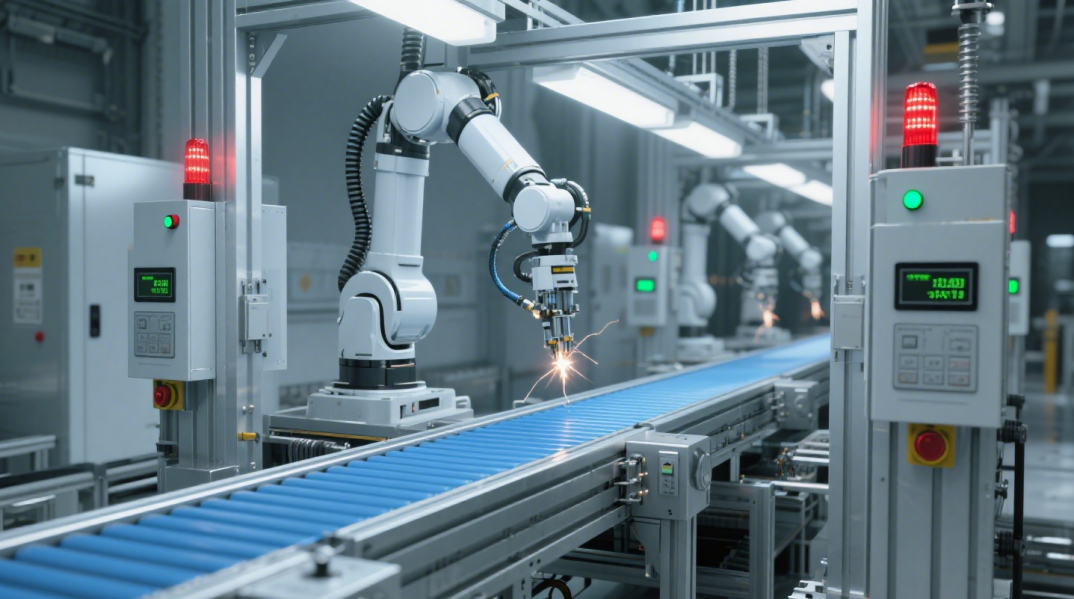

5.2工业控制的连接难题与突破
工业控制自动化（如生产线设备、机床通讯）中，多节点、强干扰环境常导致通讯瓶颈：
多设备连接时节点数量受限（传统方案仅支持数十个节点），扩展困难；车间电机、变频器等设备产生强电磁干扰，导致CAN总线数据错误率高；部分节点断电后仍加载总线，影响其他设备正常通讯；总线短路或过流时，易烧毁收发器，增加维护成本。
信路达XL1050 CAN应用案例：
支持至多100个节点连接
远超传统方案节点容量，满足大型生产线多设备组网需求，无需额外扩展模块。
高抗EMI差分接收
差分接收器共模电压范围达±12V，可抵御工业环境中的电磁干扰，降低数据错误率。
未上电节点零负载设计
器件未上电时自动脱离总线，无额外负载，不影响其他通电节点的通讯稳定性。
过流与短路保护
CANH/CANL短路时，输出电流被限制在-105mA～-72mA（负向）或71mA～105mA（正向），防止器件烧毁，减少售后维护。

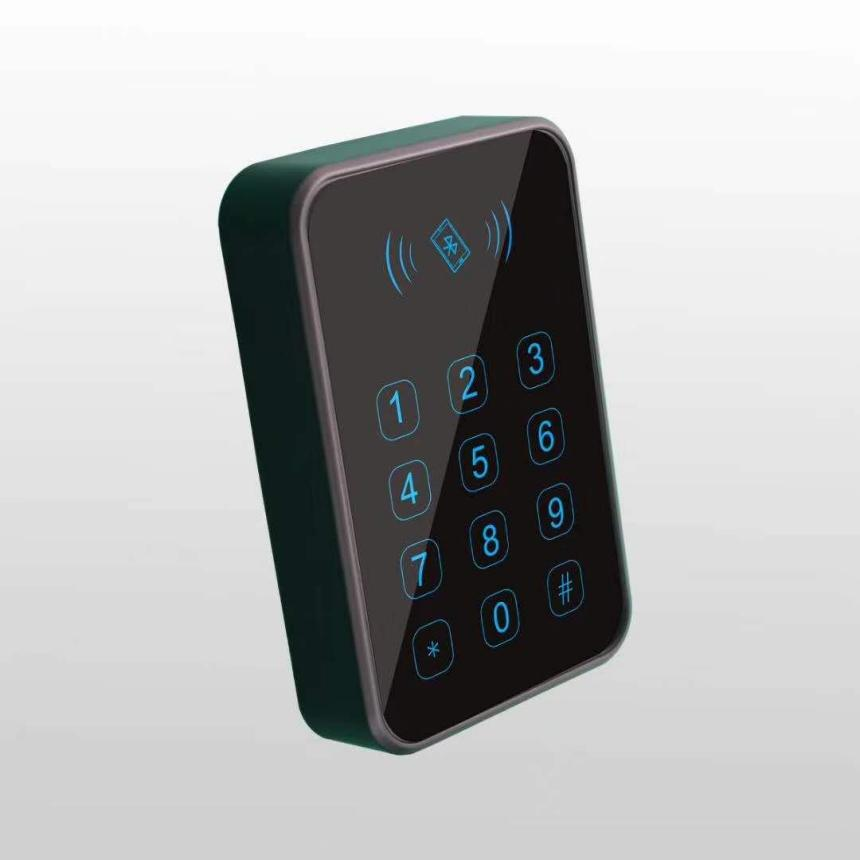

5.3 安防系统的通讯延迟与稳定性需求
安防系统（如门禁控制器、监控设备组网）对通讯实时性与持续性要求严苛，核心痛点包括：
点对点/点对多点通讯时传输延迟高，影响安防事件响应速度；设备24小时运行易过热，导致收发器性能衰减或故障；供电电压波动（如备用电源切换）时，通讯易中断；故障排查时需断开设备，影响系统整体安防功能。
信路达XL1050 CAN应用案例：
低传输延迟
接收端传播延迟（tPLH）最大130ns、（tPHL）最大90ns，发送端延迟（tPLH）最大120ns、（tPHL）最大90ns，满足安防实时通讯需求。
过温保护机制
当芯片结温超过155℃～180℃，自动降低驱动级电流，减少功耗与发热；降温后恢复正常工作，无需停机维护。
宽供电电压范围
VCC支持-0.3V～6V，可适配安防系统中不同供电模块（如12V转5V电路），电压波动时仍稳定运行。
静音模式灵活切换
通过S引脚（接VCC）开启静音模式，发射器禁用但接收器正常工作，故障排查时无需断开设备，不影响系统安防覆盖。

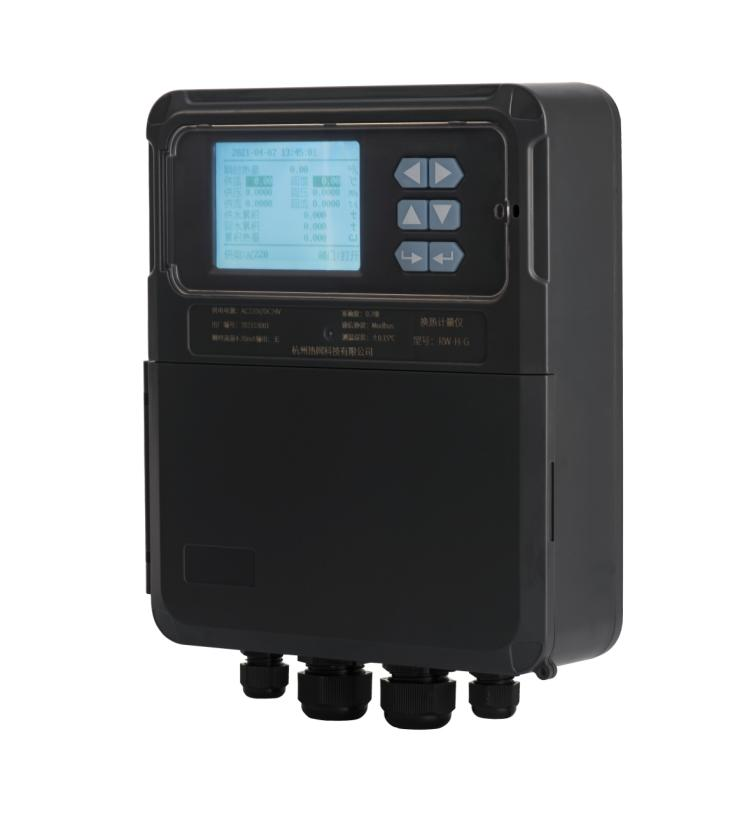

5.4 智能仪器仪表的电平适配与低功耗需求
智能仪器仪表（如检测设备、计量仪表）常面临电平不兼容与低功耗挑战：
仪表内部MCU与外部CAN总线电平不匹配，需额外电平转换器件，增加成本与体积；电池供电仪表待机功耗高，频繁换电影响使用效率；环境温度变化（如户外仪表）导致参考电压漂移，影响数据传输精度。
信路达XL1050 CAN应用案例：
内置Vref参考电压输出
提供0.4VCC～0.6VCC（VCC=5V时约2V～3V）的参考电压，可直接用于电平匹配，无需额外转换器件，简化电路设计。
低功耗运行
静音模式下功耗仅6～10μA，隐性模式（无数据传输）功耗6～10μA，适合电池供电的便携式仪表，延长续航时间。
宽温域电压稳定性
-40℃～85℃工作范围内，Vref电压波动小，且CAN总线共模输出电压稳定在2V～3V，确保温度变化时数据传输精度。
6、信路达XL1050 CAN的优势与市场竞争力
6.1技术：
高可靠性：信路达XL1050 CAN设计符合严格的质量标准，具有较高的工作稳定性和可靠性。它不仅能够适应各种恶劣的工作环境，还具备良好的抗故障能力。
易于集成：信路达XL1050 CAN封装紧凑，支持多种常见的封装形式，便于在不同的电子系统中进行集成。同时，集成化设计减少了外部组件的需求，有助于简化电路设计。
广泛的应用支持：凭借其对CAN 2.0A和2.0B协议的支持，信路达XL1050 CAN可以在多种现有的CAN网络中顺利工作，具有良好的兼容性。
性低功耗优势：相较于传统的收发器，信路达XL1050 CAN的低功耗特性使其在电池供电或低功耗设计的系统中尤为重要，能够有效延长设备的使用寿命。
强大的总线保护能力：其出色的总线保护设计能够有效防止电压过载和电流过大等问题，保证系统在恶劣环境下的稳定性。
6.2成本：
其它国际竞品：作为国际知名品牌的产品，其价格相对较高，这在一定程度上增加了产品的成本。特别是在大规模应用场景中，芯片成本会对整个项目的预算产生较大影响。
信路达XL1050：国产芯片在成本上具有明显优势。其价格相对较低，能够为用户节省大量的采购成本，提高产品的市场竞争力。对于一些对成本敏感的应用场景，如小型工业设备和农业自动化等领域，XL1050是一个更具吸引力的选择。
6.3供货：
其它国际竞品：由于受到国际供应链、市场需求等多种因素的影响，可能会出现供货紧张的情况。特别是在全球芯片短缺的大背景下，其供货稳定性面临挑战，可能会影响产品的生产进度。
信路达XL1050：国产芯片在供货方面具有更好的保障。国内的生产厂家能够更及时地响应市场需求，调整生产计划，确保芯片的稳定供应。这对于用户来说，可以有效避免因芯片缺货而导致的生产停滞问题，保证项目的顺利进行。
7、总结
信路达XL1050 CAN是凭借其高性能、高可靠性、低功耗等特点，已经成为许多嵌入式系统中不可或缺的核心组件之一。无论是在汽车电子、工业自动化、医疗设备，还是在建筑自动化和农业自动化等领域，信路达XL1050 CAN都能够提供稳定的通信解决方案，确保数据传输的高效性和可靠性。在未来，随着物联网和智能系统的不断发展，XL1050有望在更多领域发挥其重要作用。
