联晟欣连接器（深圳）有限公司坐落于：深圳市光明区,成立于2010年，是一家从事各类连接器的新产品开发、致力于连接器产品的研发与生产。公司全面推行ISO9001:2015品质管理体系，使公司产品品质不断提升，目前公司客户遍布全国各地， 部分产品远销台湾、韩国、东南亚各地，并与多家知名公司进行密切的合作，为客户持续的提供了优质产品，赢得众多的客户的信赖和赞誉。
公司从模具设计开发、五金冲压、注塑成型到成品装配，形成流程化的生产模式，拥有配套相关生产与检测设备，稳定的品质，持续为客户提供优质的产品和服务。
公司主要产品：Type-c、HDMI、TF Card、SIM Card、Micro SIM Card 、Nano SIM Card 、USB 、 轻触开关，拨码开关等各类连接器产品，本公司承诺：我们以优质的产品、具有竞争力的价格及全方位的服务，热烈欢迎您的光临！
一、什么是拨码开关？

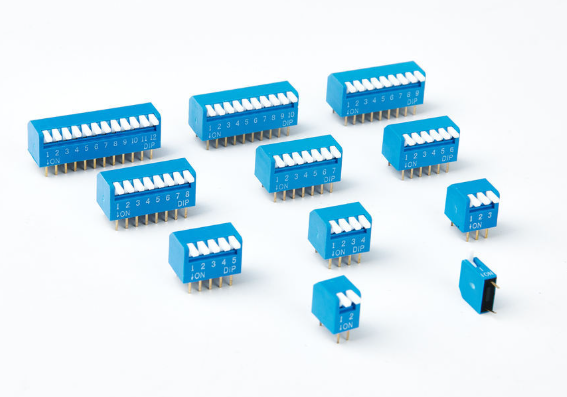

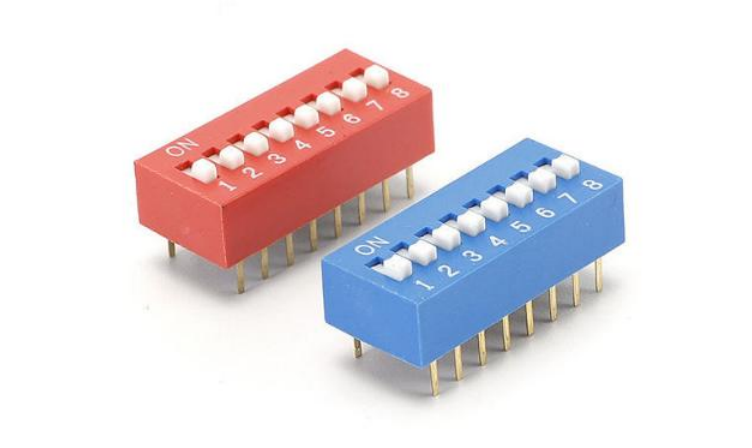

拨码开关（DIP Switch，Dual In-line Package Switch），又称指拨开关、地址开关，是一种手动操作的微型电子开关组件，采用0/1二进制编码原理，通过拨动多个独立开关单元来设定不同的电路状态。每个开关代表一个二进制位（ON=1，OFF=0），组合后可生成多种编码，用于配置设备参数或识别地址。
常见于PLC控制器、变频器、通信模块、智能家居设备及开发板中，替代传统跳线帽，提供更稳定、不易丢失的配置方案。
二、结构组成与工作原理
1. 核心结构
拨码开关通常由以下部件构成：
外壳：多为塑料材质，起保护与支撑作用
拨动杆：用户操作部件，控制内部触点通断
触点：金属材质（如银合金、镀金），决定导通状态

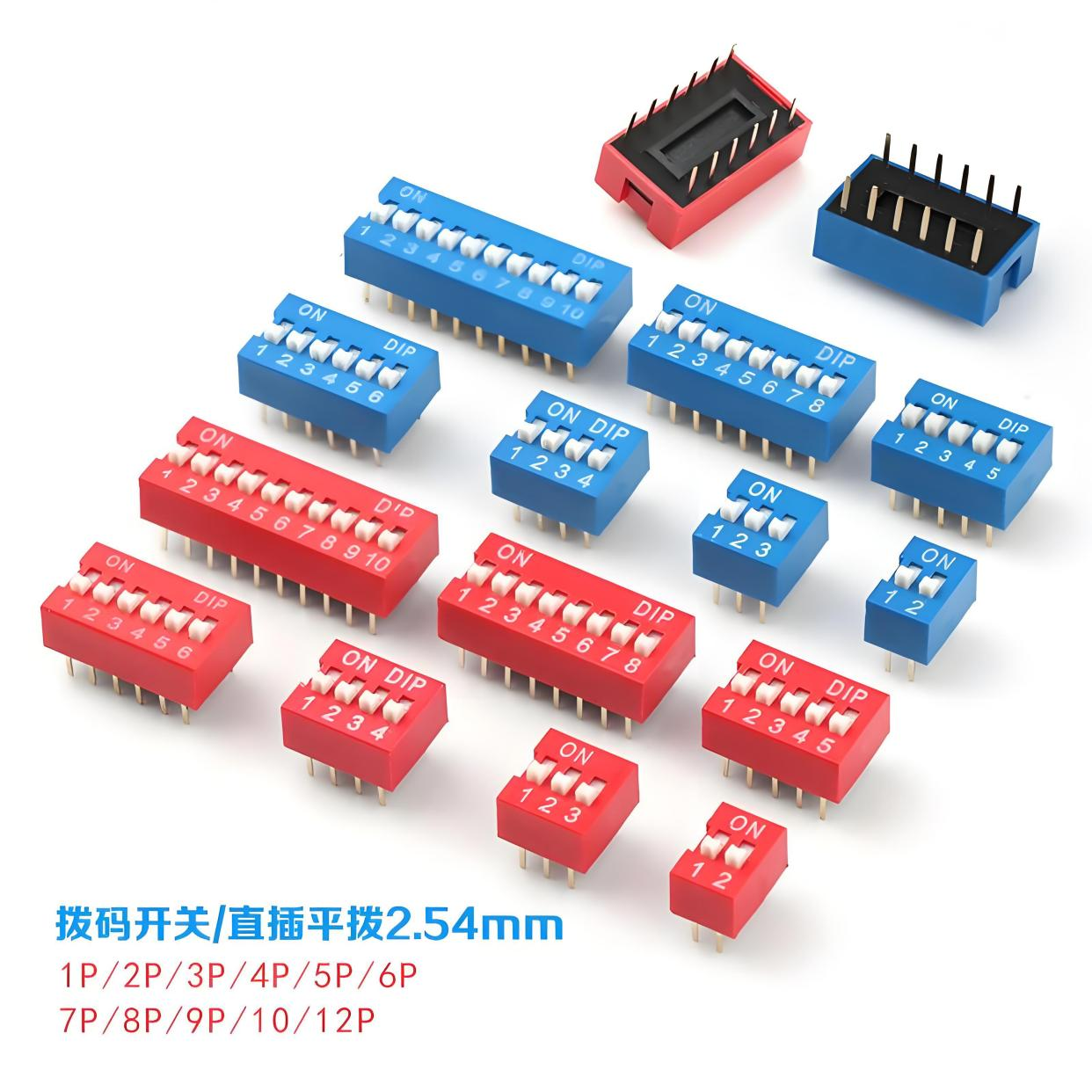

引脚：用于焊接在PCB板上，常见为直插式（DIP）或贴片式（SMD）
每个开关单元独立工作，互不干扰，背部上下各有两个引脚，拨至“ON”时接通，反之断开。
2. 工作原理
当用户拨动开关时，内部动触点与固定触点接触或分离，改变电路的导通状态。多个开关组合形成二进制编码，输入到微控制器或逻辑电路中，实现设备功能的设定。
例如，一个8位拨码开关可表示2⁸ = 256种状态（0~255），常用于RS485总线中为每个节点分配唯一地址。

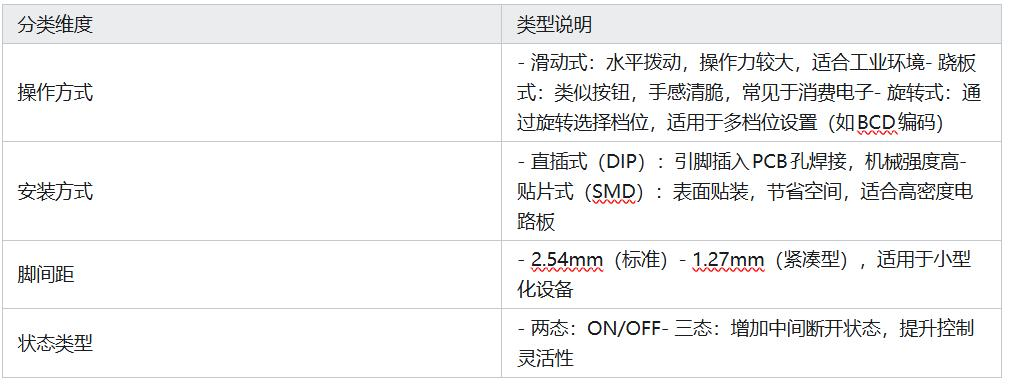

三、主要类型与分类方式
四、编码方式：二进制 vs 十进制
1. 二进制编码（Binary Code）
最常见方式，每位开关对应一个二进制位，权值为1、2、4、8……
例如，6位拨码开关最大可表示63（2⁶−1），用于电梯地址设定、设备ID配置等。
优点：编码清晰、易于程序读取
缺点：需计算二进制转换，对用户不够直观
2. BCD编码（Binary-Coded Decimal）
将十进制数用4位二进制表示（如8421码），常用于数字显示控制。
例如，设定“5”对应0101，便于与数码管配合使用。
3. 十进制编码
通过旋转式拨码开关实现，直接对应0~9数字，用于音量调节、亮度设置等场景，操作更直观。
选型建议：
工业自动化：优先选直插式、高防护、长寿命型号
消费电子：贴片式、小间距、低操作力
高湿环境：选用IP67防护等级或镀金触点产品
六、典型应用场景
1.工业控制
PLC模块地址设定（RS485/CAN总线）
变频器运行模式切换（如测试/运行模式）
传感器类型选择与校准
2.通信设备
波特率设置（UART通信）
终端电阻接入控制
3.消费电子
空调主板模式选择
音响设备音量档位调节
智能家居设备功能使能
4.开发与调试
单片机系统参数配置
嵌入式设备启动模式选择（如Boot模式）
故障诊断时启用测试模式
七、安装与维护注意事项
1.安装要点：
焊接时避免高温导致塑料外壳变形
使用中性助焊剂，焊接后清洗残留物
SMT型号需耐受回流焊温度（峰值260°C，10秒内）
2.维护建议：
定期清洁表面灰尘，防止污垢进入内部
发现接触不良时，可用酒精擦拭触点
避免频繁拨动，延长使用寿命
八、爆款推荐
| 商品编号 | 厂家型号 | 规格 | 品牌名称 | 类目 |
| C54769820 | LCK-DPL-02R-GA2 | 2.54mm间距2位琴键式直插侧拨长柄红色拨码开关 | 联晟欣（LCKELEC） | 拨码开关 |
| C54769842 | LCK-DSE-04R-GA2 | 2.54mm间距4位琴键式直插平拨凸柄红色拨码开关 | 联晟欣（LCKELEC） | 拨码开关 |
| C54769802 | LCK-DAE-04R-GA2 | 2.54mm间距4位琴键式90度弯插侧拨凸柄红色拨码开关 | 联晟欣（LCKELEC） | 拨码开关 |
| C54769742 | LCK-TG001C-G1 | 3脚拨轮粗柄/有定位/黑底/三向 | 联晟欣（LCKELEC） | 拨码开关 |
