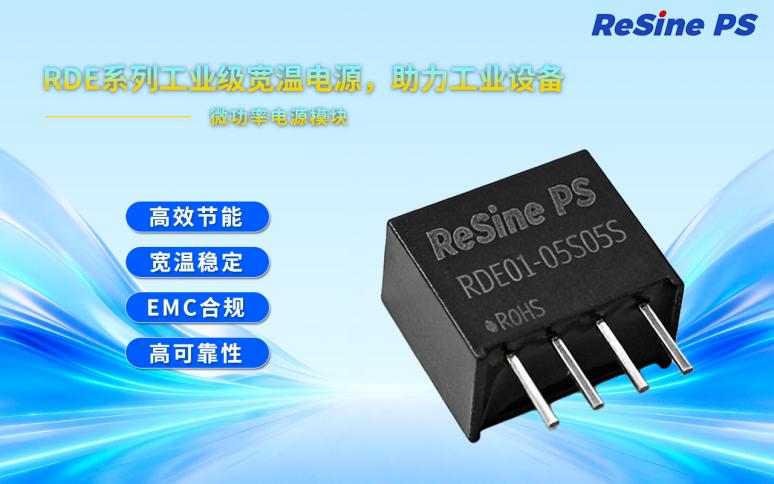

RDE01 系列是广东瑞鑫电子推出的1W 定电压输入、隔离非稳压单路输出DC-DC电源模块，专为 PCB 板级高密度安装设计，采用国际标准引脚与 SIP/DIP 双封装兼容，满足工业级宽温、高隔离、高可靠需求，是模拟 / 数字电路、数据通信、继电器驱动等场景的理想板载供电方案。

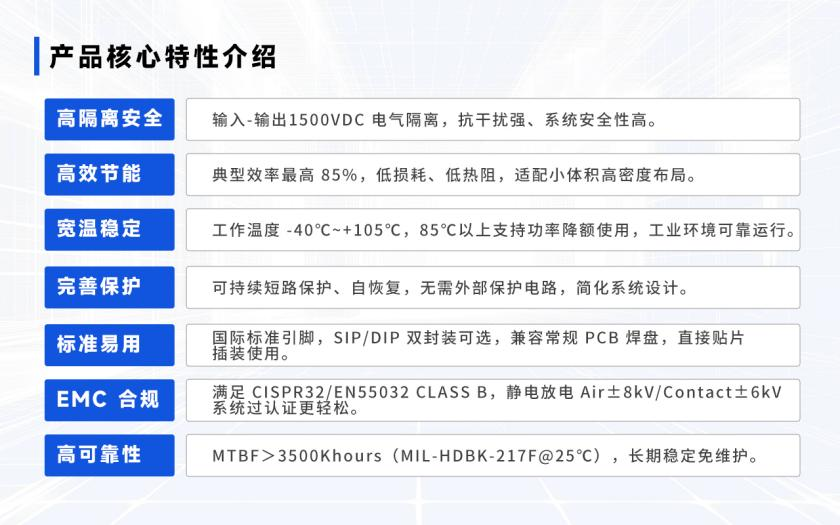

一、核心特性
高隔离安全：输入-输出1500VDC电气隔离，抗干扰强、系统安全性高。
高效节能：典型效率最高85%，低损耗、低热阻，适配小体积高密度布局。
宽温稳定：工作温度40℃~+105℃，85℃以上支持功率降额使用，工业环境可靠运行。
完善保护：可持续短路保护、自恢复，无需外部保护电路，简化系统设计。
标准易用：国际标准引脚，SIP/DIP 双封装可选，兼容常规 PCB 焊盘，直接贴片 / 插装使用。
EMC 合规：满足 CISPR32/EN55032 CLASS B，静电放电 Air±8kV/Contact±6kV，系统过认证更轻松。
高可靠性：MTBF＞3500Khours（MIL HDBK 217F@25℃），长期稳定免维护。
二、关键参数
1、电气参数
| 项目 | 规格 |
| 额定功率 | 1W |
| 输入电压 | 3.3/5/12/15/24VDC（对应宽范围） |
| 输出电压 | 3.3/5/9/12/15/24VDC（单路非稳压） |
| 隔离电压 | 1500VDC（1min，漏电流＜1mA） |
| 效率 | Typ.70%~85% |
| 纹波噪声 | ≤75mVp-p（20MHz 带宽） |
| 短路保护 | 可持续、自恢复 |
| 温度系数 | ±0.02%/℃ |
| 开关频率 | 5V 输入≈270kHz；12/15/24V 输入≈260kHz；3.3V 输入≈200kHz |
2、物理参数
| 重量 (g) | 尺寸 (mm) | 重量 (g) | 冷却方式 | 外壳材料 |
| SIP | 11.6×6.0×10.16 | 1.3(Typ.) | 自然空冷 | UL94V-0 阻燃耐热塑料 |
| DIP | 12.7×10.16×8.2 | 1.8(Typ.) | 自然空冷 | UL94V-0 阻燃耐热塑料 |
3、环境参数
工作温度：-40℃~+105℃（≥85℃降额）
存储温度：-55℃~+125℃
存储湿度：5%~95% RH（无凝结）
振动：10~150Hz，5G，0.75mm
三、应用场景
工业控制：PLC、I/O 接口、传感器供电、工业总线隔离
通信设备：RS485/CAN/ 串口隔离、数据采集、信号隔离
仪器仪表：便携式仪表、测试测量、低功耗模拟 / 数字电路
消费电子：小家电控制板、电池供电系统、板载辅助电源
汽车电子：车载辅助供电、车身控制、非安全关键模块
继电器 / 驱动：小型继电器、电磁阀、指示灯驱动
四、功能框图

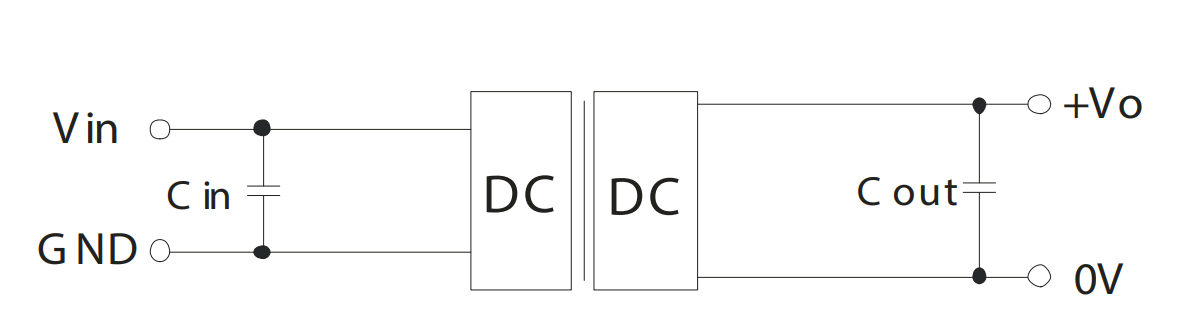

1、应用电路图

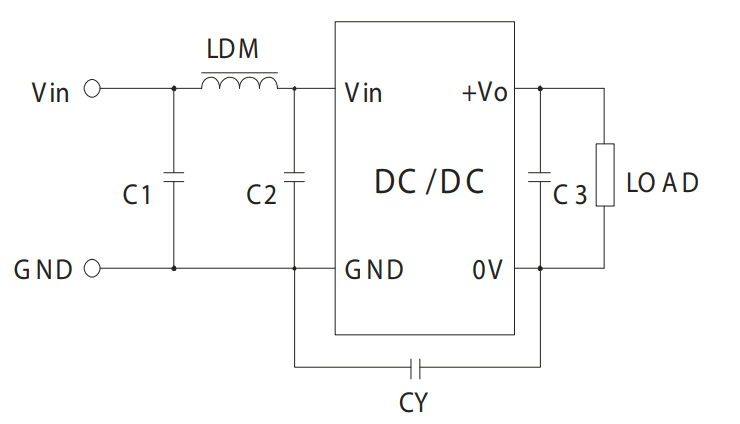

2、EMC推荐电路图
典型外围推荐
输入电容 Cin：按电压等级匹配 10µF/25V、4.7µF/16V 等
输出电容 Cout：严格遵循最大容性负载表，避免启动异常
EMC 优化：增加 CY 安规电容、LDM 差模电感，满足 CLASS B 要求
五、相关产品推荐
| 商城编号 | 型号 | 商品目录 | 品牌 |
| C20617264 | RDE01-05S05S | 隔离电源模块 | ReSine PS(瑞鑫) |
| C22435253 | RDE01-05S12S | 隔离电源模块 | ReSine PS(瑞鑫) |
| C22435254 | RDE01-12S05S | 隔离电源模块 | ReSine PS(瑞鑫) |
| C20883417 | RDE01-24S12S | 隔离电源模块 | ReSine PS(瑞鑫) |
| C42463277 | B0505S-1WR3 | 隔离电源模块 | ReSine PS(瑞鑫) |
六、推荐理由
1、全系列现货覆盖：3.3/5/12/15/24V 输入，3.3~24V 输出全覆盖，一站式选型
2、小体积高可靠：1W 微型化，隔离 + 保护 + EMC 一体化，降低 BOM 成本
3、工业级标准：宽温、高隔离、长寿命，满足严苛环境长期运行
