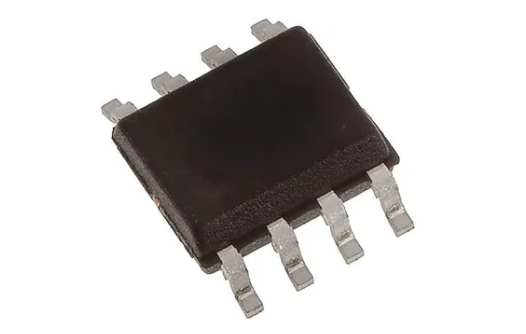

UC3845BD1R2G
- 厂商名称ON安森美
- 元件分类开关电源芯片
- 中文描述控制器，PWM，25V-12V电源，250 kHz，13.4V/12mA输出，SOIC-8
- 英文描述Current Mode PWM Controller 1A 500kHz 8-Pin SOIC N T/R
- 数据手册UC3845BD1R2G数据手册Datasheet PDF
- 在线购买
UC3845BD1R2G概述
UC3845BD1R2G是一款高性能固定频率电流模式脉宽调制(PWM)控制器，设计用于离线和DC-DC转换器应用，高性价比，所需外部元件数量极少。配有振荡器，温度补偿基准，高增益误差放大器，电流感测比较器，高电流图腾柱输出适合驱动功率MOSFET。还带有多种保护功能，例如输入和基准欠压锁定(带迟滞)，逐周期电流限制，锁存器用于单脉冲计量，以及一个触发器，每隔一个振荡器周期阻隔输出，从而可设置输出死区时间为50％到70％。
精确的频率控制
自动前馈补偿
内部调节基准，带欠压锁定
大电流图腾柱输出
欠压锁定，带滞后
低启动和工作电流
应用
电源管理，工业
精确的频率控制
自动前馈补偿
内部调节基准，带欠压锁定
大电流图腾柱输出
欠压锁定，带滞后
低启动和工作电流
应用
电源管理，工业
UC3845BD1R2G中文参数
| PWM输出数目 | 1 | 输出电流 | 0.041666667 |
| 控制方法 | 电流 | 输出电压 | 5.1 V |
| 拓扑 | 升压、反激式 | 长度 | 5mm |
| 上升时间 | 150ns | 尺寸 | 5 x 4 x 1.5mm |
| 下降时间 | 150ns | 最低工作温度 | 0 °C |
| 最大负载循环 | 0.5 | 最高工作温度 | +70 °C |
| 最高开关频率 | 250 kHz | 宽度 | 4mm |
| 安装类型 | 表面贴装 | 高度 | 1.5mm |
| 封装类型 | SOIC | 典型工作电源电压 | 36 V |
| 引脚数目 | 8 |

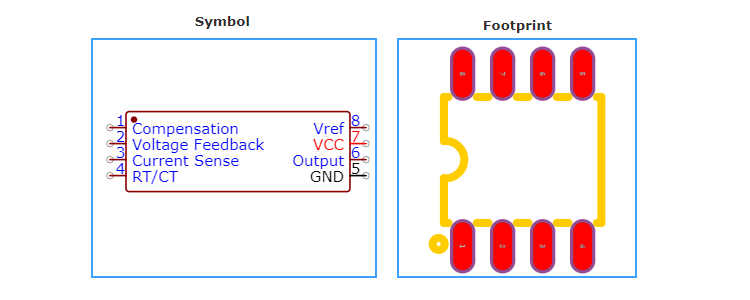

UC3845BD1R2G引脚图
