SN74HC165N

SN74HC165N

  • 厂商名称TI德州仪器
  • 元件分类计数器移位寄存器
  • 中文描述移位寄存器,PDIP封装,16引脚8位1通孔,并行到串行转换器
  • 英文描述Shift Register Single 8-Bit Serial/Parallel to Serial 16-Pin PDIP Tube
  • 数据手册SN74HC165N数据手册Datasheet PDF
  • 在线购买

SN74HC165N概述

SNx4HC165器件是8位并行负载移位寄存器,通过时钟控制,它们会将数据移向串行(Q H)输出。八个独立的直接数据(A–H)输入提供了对每个级的并行访问,这些输入由移位/负载(SH/LD)输入上的低电平启用。SNx4HC165器件还具有时钟禁止(CLK INH)功能和互补串行(Q H)输出。

通过在SH/LD保持高电平和CLK INH保持低电平的同时,时钟(CLK)输入从低到高的转换来实现时钟。CLK和CLK INH的功能可以互换。由于CLK INH的低电平和低电平到高电平的转换也可以完成时钟,因此仅在CLK为高电平时才必须将CLK INH更改为高电平。当SH/LD保持高电平时,并行负载被禁止。当SH/LD为低电平时,寄存器的并行输入被使能,而与CLK,CLK INH或串行(SER)输入的电平无关。

SN74HC165N中文参数

封装类型 PDIP 最大工作电源电压 6 V
逻辑功能 移位寄存器 尺寸 19.3 x 6.35 x 4.57mm
阶段数目 8 长度 19.3mm
逻辑系列 HC 宽度 6.35mm
安装类型 通孔 触发类型 上升沿
工作模式 并行到串行转换器 高度 4.57mm
元件数目 1 最低工作温度 -40°C
引脚数目 16 最高工作温度 +85°C
最小工作电源电压 2 V 方向类型 单向

SN74HC165N引脚图

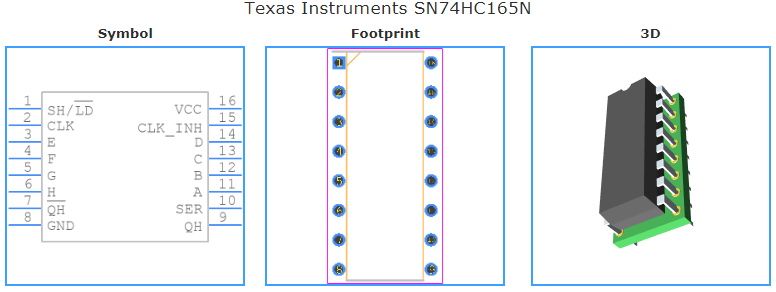

SN74HC165N引脚图和PCB焊盘图
