MCP9700AT-E/TT
- 厂商名称Microchip
- 元件分类温度传感器
- 中文描述温度传感器芯片，AEC-Q100，电压，±2°C，0°C，70°C，SOT-23，3引脚
- 英文描述Temp Sensor Analog Automotive 3-Pin SOT-23 T/R
- 数据手册MCP9700AT-E/TT数据手册Datasheet PDF
- 在线购买
MCP9700AT-E/TT概述
MCP9700AT-E/TT是3引脚SOT-23封装的低功耗线性有源热敏电阻。它包括将温度转换为模拟电压的模拟温度传感器。这款低成本传感器在0°C至70°C的温度范围内具有±2°C的精度，同时消耗典型的6?A工作电流。MCP9700A不需要额外的信号调理电路。通过实现这种低成本器件，可以避免热敏电阻解决方案的偏置电路开发开销。电压输出引脚（VOUT）可以直接连接到微控制器的ADC输入。MCP9700A为需要测量温度相对变化的应用提供了低成本解决方案。它不受寄生电容的影响，并可以驱动较大的电容负载。
微型模拟温度传感器
扩展的温度范围从-40°C到125°C
针对模数转换器进行了优化
宽工作电压范围2.3V至5.5V
低工作电流，通常为6?A
传感器输出电压500mV
经过优化，可驱动大电容负载
应用
传感与仪器，消费电子产品，便携式器材，车用
微型模拟温度传感器
扩展的温度范围从-40°C到125°C
针对模数转换器进行了优化
宽工作电压范围2.3V至5.5V
低工作电流，通常为6?A
传感器输出电压500mV
经过优化，可驱动大电容负载
应用
传感与仪器，消费电子产品，便携式器材，车用
MCP9700AT-E/TT中文参数
| 传感器功能 | 温度 | 最小工作电源电压 | 2.3伏 |
| 输出类型 | 电压 | 最大工作电源电压 | 5.5伏 |
| 接口类型 | 模拟 | 封装类型 | SOT-23 |
| 精确度 | ±2°摄氏度 | 长度 | 3.05毫米 |
| 安装类型 | 表面贴装 | 高度 | 1.02毫米 |
| 引脚数目 | 3 | 宽度 | 1.4毫米 |
| 工作温度范围 | -40→+125°C | 分辨率 | 8 位 |
| 最低工作温度 | -40°摄氏度 | 传感器增益 | 10毫伏/摄氏度 |
| 最高工作温度 | +125°C | 尺寸 | 3.05 x 1.4 x 1.02毫米 |

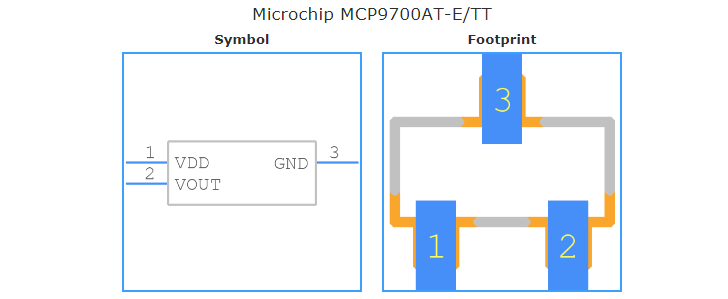

MCP9700AT-E/TT引脚图
