LM317DCYR
- 厂商名称TI德州仪器
- 元件分类线性稳压器
- 中文描述线性稳压器，LM317系列，输出1.25→37 V，SOT-223封装，最大输出1.5A，表面贴装，可调输出
- 英文描述1.5-A，40-V，adjustable linear voltage regulator 4-SOT-223 0 to 125
- 数据手册LM317DCYR数据手册Datasheet PDF
- 在线购买
LM317DCYR概述
LM317DCYR是一款3/4引脚1.5A可调正电压稳压器，能够在1.25至37V的输出电压范围内提供超过1.5A的电流。仅需两个外部电阻即可设置输出电压。该器件具有0.01％的典型线路调整率和0.1％的典型负载调整率。它包括电流限制，热过载保护和安全工作区域保护。即使断开ADJUST端子，过载保护仍然起作用。
输出电流大于1.5A
内部短路电流限制
热过载保护
输出安全区补偿
绿色产品，无Sb/Br
应用
工业，计算机和计算机周边，电源管理，电机驱动与控制
输出电流大于1.5A
内部短路电流限制
热过载保护
输出安全区补偿
绿色产品，无Sb/Br
应用
工业，计算机和计算机周边，电源管理，电机驱动与控制
LM317DCYR中文参数
| 输出电压 | 1.25 → 37 V | 输出数目 | 1 |
| 最大输出电流 | 1.5A | 极性 | 正极 |
| 封装类型 | SOT-223 | 宽度 | 3.5mm |
| 输出类型 | 可调整的 | 长度 | 6.5mm |
| 安装类型 | 表面贴装 | 负荷调节 | 0.005 |
| 最小输入电压 | 4.2 V | 线路调节 | 0.04 %/V |
| 最大输入电压 | 40 V | 参考电压 | 1.3V |
| 引脚数目 | 3+Tab | 尺寸 | 6.5 x 3.5 x 1.6mm |
| 最低工作温度 | 0 °C | 高度 | 1.6mm |
| 最高工作温度 | +125 °C | 系列 | LM317 |

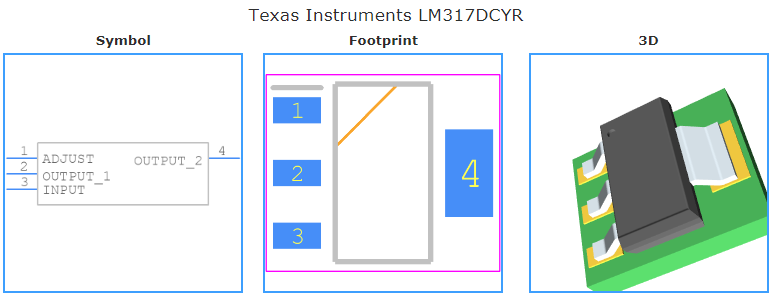

LM317DCYR引脚图
