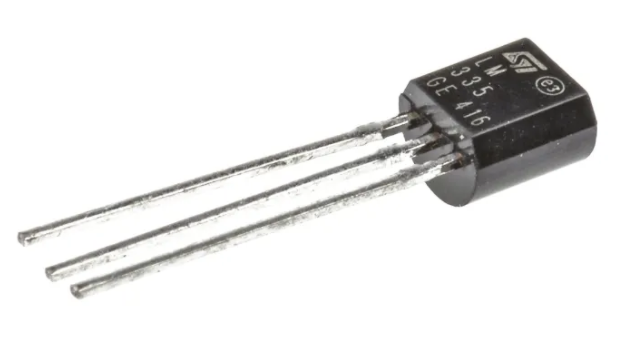

LM335Z

厂商名称：ST意法半导体

元件分类：温度传感器

中文描述：

温度传感器，精确度±5°C，电压，模拟接口通孔，3引脚，TO-92封装

英文描述：

Temp Sensor Analog 3-Pin TO-92 Bag

数据手册：

在线购买：立即购买

LM335Z概述

LM335Z是可以轻松校准的精密温度传感器。它们用作2端稳压管，击穿电压与10mV/°K的绝对温度成正比。

该电路的动态阻抗小于1Ω，可在450?A至5mA的电流范围内工作，而不会改变其特性。

LM135，LM235和LM335在+25°C下校准，在100°C温度范围内的典型误差小于1°C。与其他传感器不同，LM135，LM235，LM335具有线性输出。

主要特性

直接校准°K

在450?A至5mA的电流范围内工作

1°C初始精度

动态阻抗小于1Ω

LM335Z中文参数

传感器功能	温度	最小工作电源电压	2.92伏
输出类型	电压	最大工作电源电压	3.04伏
接口类型	模拟	封装类型	TO-92
精确度	±5°摄氏度	长度	5毫米
安装类型	通孔	高度	5.03毫米
引脚数目	3	宽度	3.7毫米
工作温度范围	-40→+100°C	传感器增益	10mV / K
最低工作温度	-40°摄氏度	尺寸	5 x 3.7 x 5.03毫米
最高工作温度	+100°摄氏度
