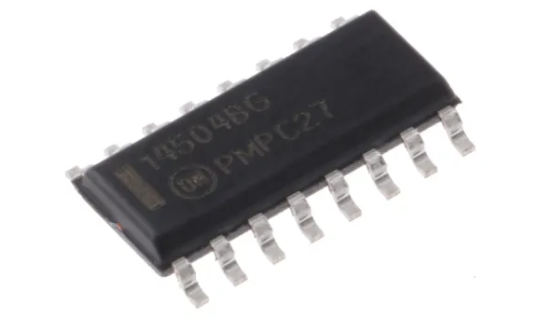

MC14504BDR2G
- 厂商名称ON安森美
- 元件分类逻辑电平转换器
- 中文描述逻辑电平转换器CMOS，TTL+18V直流-8.8mA，CMOS输出，16引脚CMOS、TTL至CMOS19.55 x 6.85 x 3.43mm，-0.5→18 V电源
- 英文描述Voltage Level Shifter CMOS/TTL to CMOS 6-CH Unidirectional Automotive 16-Pin SOIC T/R
- 数据手册MC14504BDR2G数据手册Datasheet PDF
- 在线购买
MC14504BDR2G概述
MC14504BDR2G是用于16引脚SOIC封装中的TTL至CMOS或CMOS至CMOS的十六进制电平转换器。对于5V至15V之间的任何CMOS电源电压，电平转换器都会将TTL信号转换为CMOS逻辑电平。控制输入还允许从一个逻辑电平到另一个逻辑电平的CMOS到CMOS的接口，通过选择电源电平VDD和VCC来实现上电平或下电平转换。VCC电平设置输入信号电平，而VDD选择输出电压电平。它能够在额定温度范围内驱动两个低功率TTL负载或一个低功率肖特基TTL负载。
VDD和VCC的3VDC至18VDC操作
UP从低电压转换为高压或DOWN从高电压转换为低压
输入阈值可以移动以实现TTL兼容性
电源或输入无需上电即可上电或断电
二极管保护的VSS输入
应用
信号处理
VDD和VCC的3VDC至18VDC操作
UP从低电压转换为高压或DOWN从高电压转换为低压
输入阈值可以移动以实现TTL兼容性
电源或输入无需上电即可上电或断电
二极管保护的VSS输入
应用
信号处理
MC14504BDR2G中文参数
| 逻辑系列 | CMOS，TTL | 尺寸 | 19.55 x 6.85 x 3.43mm |
| 逻辑功能 | 电平转换器 | 高度 | 3.43mm |
| 转换 | CMOS、TTL至CMOS | 长度 | 19.55mm |
| 最大高电平输出电流 | -8.8mA | 最大工作电源电压 | +18V 直流 |
| 最大低电平输出电流 | 8.8mA | 最小工作电源电压 | -0.5V 直流 |
| 输出类型 | CMOS | 宽度 | 6.85mm |
| 最长传播延迟时间@最长CL | 370 ns@ 50 pF | 最低工作温度 | -55 °C |
| 安装类型 | 表面贴装 | 最高工作温度 | +125 °C |
| 封装类型 | SOIC | 传输延迟测试条件 | 50pF |
| 引脚数目 | 16 |

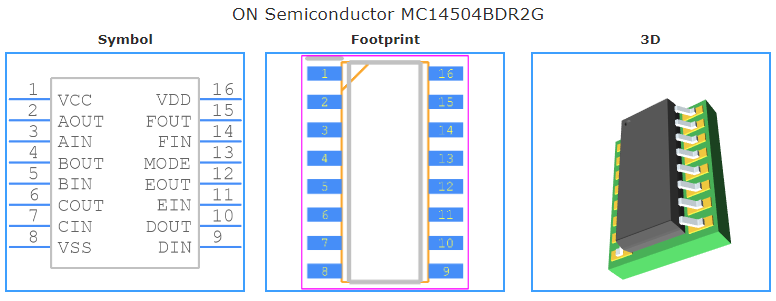

MC14504BDR2G引脚图
