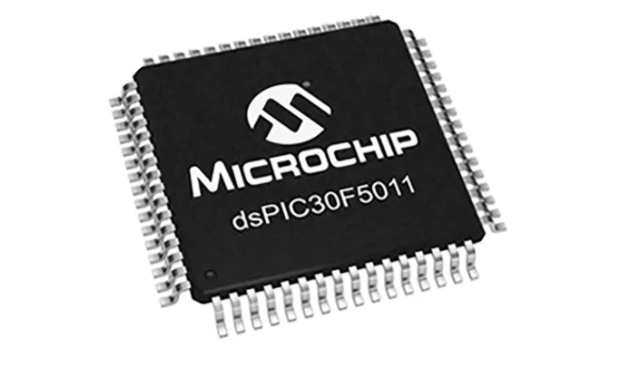

DSPIC30F5011-30I/PT

厂商名称：Microchip

元件分类：数字信号处理器和控制器 - DSP

中文描述：

16Bit DSP（数字信号处理器），25MHz，66 kB ROM闪存，4.096 kB RAM，64引脚TQFP封装

英文描述：

MCU 16-bit dsPIC RISC 66KB Flash 5V 64-Pin TQFP Tray

数据手册：

在线购买：立即购买

DSPIC30F5011-30I/PT概述

Microchip的dsPIC30F系列数字信号控制器(DSC)为设计人员提供有着MCU的简便性的DSP类似性能。dsPIC30F5011/5013设备是通用型DSC，具有外围设备，适用于各种不同的应用。

CPU功能

最大30 MIPS CPU速度

改良的哈佛体系结构

经C编译器优化的指令集体系结构

83基座说明，带柔性寻址模式

24位宽说明，16位宽数据路径

66 K字节片上闪存程序空间

4 K字节片上数据RAM

1 K字节的非易失数据EEPROM

16 x 16位工作寄存器阵列

最多41个中断源

DSP引擎功能

模块和位倒序模式

两个40位宽蓄电池，带可选饱和逻辑

17位x 17位单周期硬件部分/整数倍增器

所有DSP指令为单周期-倍乘(MAC)操作

单周期±16移位双数据获取

外围功能

高电流汇电流/源电流输入/输出引脚：25 mA/25 mA

五个16位计时器/计数器-将16位计时器配对到32位计时器模块的选项

一个16位捕获输入功能

两个16位比较/PWM输出功能

数据转换器接口(DCI)支持普通音频编解码器协议，包括I2S和AC’97

带8个输出的PWM生成器

12位200 ksps模拟到数字转换器(ADC)-16个通道

3线SPI模块

I2CTM模块

两个UART模块

两个CAN总线模块

DSPIC30F5011-30I/PT中文参数

最大频率	25MHz	I2C通道数目	1
数据总线宽度	16Bit	高度	1.2mm
内存大小	4.096 kB	最高工作温度	+85 °C
指令集结构	RISC	脉冲宽度调制	8 x 16 位
程序存储器大小	66 kB	模数转换器单元数目	1
程序存储器类型	闪存	PWM单元数目	8
安装类型	表面贴装	计时器数目	5
封装类型	TQFP	宽度	10mm
引脚数目	64	CAN通道数目	2
典型工作电源电压	2.5 → 5.5 V	模数转换器	1（16 x 12 位）
UART通道数目	2	模数转换器通道	16
尺寸	10 x 10 x 1.2mm	模数转换器分辨率	12Bit
长度	10mm	计时器分辨率	16 bit, 32 bit
SPI通道数目	2	计时器	2 x 32位，5 x 16位
PWM分辨率	16Bit	最低工作温度	-40 °C
