AD7528JNZ
- 厂商名称ADI
- 元件分类数模转换器-DAC
- 中文描述数模转换器(DAC)，8位分辨率，双通道，并行接口，20引脚
- 英文描述DAC 2-CH R-2R 8-bit 20-Pin PDIP N Tube
- 数据手册AD7528JNZ数据手册Datasheet PDF
- 在线购买
AD7528JNZ概述
AD7528JNZ是一款单芯片双通道8位数模转换器（DAC），具有出色的DAC与DAC匹配。每个DAC均提供独立的片上锁存器，以简化微处理器接口。数据通过一个公共的8位TTL/CMOS兼容输入端口传输到两个DAC数据锁存器之一。控制输入DAC A/DAC B确定要加载的DAC。AD7528的加载周期类似于随机存取存储器的写入周期，并且该器件与大多数8位微处理器总线兼容。该器件采用5V至15V的电源工作，仅消耗20mW的功率。它具有出色的四象限乘法特性，并具有用于DAC的独立基准输入和反馈电阻。
DAC匹配1％
4象限乘法
无闩锁
应用
自动化与过程控制，信号处理，音频
DAC匹配1％
4象限乘法
无闩锁
应用
自动化与过程控制，信号处理，音频
AD7528JNZ中文参数
| 分辨率 | 8 位 | 引脚数目 | 20 |
| 数模转换器通道数目 | 2 | 最长稳定时间 | 0.4?s |
| 数字式接口类型 | 并行 | 满量程误差 | ±6LSB |
| 安装类型 | 通孔 | 尺寸 | 26.16 x 6.35 x 3.3mm |
| 封装类型 | PDIP | 整体非线性误差 | ±1LSB |
| 电源类型 | 单 | 最高工作温度 | +85°C |
| 转换率 | 5.6Msps | 长度 | 26.16mm |
| 典型单电源电压 | 9 V，12 V | 宽度 | 6.35mm |
| 电压参考 | 外部 | 高度 | 3.3mm |
| 体系结构 | R-2R，电阻串 | 最低工作温度 | -40°C |

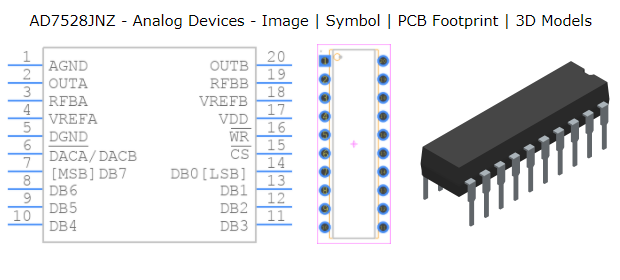

AD7528JNZ引脚图
