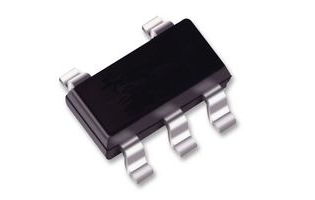

MCP1416T-E/OT
- 厂商名称Microchip
- 元件分类MOS驱动器
- 中文描述MOSFET驱动器，1.5A，5引脚，SOT-23封装，非反相，低侧
- 英文描述Driver 1.5A 1-OUT Low Side Non-Inv Automotive 5-Pin SOT-23 T/R
- 数据手册MCP1416T-E/OT数据手册Datasheet PDF
- 在线购买
MCP1416T-E/OT概述
MCP1416T-E/OT是一款占位面积小的低端MOSFET驱动器，能够提供1.5A峰值输出电流。它是同相低侧驱动器，意味着当输入信号为高电平时，输出信号也为高电平。尽管该设备的名称是MOSFET驱动器，但这些设备除了驱动MOSFET的栅极外还有其他应用。该设备还用于直接驱动小型直流电动机，用作高速数据线和电平转换器的缓冲器，以将低电压与高电压接口。
高度抗地面反弹和负输入阈值的闩锁抗扰性
匹配的上升和下降时间和匹配的传播延迟时间
输入将承受高达5V的负摆幅
1.5A典型高峰值输出源/吸收电流
10.0ns（典型值）中的470pF和20.0ns（典型值）中的1000pF高电容负载驱动能力
低输出阻抗
低电源电流：850?A（使用逻辑“1”输入）和100?A（使用逻辑“0”输入）
可以承受高达0.5A的输出反向电流
4kV ESD保护
输出级的直通/跨导电流低
对缓慢斜坡输入信号的输出进行双脉冲化免疫
应用
电源管理，电机驱动与控制，车用
高度抗地面反弹和负输入阈值的闩锁抗扰性
匹配的上升和下降时间和匹配的传播延迟时间
输入将承受高达5V的负摆幅
1.5A典型高峰值输出源/吸收电流
10.0ns（典型值）中的470pF和20.0ns（典型值）中的1000pF高电容负载驱动能力
低输出阻抗
低电源电流：850?A（使用逻辑“1”输入）和100?A（使用逻辑“0”输入）
可以承受高达0.5A的输出反向电流
4kV ESD保护
输出级的直通/跨导电流低
对缓慢斜坡输入信号的输出进行双脉冲化免疫
应用
电源管理，电机驱动与控制，车用
MCP1416T-E/OT中文参数
| 驱动器数目 | 1 | 引脚数目 | 5 |
| 最小工作电源电压 | 4.5 V | 输入逻辑兼容性 | CMOS，TTL |
| 最大工作电源电压 | 18 V | 尺寸 | 3.1 x 1.8 x 1.3mm |
| 拓扑 | 低侧 | 宽度 | 1.8mm |
| 安装类型 | 表面贴装 | 最低工作温度 | -40 °C |
| 峰值输出电流 | 1.5A | 高度 | 1.3mm |
| 输出数目 | 1 | 长度 | 3.1mm |
| 极性 | 非反相 | 最高工作温度 | +125 °C |
| 封装类型 | SOT-23 |

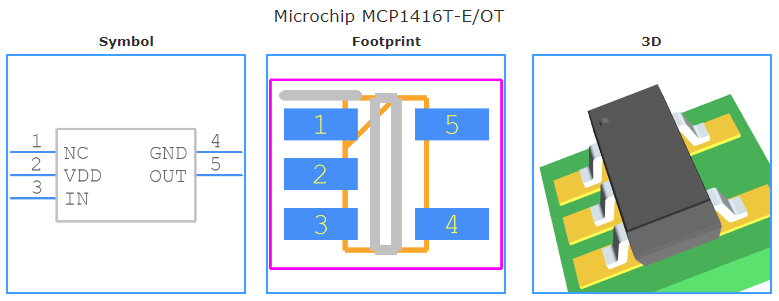

MCP1416T-E/OT引脚图
