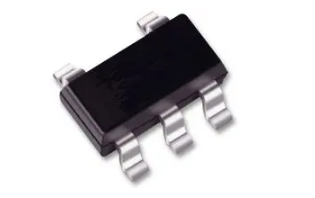

TPS71501DCKR
- 厂商名称TI德州仪器
- 元件分类线性稳压器LDO
- 中文描述LDO稳压器，可调节，3V至24V输入，415mV压降，1.2V至15V/50mA输出，SC-70-5
- 英文描述LDO Regulator Pos 1.2V to 15V 0.05A 5-Pin SC-70 T/R
- 数据手册TPS71501DCKR数据手册Datasheet PDF
- 在线购买
TPS71501DCKR概述
TPS71501DCKR是一款3.2?A IQ宽输入低压差线性稳压器，可在2.5V至24V的输入范围内工作。在任何大于或等于0.47?F的电容器中，它都是稳定的。低压差电压和低静态电流允许以极低的功率水平运行。因此，该器件非常适合为电池管理IC供电。特别是，由于一旦施加的电压达到最小输入电压就启用了该设备，因此该输出可迅速用于为连续工作的电池充电IC供电。普通的PNP传输晶体管已被PMOS传输元件取代。由于PMOS传输元件的行为就像一个低值电阻，因此低压降电压（通常在50mA负载电流时为415mV）与负载电流成正比。低静态电流（3。
50mA时的静态电流低至3.2?A
在>=0.47?F的任何电容器下均稳定
50mA低压降稳压器
设计用于支持MSP430系列
绿色产品，无Sb/Br
应用
电源管理，信号处理，通信与网络，便携式器材
50mA时的静态电流低至3.2?A
在>=0.47?F的任何电容器下均稳定
50mA低压降稳压器
设计用于支持MSP430系列
绿色产品，无Sb/Br
应用
电源管理，信号处理，通信与网络，便携式器材
TPS71501DCKR中文参数
| 调节器类型 | 低跌落电压 | 输出类型 | 可调整的 |
| 最大输出电流 | 50mA | 额定功率 | 0.32W |
| 输出数目 | 1 | 尺寸 | 2 x 1.25 x 0.9mm |
| 线路调节 | 20 mV | 高度 | 0.9mm |
| 负荷调节 | 22 mV | 最小输入电压 | 2.5 V |
| 精确度 | ±4% | 最低工作温度 | -40°C |
| 安装类型 | 表面贴装 | 宽度 | 1.25mm |
| 极性 | 正极 | 最大输入电压 | 24 V |
| 静态电流 | 0.0032mA | 长度 | 2mm |
| 封装类型 | SC-70 | 最高工作温度 | +125 °C |
| 引脚数目 | 5 |

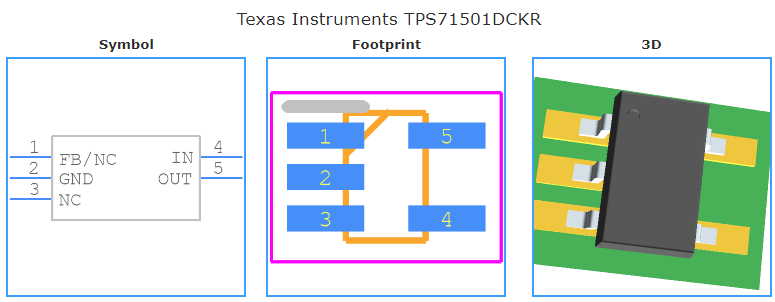

TPS71501DCKR引脚图
