INA114AP
- 厂商名称TI德州仪器
- 元件分类仪表放大器
- 中文描述仪器放大器，1个放大器，125?V，0.06 V/?s，1 MHz，±2.25V至±18V，DIP
- 英文描述1-MHz，50-μV，11-nV/√Hz，3mA-power，precision instrumentation amplifier
- 数据手册INA114AP数据手册Datasheet PDF
- 在线购买
INA114AP概述
INA114AP是一款精密仪表放大器，具有出色的精度。它的多功能3运放设计和小尺寸使其非常适合各种应用。单个外部电阻可在1至10000之间设置任何增益。内部输入保护可承受高达±40V的电压而不会损坏。INA114经过激光微调，具有非常低的失调电压（50?V），漂移（0.25?V/°C）和高共模抑制（G=1000时为115dB）。它使用低至±2.25V的电源工作，从而允许在电池供电的5V单电源系统中使用。静态电流最大为3mA。
50?V最大低偏移电压
0.25?V/°C最大低漂移
2nA最大低输入偏置电流
绿色产品，无Sb/Br
应用
医用，工业
50?V最大低偏移电压
0.25?V/°C最大低漂移
2nA最大低输入偏置电流
绿色产品，无Sb/Br
应用
医用，工业
INA114AP中文参数
| 电源类型 | 双 | 最大输入电阻值 | 10GΩ |
| 封装类型 | PDIP | 最小CMRR | 110dB |
| 安装类型 | 通孔 | 典型增加带宽产品 | 1MHz |
| 引脚数目 | 8 | 最大电源电流 | 3 mA |
| 典型双电源电压 | ±12 V, ±15 V, ±3 V, ±5 V, ±9 V | 宽度 | 6.35mm |
| 轨对轨 | 无 | 尺寸 | 9.81 x 6.35 x 4.57mm |
| 最大输入偏置电压 | 125?V | 长度 | 9.81mm |
| 最低工作温度 | -40°C | 高度 | 4.57mm |
| 最高工作温度 | +85°C |

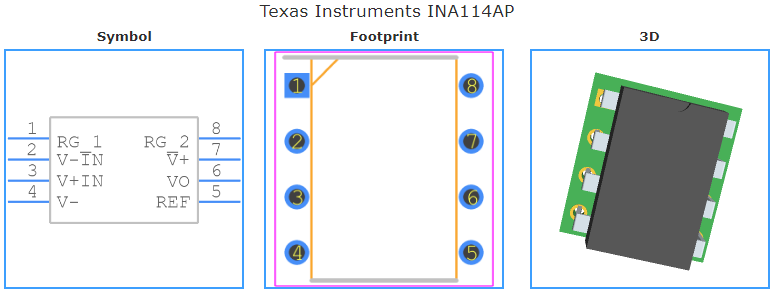

INA114AP引脚图
