TCAN1146DMTRQ1
- 厂商名称德州仪器
- 元件分类CAN芯片
- 中文描述具有看门狗、总线诊断功能和通过选择性唤醒实现局部联网的汽车类CAN FD收发器
- 英文描述CAN Interface IC Automotive enhanced CAN FD and high speed CAN transceiver with selective wake,Watchdog,and LIMP 14-VSON 0 to 0
- 数据手册TCAN1146DMTRQ1数据手册Datasheet PDF
- 在线购买
TCAN1146DMTRQ1概述
TCAN114x-Q1是一系列支持高达5 Mbps数据速率的增强型高速CAN FD收发器。这些器件使用串行外设接口(SPI)进行配置，支持使用全部功能。通过向VIO引脚施加适当的电压，TCAN114x-Q1可支持1.8V至5V的处理器IO标称电压，从而允许使用低功耗处理器。
TCAN1145-Q1和TCAN1146-Q1收发器支持选择性唤醒功能（能够根据WUF标识进行唤醒）。此功能可让系统实现局部联网，并在活动状态下以更少的节点数运行，而其余节点处于低功耗睡眠模式。收发器和选择性唤醒功能符合ISO 11898-2:2016标准的规范。
TCAN1144-Q1和TCAN1146-Q1是支持看门狗和高级总线诊断功能的全功能器件。为便于调试，可以使用高级总线故障诊断和通信功能来确定特定总线故障。
TCAN114x-Q1是一个与寄存器兼容的增强型高速CAN FD收发器系列，使系统设计人员只需进行极少的软件更改而无需修改硬件，即可灵活实现所需的功能。TCAN1144-Q1和TCAN1146-Q1抑制(INH)引脚可用于使能节点电源，或者配置为在看门狗发生错误时使用的跛行回家引脚。
TCAN1145-Q1和TCAN1146-Q1收发器支持选择性唤醒功能（能够根据WUF标识进行唤醒）。此功能可让系统实现局部联网，并在活动状态下以更少的节点数运行，而其余节点处于低功耗睡眠模式。收发器和选择性唤醒功能符合ISO 11898-2:2016标准的规范。
TCAN1144-Q1和TCAN1146-Q1是支持看门狗和高级总线诊断功能的全功能器件。为便于调试，可以使用高级总线故障诊断和通信功能来确定特定总线故障。
TCAN114x-Q1是一个与寄存器兼容的增强型高速CAN FD收发器系列，使系统设计人员只需进行极少的软件更改而无需修改硬件，即可灵活实现所需的功能。TCAN1144-Q1和TCAN1146-Q1抑制(INH)引脚可用于使能节点电源，或者配置为在看门狗发生错误时使用的跛行回家引脚。
TCAN1146DMTRQ1中文参数
制造商:Texas Instruments
产品种类:CAN接口集成电路
系列:TCAN1146-Q1
类型:High Speed CAN FD Transceiver
安装风格:SMD/SMT
封装/箱体:VSON-14
数据速率:5 Mb/s
激励器数量:1 Driver
接收机数量:1 Receiver
电源电压-最小:4.5 V
电源电压-最大:28 V
最小工作温度:-40℃
最大工作温度:+150℃
工作电源电流:120 mA
ESD保护:8 kV
输入类型:Differential
接口类型:CAN,SPI
湿度敏感性:Yes
工作电源电压:4.5 V to 28 V
产品类型:CAN Interface IC
传播延迟时间:85 ns
产品种类:CAN接口集成电路
系列:TCAN1146-Q1
类型:High Speed CAN FD Transceiver
安装风格:SMD/SMT
封装/箱体:VSON-14
数据速率:5 Mb/s
激励器数量:1 Driver
接收机数量:1 Receiver
电源电压-最小:4.5 V
电源电压-最大:28 V
最小工作温度:-40℃
最大工作温度:+150℃
工作电源电流:120 mA
ESD保护:8 kV
输入类型:Differential
接口类型:CAN,SPI
湿度敏感性:Yes
工作电源电压:4.5 V to 28 V
产品类型:CAN Interface IC
传播延迟时间:85 ns

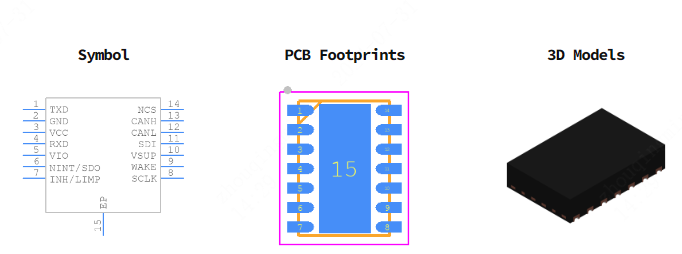

TCAN1146DMTRQ1引脚图
