ISO1050DWR

厂商名称德州仪器
元件分类数字隔离器
中文描述隔离式5V CAN收发器
英文描述Isolated 5 V CAN Transceiver
数据手册ISO1050DWR数据手册Datasheet PDF
在线购买

ISO1050DWR概述

ISO1050是一款电镀隔离的CAN转发器，此转发器符合或者优于ISO11898-2标准的技术规范。该器件的逻辑输入和输出缓冲器由二氧化硅(SiO 2)绝缘栅进行分隔；此绝缘栅可为ISO1050DW提供高达5000V RMS的电隔离，为ISO1050DUB提供高达2500V RMS的电隔离。与隔离式电源一起使用，此器件可防止数据总线或者其它电路上的噪音电流进入本地接地并干扰和损坏敏感电路。

作为一个CAN转发器，此器件为总线和信令速度高达1兆比特每秒(Mbps)的CAN控制器分别提供差分发射能力和差分接收能力。该器件尤其适合工作在恶劣环境下，其具有串线、过压和接地损耗保护（–27V至40V）以及过热关断功能，共模电压范围为–12V至12V。

ISO1050的额定工作环境温度范围为–55°C至105°C。

ISO1050DWR中文参数

制造商:Texas Instruments

产品种类:数字隔离器

系列:ISO1050

安装风格:SMD/SMT

封装/箱体:SOIC-16

通道数量:1 Channel

极性:Unidirectional

数据速率:1 Mb/s

绝缘电压:5000 Vrms

隔离类型:Capacitive Coupling

电源电压-最大:5.5 V

电源电压-最小:3 V

工作电源电流:2 mA

传播延迟时间:74 ns

最小工作温度:-55℃

最大工作温度:+105℃

正向通道:1 Channel

输入类型:Differential

最大下降时间:50 ns

最大上升时间:50 ns

湿度敏感性:Yes

工作电源电压:3.3 V,5 V

输出类型:Differential

产品类型:Digital Isolators

支持协议:CAN

反向通道:1 Channel

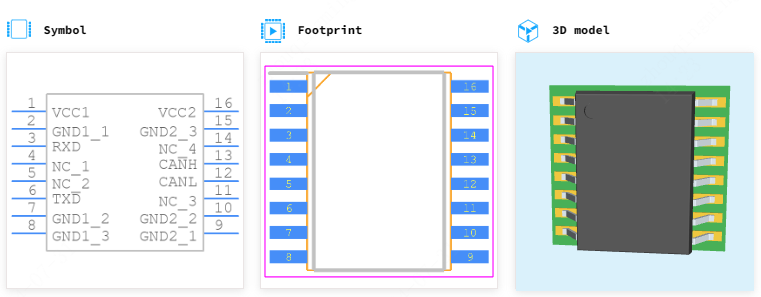

ISO1050DWR引脚图
