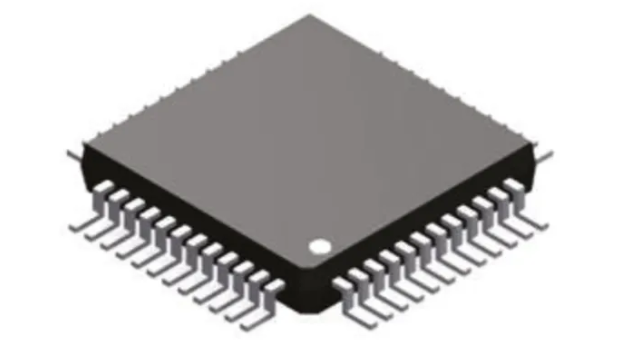

STM8S207C8T6
- 厂商名称ST意法半导体
- 元件分类8位微控制器
- 中文描述意法半导体，微控制器，STM8S系列，48引脚，LQFP封装，CAN通道数1，STM8，表面贴装安装
- 英文描述MCU 8-bit STM8 CISC 64KB Flash 3.3V/5V 48-Pin LQFP Tray
- 数据手册STM8S207C8T6数据手册Datasheet PDF
- 在线购买
STM8S207C8T6概述
STM8S207C8T6是一款高性能8位微控制器，采用高性能8位内核，具有最先进的外设.该平台采用ST专有的130nm嵌入式非易失性存储器技术制造.STM8通过增强型堆栈指针运行，高级寻址模式和新指令，实现了快速安全的开发.该器件提供64kB的闪存程序存储器和集成真正数据EEPROM.器件具有20MIPS在24MHz CPU时钟频率，以及增强的性能，其中包括强大的I/O，独立看门狗(具有独立的时钟源)与时钟安全系统.
高级STM8内核，采用Harvard架构与三级流水线
扩充指令集
低功耗晶体振荡器
外部时钟输入
内部，用户可调节的16MHz RC
内部低功率128kHz RC
时钟安全系统，带时钟监视器
待机，有源暂停，暂停低功耗模式
外设时钟可单独关闭
永久启用，低功耗上电与断电复位
嵌套中断控制器，具有32个中断
自动唤醒计时器
窗口看门狗，独立看门狗
高速1Mbps有源beCAN 2.0B
UART带时钟输出，用于同步运行-LIN主控模式
UART与LIN 2.1兼容，主/从模式与自动重同步
SPI接口高达10Mbps
I?C接口高达400Mbps
10位模数转换器，多达16通道
耐用的I/O设计，免受电流注入的影响
应用
工业
高级STM8内核，采用Harvard架构与三级流水线
扩充指令集
低功耗晶体振荡器
外部时钟输入
内部，用户可调节的16MHz RC
内部低功率128kHz RC
时钟安全系统，带时钟监视器
待机，有源暂停，暂停低功耗模式
外设时钟可单独关闭
永久启用，低功耗上电与断电复位
嵌套中断控制器，具有32个中断
自动唤醒计时器
窗口看门狗，独立看门狗
高速1Mbps有源beCAN 2.0B
UART带时钟输出，用于同步运行-LIN主控模式
UART与LIN 2.1兼容，主/从模式与自动重同步
SPI接口高达10Mbps
I?C接口高达400Mbps
10位模数转换器，多达16通道
耐用的I/O设计，免受电流注入的影响
应用
工业
STM8S207C8T6中文参数
| 系列名称 | STM8S | 模数转换器 | 16 x 10 位 |
| 封装类型 | LQFP | PWM通道 | 4 |
| 安装类型 | 表面贴装 | 宽度 | 7.2mm |
| 引脚数目 | 48 | 尺寸 | 7.2 x 7.2 x 1.45mm |
| 装置核芯 | STM8 | 指令集结构 | CISC |
| 数据总线宽度 | 8Bit | 模数转换器分辨率 | 10Bit |
| 程序存储器大小 | 1.536 kB、64 kB | I2C通道数目 | 1 |
| 最大频率 | 24MHz | 计时器数目 | 2 |
| 内存大小 | 6 kB | 计时器 | 2 x 16 位 |
| PWM单元数目 | 1 | 高度 | 1.45mm |
| 模数转换器通道 | 16 | 计时器分辨率 | 16Bit |
| SPI通道数目 | 1 | PWM分辨率 | 16Bit |
| 典型工作电源电压 | 2.95 → 5.5 V | 最低工作温度 | -40°C |
| CAN通道数目 | 1 | UART通道数目 | 2 |
| 模数转换器单元数目 | 1 | 脉冲宽度调制 | 4 x 16 位 |
| 最高工作温度 | +85°C | 程序存储器类型 | 闪存 |
| 长度 | 7.2mm |
