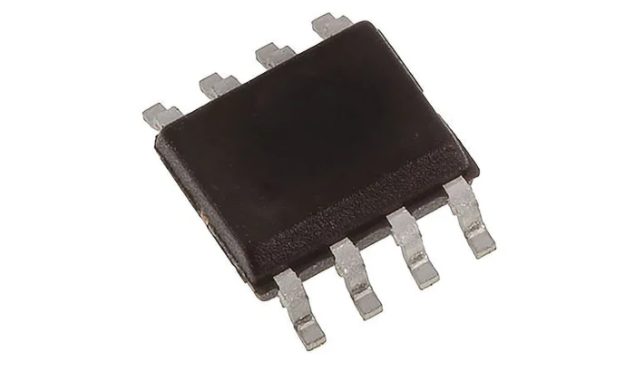

MC33172DR2G

MC33172DR2G

  • 厂商名称ON安森美
  • 元件分类运算放大器
  • 中文描述运算放大器,SOIC封装,双通道,表面贴装安装,双,单电源,8引脚
  • 英文描述Op Amp Dual Low Power Amplifier±22V/44V 8-Pin SOIC N T/R
  • 数据手册MC33172DR2G数据手册Datasheet PDF
  • 在线购买

MC33172DR2G概述

MC33172DR2G是一款低功耗单片双路运算放大器,每个放大器工作于180?A,无需使用JFET器件技术即可提供1.8MHz的增益带宽乘积和2.1V/?s的压摆率。尽管该系列可以用分离式电源供电,但由于共模输入电压包括地电位(VEE),因此它特别适合单电源供电。通过达林顿输入级,该器件具有高输入电阻,低输入失调电压和高增益。全NPN输出级的特点是无死区交叉失真和大输出电压摆幅,具有高电容驱动能力,出色的相位和增益裕度,低开环高频输出阻抗以及对称的源/宿AC频率响应。

输出短路保护

宽输入共模范围,包括地(VEE)

2mV低输入失调电压

0至500pF大电容驱动能力

0.03%低的总谐波失真

60°出色的相位裕度

15dB出色的增益裕度

应用

工业,车用

MC33172DR2G中文参数

安装类型 表面贴装 最大工作频率 100 kHz
封装类型 SOIC 最低工作温度 -40 °C
电源类型 双,单 最高工作温度 +85 °C
每片芯片通道数目 2 长度 5mm
引脚数目 8 轨对轨
典型单电源电压 3 → 44 V 典型电压增益 114 dB
典型增加带宽产品 1.8MHz 尺寸 5 x 4 x 1.5mm
典型双电源电压 ±1.5 → ±22V 高度 1.5mm
典型转换速率 2.1V/?s 宽度 4mm


MC33172DR2G引脚图

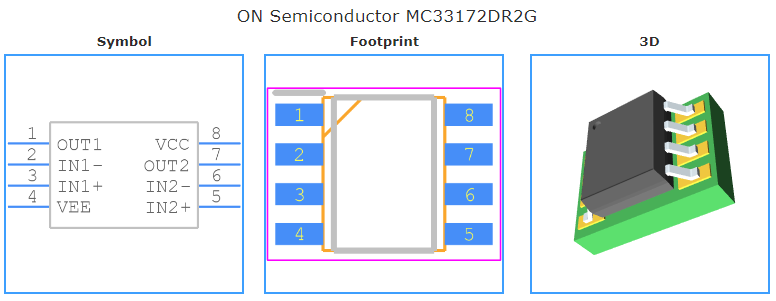

MC33172DR2G引脚图和PCB焊盘图
