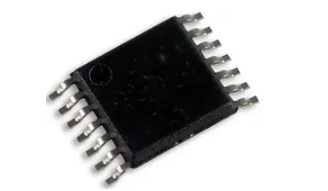

CD4066BPWR

厂商名称TI德州仪器
元件分类模拟开关芯片
中文描述模拟开关，4放大器，SPST，240 ohm，3V至18V，TSSOP，14引脚
英文描述IC BILATERAL SW 1 X 1:1 14TSSOP
数据手册CD4066BPWR数据手册Datasheet PDF
在线购买

CD4066BPWR概述

CD4066BPWR是单刀单掷（SPST）CMOS四路双向模拟开关，用于传输或复用模拟或数字信号。它与CD4016B引脚对引脚兼容，但通态电阻低得多。此外，导通状态电阻在整个输入信号范围内相对恒定。CD4066B由四个双向开关组成，每个开关都有独立的控件。给定开关中的p和n器件都被控制信号同时偏置为开或关。每个开关上的n通道设备的阱在开关接通时都与输入相连，而在开关断开时则与VSS相连。这种配置消除了开关晶体管阈值电压随输入信号的变化，从而在整个工作信号范围内保持导通状态电阻低。

通态电阻在整个峰峰值信号范围内保持平坦

开关之间的串扰低

极低的关断状态开关泄漏

极低的失调电流

高有效的断态电阻

绿色产品，无Sb/Br

应用

工业，信号处理，通信与网络

CD4066BPWR中文参数

安装类型	表面贴装	尺寸	5 x 4.4 x 1.15mm
封装类型	TSSOP	最高工作温度	+125 °C
引脚数目	14	最低工作温度	-55 °C

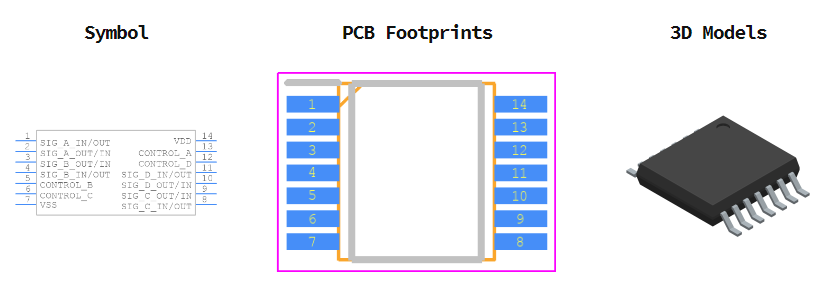

CD4066BPWR引脚图
