SN74AHCT1G14DBVR
- 厂商名称TI德州仪器
- 元件分类门极和反相器
- 中文描述非门，施密特触发器，74AHCT1G14，1输入，8 mA，4.5 V至5.5 V，SOT-23-5
- 英文描述Inverter Schmitt Trigger 1-Element CMOS 5-Pin SOT-23 T/R
- 数据手册SN74AHCT1G14DBVR数据手册Datasheet PDF
- 在线购买
SN74AHCT1G14DBVR概述
SN74AHCT1G14DBVR是单个施密特触发器反相器门。设备执行布尔函数Y=A。该设备用作独立的反相器门，但是由于施密特动作，门对正（VT+）和负向（VT-）信号可能具有不同的输入阈值电平。
5V时最大tns为8ns
10?A最大ICC低功耗
5V时±8mA输出驱动
输入是TTL电压兼容的
每个JESD 17的闩锁性能超过250mA
绿色产品，无Sb/Br
应用
工业
5V时最大tns为8ns
10?A最大ICC低功耗
5V时±8mA输出驱动
输入是TTL电压兼容的
每个JESD 17的闩锁性能超过250mA
绿色产品，无Sb/Br
应用
工业
SN74AHCT1G14DBVR中文参数
| 逻辑功能 | 逆变器 | 逻辑系列 | AHCT |
| 输入类型 | 施密特触发器 | 尺寸 | 2.9 x 1.6 x 1.15mm |
| 每片芯片元件数目 | 1 | 长度 | 2.9mm |
| 施密特触发器输入 | 是 | 最大工作电源电压 | 5.5 V |
| 最长传播延迟时间@最长CL | 8 ns @ 5 V | 传输延迟测试条件 | 50pF |
| 最大高电平输出电流 | -8mA | 最小工作电源电压 | 4.5 V |
| 最大低电平输出电流 | 8mA | 高度 | 1.15mm |
| 安装类型 | 表面贴装 | 宽度 | 1.6mm |
| 封装类型 | SOT-23 | 最高工作温度 | +85°C |
| 引脚数目 | 5 | 最低工作温度 | -40°C |

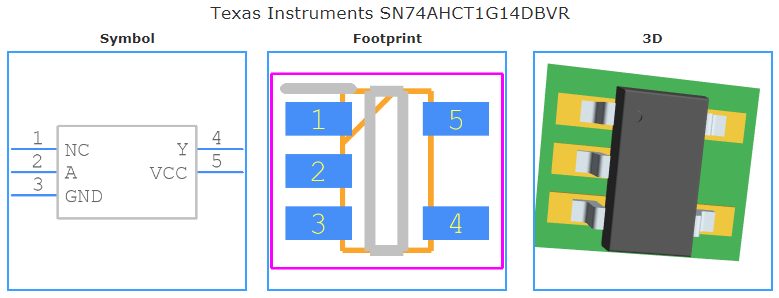

SN74AHCT1G14DBVR引脚图
