SN65HVD485EDR
- 厂商名称TI德州仪器
- 元件分类线路接口芯片
- 中文描述收发器RS485，4.5V-5.5V电源，SOIC-8
- 英文描述Single Transmitter/Receiver RS-485 8-Pin SOIC T/R
- 数据手册SN65HVD485EDR数据手册Datasheet PDF
- 在线购买
SN65HVD485EDR概述
SN65HVD485EDR是为RS-485数据总线网络设计的半双工收发器。它由5V电源供电，完全符合TIA/EIA-485A标准。该设备适用于通过长双绞线电缆传输高达10Mbps的数据，并且设计为在极低的电源电流（通常不超过2mA，不包括负载）下工作。当器件处于非活动停机模式时，电源电流降至1mA以下。该器件的宽共模范围和较高的ESD保护水平使其适合要求苛刻的应用，例如电气逆变器，电信机架上的状态/命令信号，电缆机箱互连以及对噪声具有重要要求的工业自动化网络。SN65HVD485E器件符合SN75176器件的行业标准尺寸。
总线引脚ESD保护高达15kV
1/2单位负载（总线上最多64个节点）
总线开路故障安全接收器
无故障加电和断电总线输入和输出
符合行业标准的SN75176占位面积
绿色产品，无Sb/Br
应用
电机驱动与控制，电源管理，建筑自动化，自动化与过程控制，便携式器材，通信与网络，工业
总线引脚ESD保护高达15kV
1/2单位负载（总线上最多64个节点）
总线开路故障安全接收器
无故障加电和断电总线输入和输出
符合行业标准的SN75176占位面积
绿色产品，无Sb/Br
应用
电机驱动与控制，电源管理，建筑自动化，自动化与过程控制，便携式器材，通信与网络，工业
SN65HVD485EDR中文参数
| IC 类型 | Line Transceiver | 封装类型 | SOIC |
| 输入类型 | 差分 | 引脚数目 | 8 |
| 安装类型 | 表面贴装 | 尺寸 | 5 x 4 x 1.5mm |
| 发送器数目 | 1 |

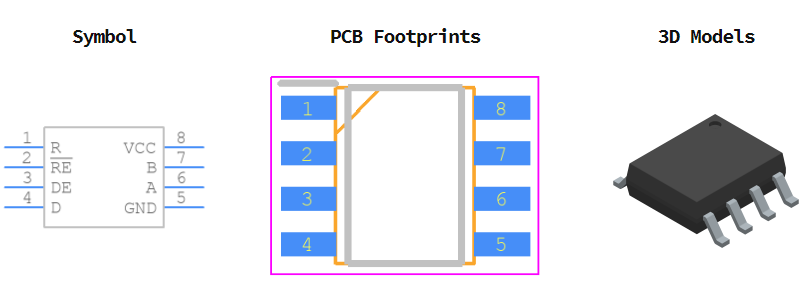

SN65HVD485EDR引脚图
