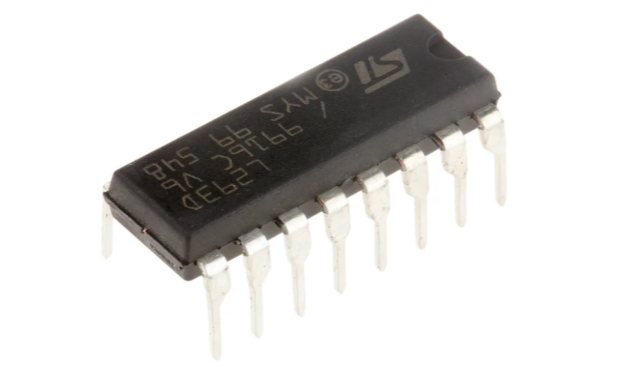

L293D

厂商名称：ST意法半导体

元件分类：电机驱动芯片

中文描述：

电机驱动芯片，用于刷式直流，0.6A

英文描述：

Dual Half Bridge Motor Driver 24V 16-Pin Power PDIP Tube

数据手册：

在线购买：立即购买

L293D概述

L293D推挽式四通道驱动器（带二极管）组装在一个16导联塑料封装中，该封装具有4个中心引脚连接在一起，用于散热。这是一个单片集成高电压、高电流四通道驱动器。此器件具有H桥接电机驱动器集成电路(IC)L293D是典型的电机驱动器或电机驱动器IC，它允许直流电动机在任何一个方向上驱动

特点

每通道600mA输出电流能力

过度保护

内部锁模二极管

可驱动中小型马达

同时控制一组两个电机

继电器和电感负载驱动器

L293D中文参数

电动机类型	刷式直流	最小工作电源电压	4.5 V
输出配置	双全桥接	尺寸	20 x 7.1 x 5.1mm
最大IGBT集电极电流	0.6A	长度	20mm
最大集电极-发射极电压	36 V	最高工作温度	+150 °C
安装类型	通孔	高度	5.1mm
封装类型	PDIP	最低工作温度	-40 °C
最大工作电源电压	36 V	宽度	7.1mm
引脚数目	16
