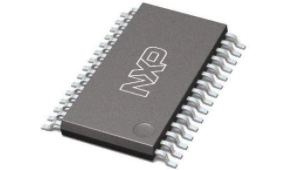

PCA9685PW/Q900-118
- 厂商名称NXP恩智浦
- 元件分类LED驱动器
- 中文描述LED驱动器,12位PWM,AEC-Q100,16输出,2.3 V至5.5 V输入,25 MHz,400 mA输出,TSSOP-20
- 英文描述LED Driver 10000uA Supply Current Automotive 28-Pin TSSOP T/R
- 数据手册PCA9685PW/Q900-118数据手册Datasheet PDF
- 在线购买
PCA9685PW/Q900-118概述
PCA9685PW/Q900,118是I?C总线控制的16通道LED控制器，针对红色/绿色/蓝色/琥珀色（RGBA）彩色背光应用进行了优化。每个LED输出都有其自己的12位分辨率（4096步）的固定频率独立PWM控制器，该控制器以典型频率（从24Hz至1526Hz）的可编程频率工作，占空比可在0％至100％之间调节，以允许将LED设置为特定的亮度值。所有输出均设置为相同的PWM频率。
每个LED输出可以关闭或打开（无PWM控制）或设置为其各自的PWM控制器值。LED输出驱动器被编程为在5 V时具有25 mA电流吸收能力的漏极开路，或者在5 V时具有25 mA吸收电流和10 mA电源能力的图腾柱。PCA9685的电源电压范围为2.3 V至5.5 V，输入和输出可承受5.5V。LED可以直接连接到LED输出（高达25 mA，5.5 V），也可以通过外部驱动器和最少数量的分立组件进行控制，以用于更大电流或更高电压的LED。
PCA9685属于新的快速模式增强（Fm+）系列。Fm+器件可提供更高的频率（最高1 MHz）和更密集的总线操作（最高4000 pF）。
每个LED输出可以关闭或打开（无PWM控制）或设置为其各自的PWM控制器值。LED输出驱动器被编程为在5 V时具有25 mA电流吸收能力的漏极开路，或者在5 V时具有25 mA吸收电流和10 mA电源能力的图腾柱。PCA9685的电源电压范围为2.3 V至5.5 V，输入和输出可承受5.5V。LED可以直接连接到LED输出（高达25 mA，5.5 V），也可以通过外部驱动器和最少数量的分立组件进行控制，以用于更大电流或更高电压的LED。
PCA9685属于新的快速模式增强（Fm+）系列。Fm+器件可提供更高的频率（最高1 MHz）和更密集的总线操作（最高4000 pF）。
PCA9685PW/Q900-118中文参数
| 制造商: | NXP | 最小工作温度: | - 40 C |
| 产品种类: | LED显示驱动器 | 最大工作温度: | + 85 C |
| 安装风格: | SMD/SMT | 高电平输出电流: | 10 uA |
| 封装 / 箱体: | TSSOP-28 | 低电平输出电流: | 40 mA |
| 工作电源电压: | 2.3 V to 5.5 V | Pd-功率耗散: | 400 mW |
| 电源电流—最大值: | 10 mA | 单位重量: | 104.354 mg |
PCA9685PW/Q900-118引脚图
