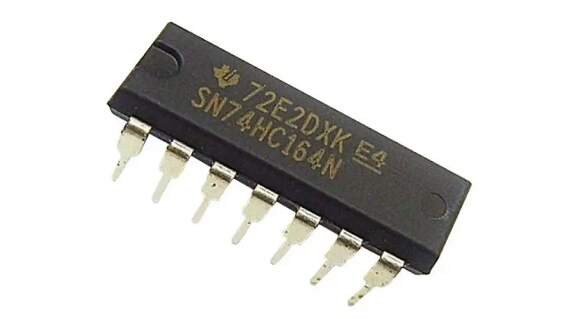

SN74HC164N

SN74HC164N

  • 厂商名称TI德州仪器
  • 元件分类移位寄存器
  • 中文描述移位寄存器,PDIP封装,14引脚,8位1通孔,串行至并行
  • 英文描述8-Bit Parallel-Out Serial Shift Registers 14-PDIP-40 to 125
  • 数据手册SN74HC164N数据手册Datasheet PDF
  • 在线购买

SN74HC164N概述

SN74HC164N是高速硅门CMOS电路,管脚与低功耗肖特基TTL(LSTTL)系列兼容。74HC164是8位的串入并出、边沿触发的移位寄存器,串入数据由DSA、DSB输入,在每个时钟CP的上升沿数据向右移一位,数据由DSA和DSB相与而成,且在上升沿到来之前已满足了建立时间。低电平有效的复位信号将直接把寄存器清零而输出为低。两个输入端或者连接在一起,或者把不用的输入端接高电平,一定不要悬空。

特点

8位并行输出串行移位寄存器

门控串行数据输入。

异步中央复位。

符合JEDEC标准no.7A。

静电放电(ESD)保护:

HBMEIA/JESD22-A114-B超过2000V。

MMEIA/JESD22-A115-A超过200V。

多种封装形式。

额定从-40°C至+85°C和-40°C至+125°C。

SN74HC164N中文参数

封装类型 PDIP 尺寸 19.3 x 6.35 x 4.57mm
逻辑功能 移位寄存器 长度 19.3mm
阶段数目 8 宽度 6.35mm
逻辑系列 HC 最高工作温度 +85 °C
安装类型 通孔 高度 4.57mm
工作模式 串行至并行 方向类型 单向
元件数目 1 触发类型 上升沿
引脚数目 14 最低工作温度 -40 °C
最小工作电源电压 2 V 复位类型 异步
最大工作电源电压 6 V


SN74HC164N引脚图

SN74HC164N引脚图和PCB焊盘图
