FDN337N
- 厂商名称ON安森美
- 元件分类MOS管
- 中文描述功率场效应管,MOSFET,N沟道,30 V,2.2 A,0.065 ohm,SuperSOT,表面安装
- 英文描述Channel MOSFET,2.2 A,30 V,3-Pin SOT-23
- 数据手册FDN337N数据手册Datasheet PDF
- 在线购买
FDN337N概述
FDN337N是采用superSOT-3封装的N沟道逻辑电平增强型功率场效应晶体管。该晶体管采用高单元密度、DMOS技术生产,非常高密度的工艺特别定制以最大限度地降低导通电阻,因此适用于笔记本电脑、便携式电话、PCMCIA卡和其他电池供电电路中的低电压应用,这些电路需要快速开关和低功耗。在非常小的外形表面贴装封装中需要内嵌功率损耗。
用于极低Rds(on)的高密度电池设计
出色的导通电阻和最大直流电流能力
30V的漏源电压(Vds)
±8V的栅源电压
Vgs 4.5V时的低导通电阻为65mohm
2.2A的连续漏极电流
最大功耗500mW
工作结温范围为-55°C至150°C
用于极低Rds(on)的高密度电池设计
出色的导通电阻和最大直流电流能力
30V的漏源电压(Vds)
±8V的栅源电压
Vgs 4.5V时的低导通电阻为65mohm
2.2A的连续漏极电流
最大功耗500mW
工作结温范围为-55°C至150°C
FDN337N中文参数
晶体管极性:N沟道
电流,Id连续:2.2A
漏源电压,Vds:30V
在电阻RDS(上):65毫欧
电压 Rds测量:4.5V
阈值电压Vgs:700mV
晶体管安装:表面安装
晶体管封装类型:SOT-23
针脚数:3引脚
功耗Pd:500mW
工作温度最高值:150°C
电流,Id连续:2.2A
漏源电压,Vds:30V
在电阻RDS(上):65毫欧
电压 Rds测量:4.5V
阈值电压Vgs:700mV
晶体管安装:表面安装
晶体管封装类型:SOT-23
针脚数:3引脚
功耗Pd:500mW
工作温度最高值:150°C

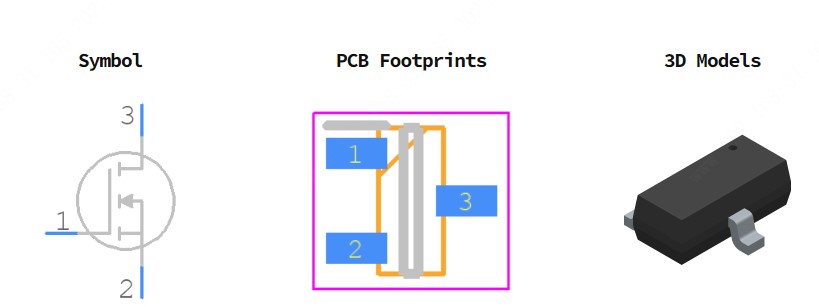

FDN337N引脚图
