NTS0104GU12,115

厂商名称NXP
元件分类电平转换器
中文描述收发器，转换，1.65V至3.6V，2.3V至5.5V，XQFN-12
英文描述Translation-Voltage Levels 5.8ns 5.5V 250mW OD
数据手册NTS0104GU12,115数据手册Datasheet PDF
在线购买

NTS0104GU12,115概述

NTS0104GU12是一款4位双电源转换收发器，具有自动方向感应功能，可实现双向电压电平转换。它具有两个4位输入输出端口、一个输出使能输入和两个电源引脚。VCC(A)可以在1.65和3.6V之间的任何电压下提供，而VCC(B)可以在2.3和5.5V之间的任何电压下提供，这使得该器件适用于在任何电压节点之间进行转换。引脚An和OE参考VCC(A)，引脚Bn参考VCC(B)。引脚OE上的低电平导致输出呈现高阻抗关断状态。该器件完全适用于使用IOFF的部分断电应用。IOFF电路禁用输出，防止在断电时通过设备的破坏性回流电流。

IOFF电路提供部分断电模式操作

每个JESD 78B II类的闩锁性能超过100mA

输入接受高达5.5V的电压

最大数据速率-推挽式-50Mbps

应用

工业，自动化与过程控制，信号处理

NTS0104GU12,115中文参数

逻辑器件类型:收发器、转换

封装类型:XQFN

针脚数:12引脚

电源电压最小值:1.65V

电源电压最大值:3.6V

逻辑芯片系列:新台币

逻辑芯片标号:-

工作温度最小值:-40°C

工作温度最高值:125°C

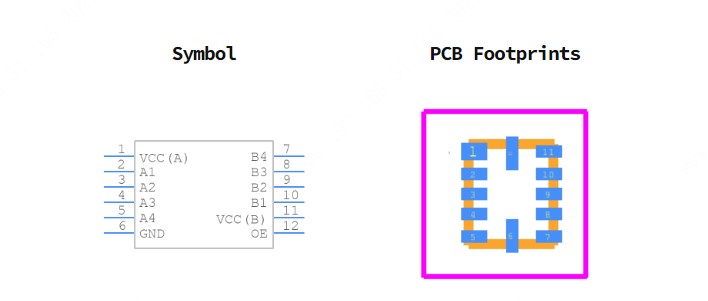

NTS0104GU12,115引脚图
