PCF8523T/1,118

厂商名称NXP
元件分类实时时钟芯片
中文描述日历，时钟电路，格式(年:月:周:日:时:分:秒/二进制)，I2C，1.2 V至5.5 V电源，SOIC-8
英文描述REAL TIME CLOCK/CALENDAR，I2C，SOIC-8
数据手册PCF8523T/1,118数据手册Datasheet PDF
在线购买

PCF8523T/1,118概述

PCF8523T/1，118是一款实时时钟和日历，低功耗。数据通过I?C总线传输，最大数据速率为1000kbps。提供闹钟和定时器功能，可以在中断引脚上生成唤醒信号。偏移寄存器允许对时钟进行微调。该器件配有后备电池切换电路，可检测电源故障，并在发生电源故障时自动切换到电池供电。

备用电池输入引脚和切换电路

自由编程定时器和闹钟，带中断功能

内部上电复位

开漏中断或时钟输出引脚

可编程偏移寄存器，用于频率调整

应用

时钟与计时，计量

PCF8523T/1,118中文参数

日期格式:年：月：周：日：时：分：秒

时间格式:二进制

时钟芯片类型:日历，时钟

电源电压最小值:1.2V

电源电压最大值:5.5V

时钟集成电路封装类型:SOIC

针脚数:8引脚

芯片接口类型:I2C

工作温度最小值:-40°C

工作温度最高值:85°C

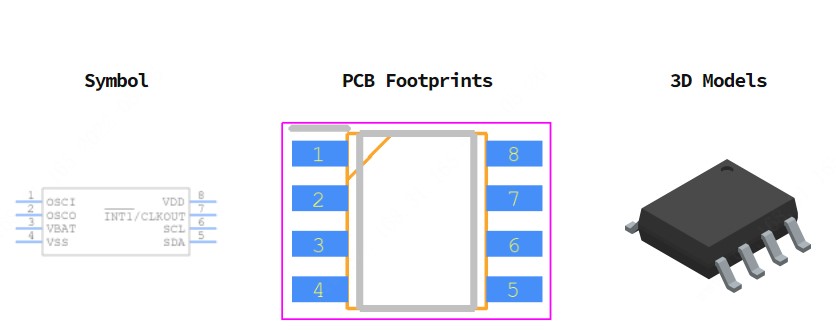

PCF8523T/1,118引脚图
