NCP349MNAETBG
- 厂商名称NXP
- 元件分类监控和复位芯片
- 中文描述电流和电力监控器、调节器POSITIVE OVP
- 英文描述Voltage Supervisor，Maximum of 28 V，6-Pin DFN
- 数据手册NCP349MNAETBG数据手册Datasheet PDF
- 在线购买
NCP349MNAETBG概述
如果检测到错误的输入操作条件，NCP349能够断开系统与其输出引脚的连接。该系统具有高达+28 V的正过压保护。
由于该器件使用内部NMOS，无需外部器件，从而降低了系统成本和应用板的PCB面积。
NCP349能够在输入电压超过过压阈值(OVLO)或欠压阈值(UVLO)时立即断开输出与输入的连接，因为在电源NMOS(65 mΩ)上集成了低R。上
电时(EN(BAR)pin=低电平），在V in超过欠压阈值后，V out开启ton。
NCP349提供负向标志(FLAG(BAR))输出，用于提醒系统发生故障。
此外，当使用1.0?F或更大的电容器旁路时，该器件具有ESD保护输入（15 kV空气）。
特性
高达28 V的过压保护
片上低R DS(on)NMOS晶体管：65 m
过压锁定(OVLO)
欠压锁定(UVLO)
内部软启动
警报标志（BAR）输出
关断EN(BAR)输入
符合IEC61000-4-2（4级）、8.0 kV（接触）和15 kV（空气）
ESD等级：机器模型=B，人体模型=3
这是一款无铅设备
封装DFN 1.6 x 2.0毫米
应用
手机、照相手机、数码相机、PDA和MP3播放器
由于该器件使用内部NMOS，无需外部器件，从而降低了系统成本和应用板的PCB面积。
NCP349能够在输入电压超过过压阈值(OVLO)或欠压阈值(UVLO)时立即断开输出与输入的连接，因为在电源NMOS(65 mΩ)上集成了低R。上
电时(EN(BAR)pin=低电平），在V in超过欠压阈值后，V out开启ton。
NCP349提供负向标志(FLAG(BAR))输出，用于提醒系统发生故障。
此外，当使用1.0?F或更大的电容器旁路时，该器件具有ESD保护输入（15 kV空气）。
特性
高达28 V的过压保护
片上低R DS(on)NMOS晶体管：65 m
过压锁定(OVLO)
欠压锁定(UVLO)
内部软启动
警报标志（BAR）输出
关断EN(BAR)输入
符合IEC61000-4-2（4级）、8.0 kV（接触）和15 kV（空气）
ESD等级：机器模型=B，人体模型=3
这是一款无铅设备
封装DFN 1.6 x 2.0毫米
应用
手机、照相手机、数码相机、PDA和MP3播放器
NCP349MNAETBG中文参数
| 制造商: | onsemi | 工作电源电流: | 70 uA |
| 产品: | Power Monitors | 最小工作温度: | - 40 C |
| 感应方式: | High Side | 最大工作温度: | + 85 C |
| 电源电压-最大: | 28 V | 安装风格: | SMD/SMT |
| 电源电压-最小: | 1.2 V | 封装 / 箱体: | DFN-6 |

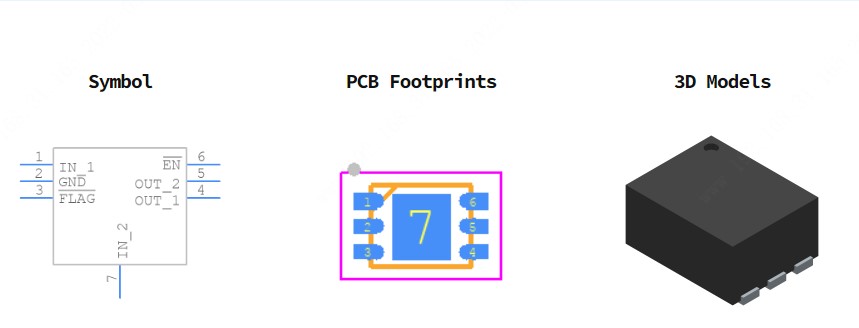

NCP349MNAETBG引脚图
