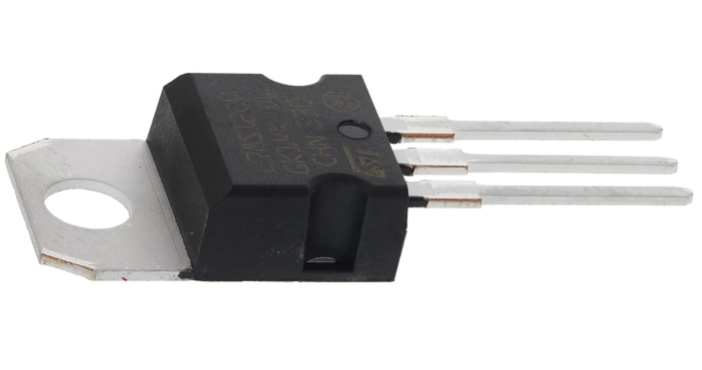

L78S12CV
- 厂商名称ST意法半导体
- 元件分类线性稳压器
- 中文描述线性稳压器，L78Sxx系列，输出12 V，TO-220封装，最大输出2A，通孔
- 英文描述Standard Regulator Pos 12V 2A 3-Pin(3+Tab)TO-220AB Tube
- 数据手册L78S12CV数据手册Datasheet PDF
- 在线购买
L78S12CV概述
L78S12CV是一款三端正稳压器，可用于多种应用。这些调节器可以提供本地卡上调节，从而消除了与单点调节相关的配电问题。每种类型均采用内部电流限制，热关断和安全区域保护，使其基本坚不可摧。如果提供足够的散热，它们可以提供超过2 A的输出电流。尽管这些设备主要设计为固定稳压器，但可以与外部组件一起使用以获得可调的电压和电流。
输出电流至2A
热过载保护
短路保护
输出过渡SOA保护
应用
音频，车用，消费电子产品，工业，成像，视频和目视，多媒体，电源管理
输出电流至2A
热过载保护
短路保护
输出过渡SOA保护
应用
音频，车用，消费电子产品，工业，成像，视频和目视，多媒体，电源管理
L78S12CV中文参数
| 输出电压 | 12 V | 输出数目 | 1 |
| 最大输出电流 | 2A | 极性 | 正极 |
| 封装类型 | TO-220 | 负荷调节 | 240 mV |
| 输出类型 | 固定 | 长度 | 10.4mm |
| 安装类型 | 通孔 | 宽度 | 4.6mm |
| 最小输入电压 | 15 V | 线路调节 | 240 mV |
| 最大输入电压 | 35 V | 高度 | 9.15mm |
| 引脚数目 | 3 | 尺寸 | 10.4 x 4.6 x 9.15mm |
| 最低工作温度 | 0 °C | 静态电流 | 8mA |
| 最高工作温度 | +150 °C | 系列 | L78Sxx |
L78S12CV引脚图
