MC7805CD2TG
- 厂商名称ON安森美
- 元件分类线性稳压器
- 中文描述线性稳压器，MC78xx系列，输出5 V，D2PAK封装，最大输出1A，表面贴装
- 英文描述Standard Regulator Pos 5V 1A 3-Pin(2+Tab)D2PAK Tube
- 数据手册MC7805CD2TG数据手册Datasheet PDF
- 在线购买
MC7805CD2TG概述
MC7805CD2TG线性稳压器为单片集成电路，设计为固定电压稳压器用于广范围的应用，如本地，片上监控.这些稳压器使用内部电流限制，热关断和安全区域补偿.足够散热条件下，它们可传输超过1.0A的输出电流.尽管最初设计为固定稳压器，此设备可用于外部元件，以获取可调电压和电流.
输出电压公差:4%
内部短路电流限制
输出晶体管安全区补偿
内部热过载保护
无需外部元件
应用
自动化与过程控制，电源管理，车用
输出电压公差:4%
内部短路电流限制
输出晶体管安全区补偿
内部热过载保护
无需外部元件
应用
自动化与过程控制，电源管理，车用
MC7805CD2TG中文参数
| 输出电压 | 5 V | 负荷调节 | 25 mV |
| 最大输出电流 | 1A | 线路调节 | 20 mV |
| 封装类型 | D2PAK | 静态电流 | 3.2mA |
| 输出类型 | 固定 | 尺寸 | 10.24 x 9.35 x 30.02mm |
| 安装类型 | 表面贴装 | 高度 | 30.02mm |
| 最大输入电压 | 35 V | 系列 | MC78xx |
| 引脚数目 | 3 | 典型压差电压@电流 | 2 V @ 1 A |
| 最低工作温度 | 0 °C | 宽度 | 9.35mm |
| 最高工作温度 | +125 °C | 长度 | 10.24mm |
| 输出数目 | 1 | 精确度 | ±4% |
| 极性 | 正极 |

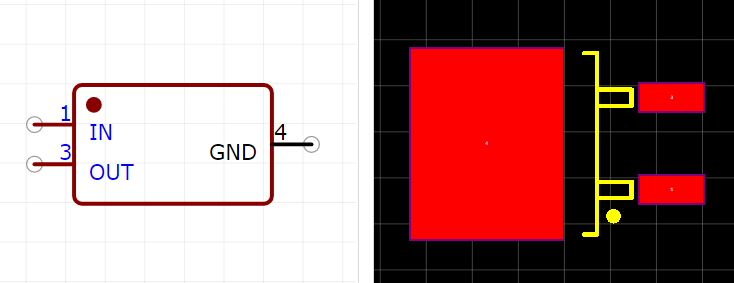

MC7805CD2TG引脚图
